System testowania charakterystyki odwodnienia naprężeniowo-chemicznego dla mediów błotnistych

opis produktu

System badań charakterystyki odwodnienia chemicznego ze względu na stres w mediach błotnych

ModelBTU- MCFA-10

Opis

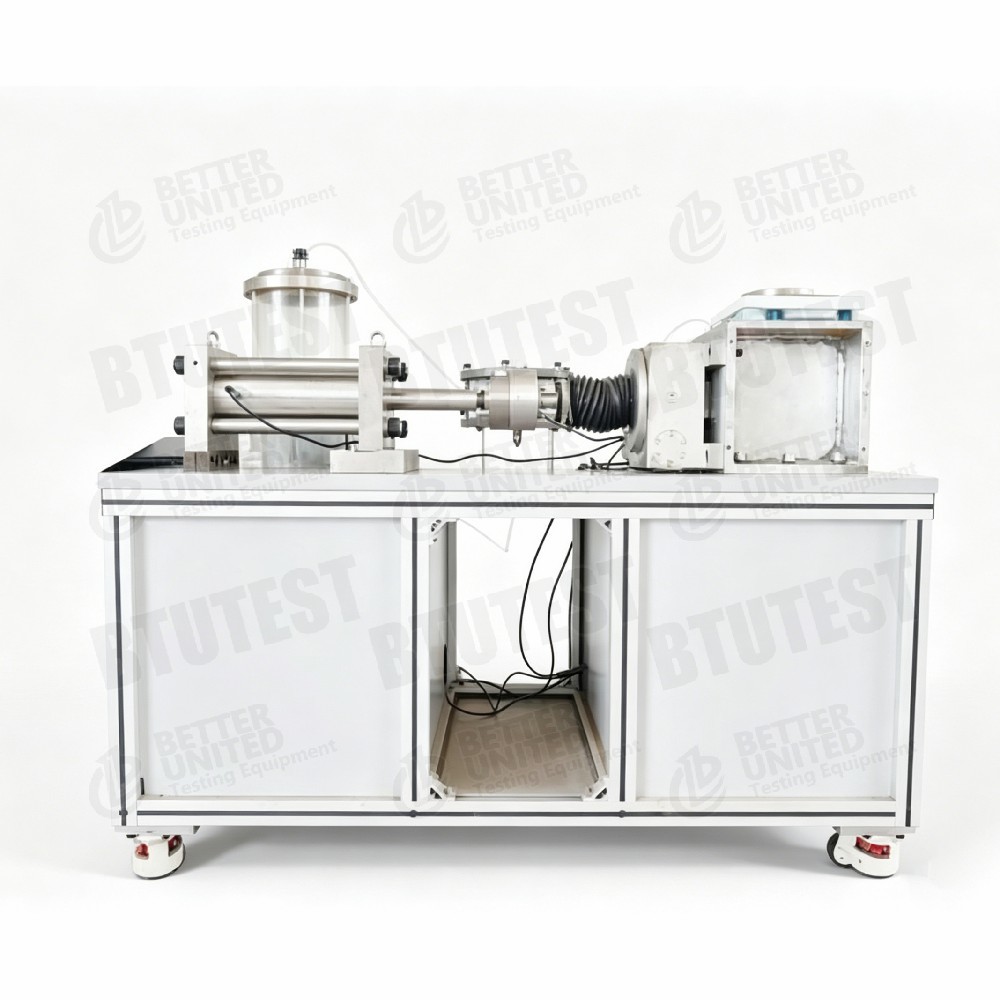

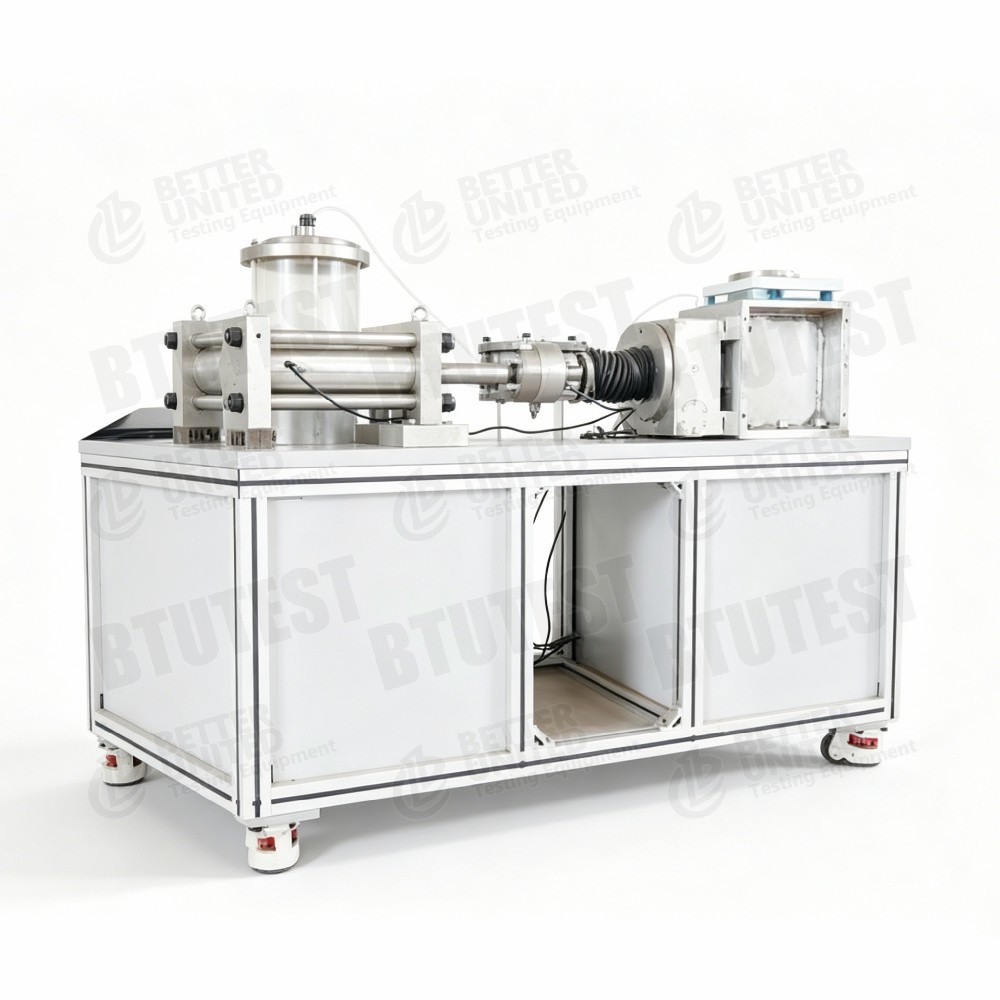

To sprzętsystem badań charakterystyki odwodnienia chemicznego ze względu na naprężenie w błotnych środowiskach (aparat do badania odwodnienia ciśnieniowego w glinie), modelBTU- MCFA-10, wykorzystywane do badania właściwości odwodniania błotnistego środowiska, takiego jak obłok, osad i odpady, w wyniku połączonego działania ciśnienia mechanicznego i kondycjonowania chemicznego.System składa się głównie z butli podnośnej, układ obciążeniowy, komórka odwodniająca, układ serwoobciążeniowy, układ pomiaru masy odwodnienia, układ pozyskiwania danych i odpowiednie oprogramowanie.symuluje proces oddzielenia materii stałej i płynnej od błotnistego środowiska w warunkach filtracji mechanicznej i kondycjonowania chemicznego.

Standardy badań (międzynarodowe)

• ASTM D1987(Próba filtracji śliny)
• ISO 11370(Oczyszczanie ścieków)
• Chiński GB/T 31962(normy jakości ścieków do usuwania do kanalizacji komunalnej)

Urządzenie to jest specjalistycznym urządzeniem badawczym; mające zastosowanie normy mogą odnosić się do specyfikacji badań wydajności separacji stałych i cieczy oraz prasy filtrującej.

Specyfikacja

Szczegóły

• Projektowanie ładowania dwustopniowego/
  • System obciążenia: sprężarka powietrza + precyzyjny sterownik pneumatyczny (0-0,9 MPa), stosowany do podania ciśnienia obróbki gnojowej z butli do komory odwodniającej.
  • System obciążenia serwowego: obciążenie mechaniczne 0-200 kN, wywiera ciśnienie osiowe (do 20 MPa) na błotniste media wewnątrz komory odwodniającej.
• Komórka odwodniająca️ 304 stali nierdzewnej, odpornej na korozję; średnica wewnętrzna 80 mm, bieg 100 mm, odporna na wysokie ciśnienie (20 MPa).
• Pomiar masy odwodnienia¢ wysokoprecyzyjna waga (5000 g / 0,01 g) do pomiaru w czasie rzeczywistym masy odpłynętej płynu, stosowana do obliczania szybkości odwodnienia i całkowitego usuwania wody.
• Pomiar ciśnienia porówW celu wykonania analizy naprężenia należy zastosować czujnik ciśnienia porów o wartości 0-20 MPa, który monitorowałby zmiany ciśnienia wody w porach w środku obróbki w trakcie odwodnienia.
• Zapewnienie kondycjonowania chemicznegoNazwa systemu zawiera określenie "chemikalia stresujące", co sugeruje, że do slurry można dodać środki chemiczne (flokulanty, elektrolity itp.) w celu zbadania ich wpływu na wydajność odwodnienia.
• Funkcje oprogramowania Kalibracja, ustawienie parametrów, pozyskiwanie danych w czasie rzeczywistym, eksport danych (tgd → txt → Excel) dla wygodnego przetwarzania późniejszego.

Zastosowanie

• Odwodnienie z osadów komunalnych symulowanie odwodnienia błota pod ciśnieniem mechanicznym i kondycjonowaniem chemicznym, optymalizacja parametrów procesu odwodnienia.
• Gęstnienie ogonów ocena wydajności odwodniania osadu odpadów kopalnych do suszenia na sucho lub do wypełniania.
• Oczyszczanie osadów w wyniku dragowania Testy odwodniania osadów wydobywanych z rzek i jezior.
• Oczyszczanie błota wiertniczego
• Badania kondycjonowania chemicznego Badanie wpływu floculantów, elektrolitów i innych chemikaliów na wydajność odwodniania gnoju.
• Symulacja prasy filtrującej

Zalety

• Połączenie chemiczne naciskoweW tym samym czasie bada wpływ ciśnienia mechanicznego i kondycjonowania chemicznego na odwodnienie, ściśle symulując procesy w terenie.
• Wysoka siła obciążenia (200 kN)√ Zdolny do symulacji filtracji pod wysokim ciśnieniem, z maksymalnym naprężeniem osiowym 20 MPa, odpowiedni do materiałów trudnych do odwodnienia.
• Wysoce precyzyjne pomiar masy odwodnienia️ dokładność 0,01 g, precyzyjne śledzenie szybkości odwodnienia i całkowitego usuwania wody.
• Szeroki zakres prędkości załadunku 0,00001-10 mm/min, od powolnej filtracji do szybkiej kompresji.
• Monitorowanie ciśnienia porówW celu oceny efektywności odwodniania należy wykorzystać następujące metody:
• Materiał odporny na korozję
• Oprogramowanie automatyczneW pełni automatyczne sterowanie, wygodny eksport danych.

Co wybrać

Wybierz ten system lub powiązane z nim konfiguracje na podstawie wymogów badań:

Przepływ procesu

Przykład:Badanie chemiczne osuszenia osadów komunalnych + próbę odwodnienia filtracją ciśnieniową

• Przygotowanie próbek
  • Wykorzystuje się w tym celu następujące czynniki:
  • Dodać chemiczne środki klimatyzujące (np. poliakrylamid PAM) zgodnie z planem badań i mieszanie równomiernie.

• Karmienie
  • Wlać warunkowaną nawozę do butli paszowej (pojemność 5000 ml).
  • W celu uzyskania wyników badań należy zastosować następujące czynniki:

• Instalacja i uszczelnienie
  • Upewnij się, że tłok uszczelniający, zawór kontrolny, czujnik ciśnienia porów i przewody drenażowe komórki odwodniającej są prawidłowo podłączone.
  • System pomiaru masy odwodnienia (wagę) umieszcza się pod wylotem drenażowym.

• Ustawić parametry badania
  • Do oprogramowania należy wprowadzić wewnętrzną średnicę komórki odwodniającej (80 mm).
  • Ustawić tryb obciążenia osiowego: regulacja naprężenia lub regulacja przemieszczenia.
  • Określ sekwencję obciążania: np. stałe naprężenie 5 MPa przez 30 minut lub stała prędkość kompresji 1 mm/min do maksymalnego ruchu.
  • Ustawienie warunków końcowych: uderzenie osiąga 100 mm lub szybkość odwodnienia spada poniżej progu.

• Rozpoczęcie filtracji
  • uruchomienie serwoładowania; tłok osiowy przesuwa się w dół, aby wywrzeć ciśnienie.
  • Oprogramowanie rejestruje w czasie rzeczywistym: siłę osiową, przemieszczenie osiowe, ciśnienie porów, wydalaną masę płynu (równowagę).
  • Krzywy odwodniania wykresów: masa odprowadzona w stosunku do czasu, ciśnienie porów w stosunku do czasu, naprężenie-prężenie itp.

• Koniec badania
  • Automatycznie zatrzymuje się, gdy osiągnięte są ustawione warunki.
  • Wyładowanie ciśnienia, usunięcie odwodnionego filtra, pomiar końcowej zawartości wody.

• Przetwarzanie danych
  • Oblicz całkowite usuwanie wody, szybkość odwodnienia i zawartość wody w filtrowaniu ciasta.
  • Przeanalizować związek między rozpraszaniem ciśnienia porów a szybkością odwodnienia.
  • Porównaj skuteczność odwodniania w różnych warunkach chemicznych, ciśnieniach i szybkościach ładowania.
  • Eksportowanie danych (tgd → txt → Excel) i generowanie raportu.

Podsumowanie:BTU-MCFA-10 jest systemem badań charakterystyki odwodnienia chemicznego naciskowego dla środowisk błotnych, nadającym się do badania odwodnienia pod ciśnieniem osadów komunalnych, odpadowych, osadów bagerowanych,i pozostałe osadyGłówne cechy obejmują obciążenie dwuetapowe (przygotowanie pneumatyczne + serwofiltracja ciśnieniowa), wysokoprecyzyjne ważenie odwodniania, monitorowanie ciśnienia porów, komórkę odwodniającą odporną na korozję,i w pełni automatyczne oprogramowanieMaksymalne naprężenie osiowe wynosi 20 MPa, siła obciążeniowa 200 kN i objętość cylindru 5 L. Do faktu symulacji rzeczywistych procesów prasowania filtrów można dodatkowo dodać badania chemiczne.Wybór powinien opierać się na właściwościach materiału, wymagane ciśnienie, potrzeba chemicznego klimatyzacji i wielkość komórki odwodniania.
