Urządzenie do konsolidacji ładunku sterowane naprężeniem

opis produktu

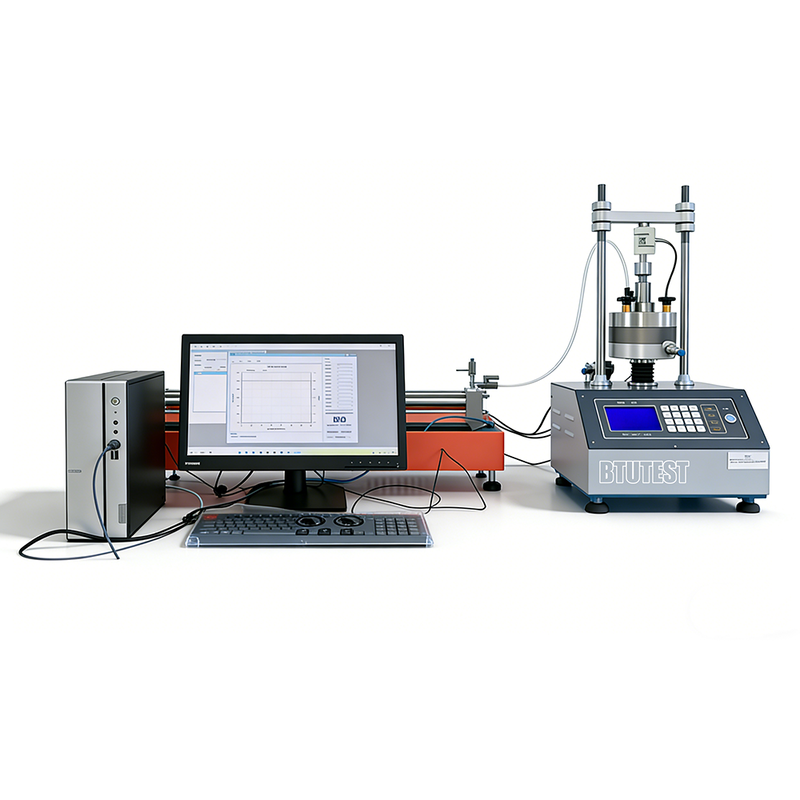

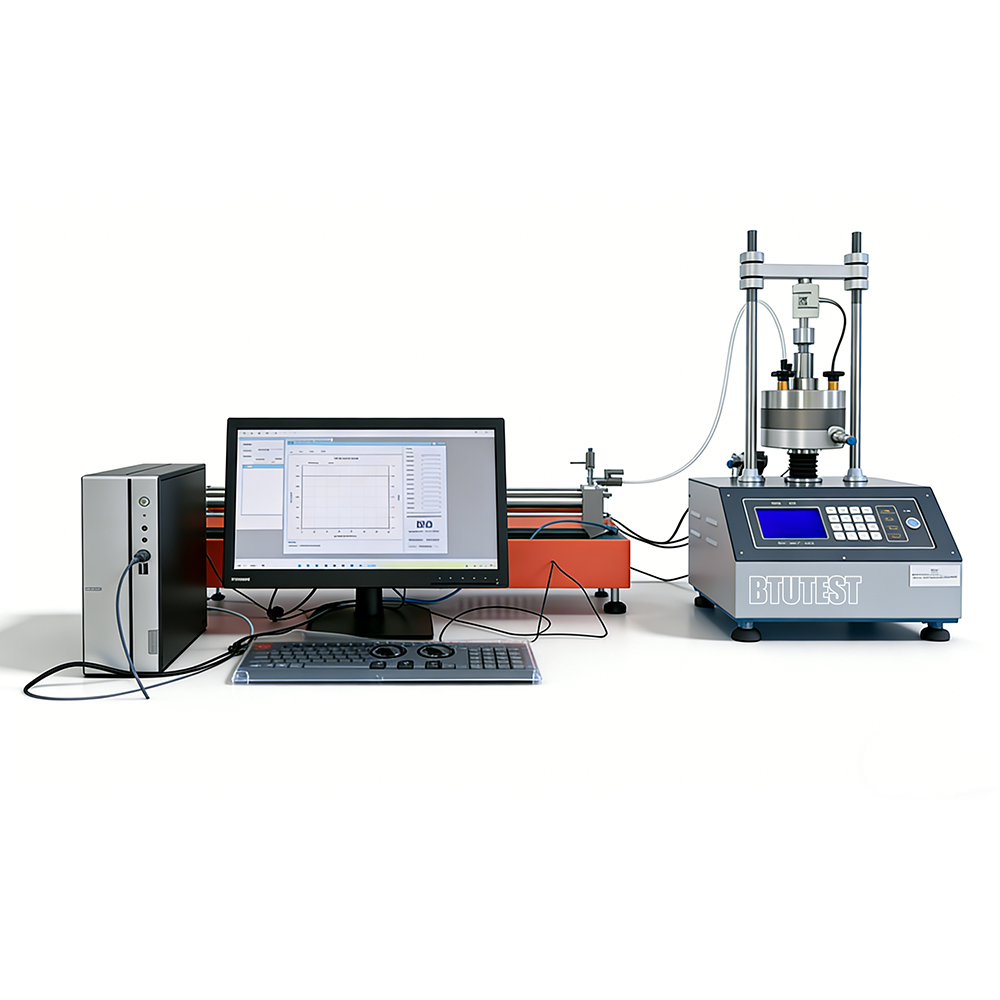

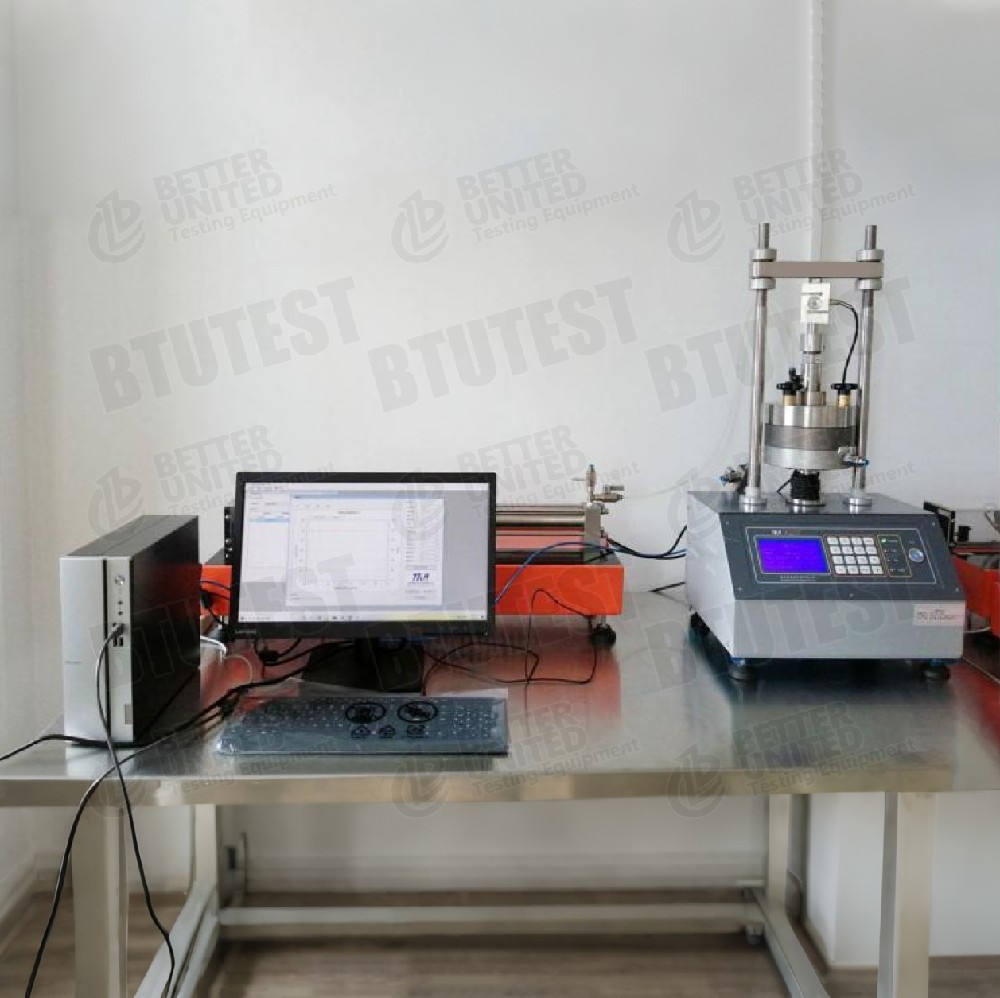

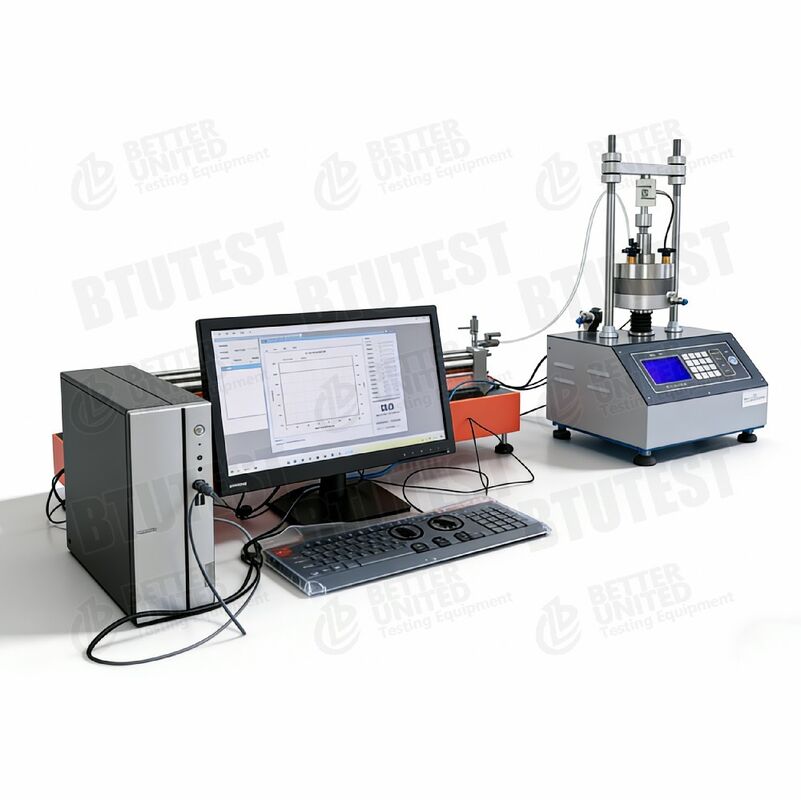

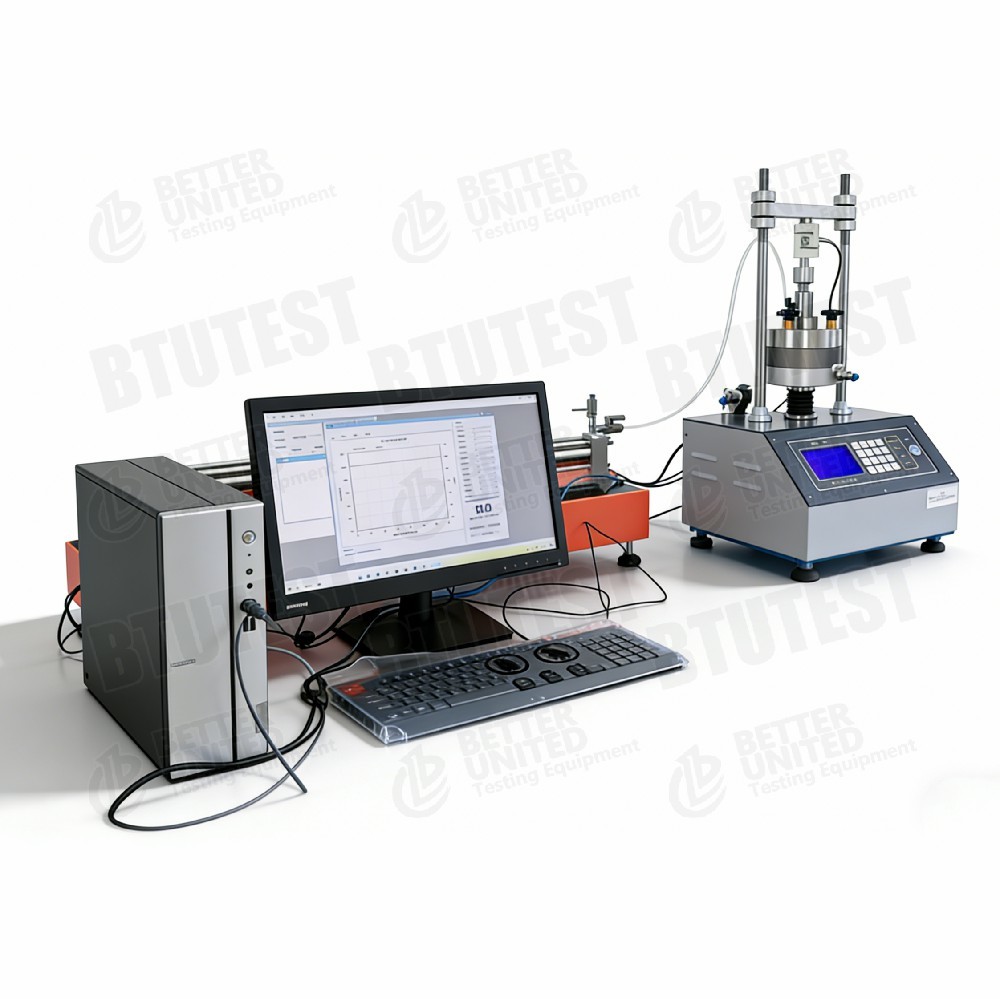

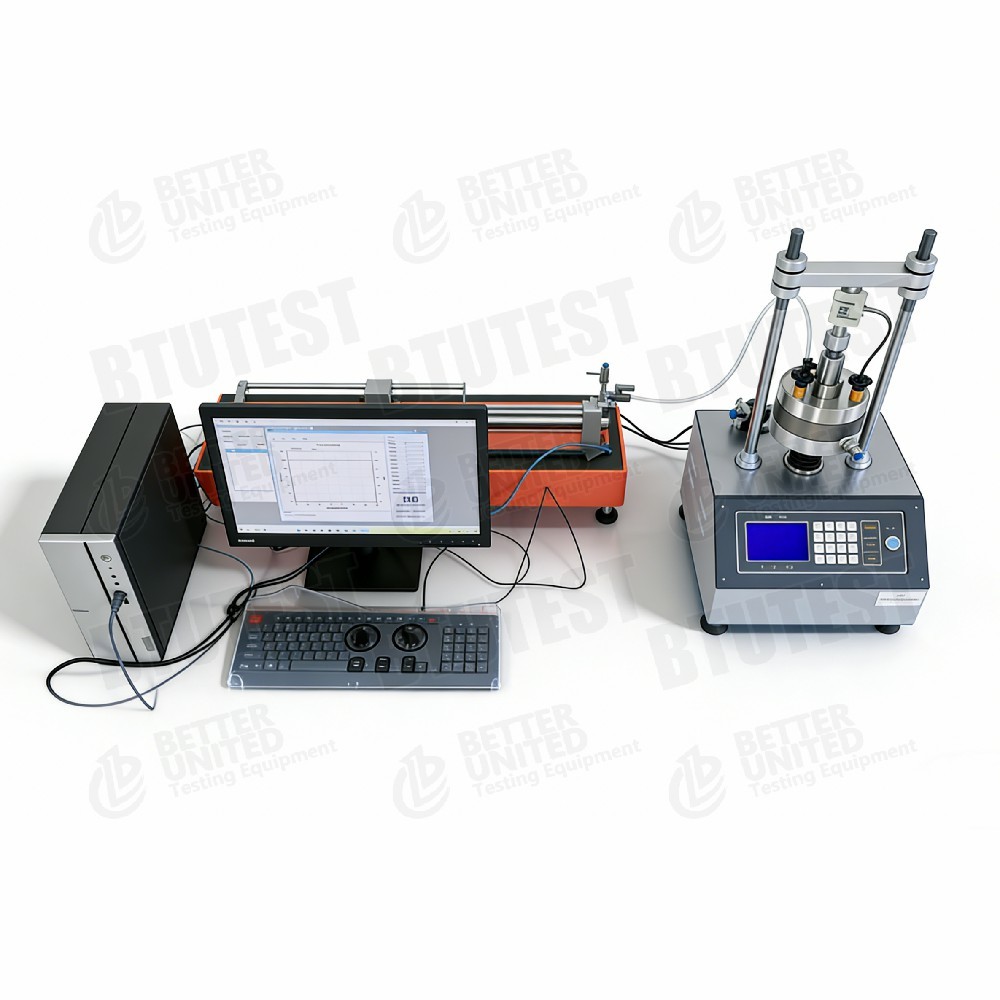

Urządzenie do konsolidacji ładunku sterowane naprężeniem

ModelBTU-STC-1S

Opis

Ten sprzęt to m.inurządzenie do konsolidacji ładunku z kontrolowanym naprężeniem(stała prędkość odkształcenia – CRS), modelBTU-STC-1S, wykorzystywane do wykonywania testów konsolidacji obciążenia kontrolowanych naprężeniami (CRS) z pomiarem ciśnienia porowego w czasie rzeczywistym. Główne cechy:

• Rozmiary próbek: Φ61,8×H20 mm i Φ61,8×H40 mm
• Rama obciążeniowa: maksymalna siła osiowa 10 kN, wbudowany 4-kanałowy rejestrator danych
• Czujnik tensometryczny: 0–10 kN, dokładność ±0,1% FS
• Czujnik ciśnienia porowego: 0‑3,2 MPa (dokładność nie jest podana, zakładana ±0,1% pełnej skali)
• Dostarczane z oprogramowaniem komputerowym do gromadzenia i sterowania danymi

Standardy testowe (międzynarodowe)

• ASTM D4186(Stała szybkość konsolidacji odkształceń – CRS)
• ASTM D2435(Konsolidacja jednowymiarowa – CRS jest metodą pochodną)
• ASTM D4546(Konsolidacja załaduj-rozładuj-załaduj ponownie)
• ISO 17892-5(Test konsolidacyjny)
• BS 1377-6(Test konsolidacyjny)

Sprzęt może spełniać wymagania tych norm w zakresie obciążenia, pomiaru przemieszczenia, monitorowania ciśnienia w porach itp.

Specyfikacja

> Uwaga: zakres obciążenia, skok przemieszczenia itp. nie są określone – patrz instrukcja produktu.

Szczegół

• Obciążenie kontrolowane przez odkształcenie (CRS)– Obciąża próbkę ze stałą szybkością odkształcenia osiowego (np. 0,01 mm/min), stale rejestrując naprężenie osiowe, odkształcenie i ciśnienie w porach, uzyskując w ten sposób szybko parametry konsolidacji (Cv, Cc, Pc itp.).
• Dwie wysokości próbek– 20 mm (konwencjonalna) i 40 mm (dłuższa ścieżka drenażowa).
• Pomiar ciśnienia porowego w czasie rzeczywistym– Monitoruje ciśnienie wody w porach podczas konsolidacji, przydatne do obliczania Cv i efektywnych ścieżek naprężeń.
• Wbudowany 4-kanałowy rejestrator danych– Jednocześnie rejestruje obciążenie osiowe, przemieszczenie, ciśnienie w porach itp.
• Maksymalna siła osiowa 10 kN– Odpowiada maksymalnemu naprężeniu osiowemu około 3,3 MPa (dla próbki o średnicy 61,8 mm), odpowiednie dla większości testów konsolidacji gruntu.
• Bardzo precyzyjny czujnik tensometryczny– ±0,1% FS, dane wiarygodne.
• Oprogramowanie komputerowe– W pełni automatyczna kontrola testu, wyświetlanie w czasie rzeczywistym krzywych naprężenie-odkształcenie i ciśnienie porów-odkształcenie, automatyczne obliczanie parametrów konsolidacji.

Aplikacja

• Szybkie testy konsolidacyjne– CRS pozwala zaoszczędzić znaczną ilość czasu w porównaniu z tradycyjnym ładowaniem krokowym, odpowiednim do testów wsadowych.
• Gleby słabo przepuszczalne– W przypadku iłów i innych gruntów o niskiej przepuszczalności CRS skutecznie zapewnia współczynniki konsolidacji.
• Skuteczna analiza stresu– Pomiar ciśnienia porowego umożliwia badanie efektywnych zmian naprężeń podczas obciążania.
• Miękkie podłoża gruntowe– Ocenić charakterystykę konsolidacji w celu przewidywania rozliczenia.
• Badania i dydaktyka– Uniwersyteckie laboratoria mechaniki gruntów, instytucje badawcze.

Zalety

• Szybka konsolidacja CRS– Może zaoszczędzić ponad 80% czasu testu w porównaniu do ładowania krokowego.
• Pomiar ciśnienia porowego w czasie rzeczywistym– Dostarcza dodatkowych informacji o efektywnym naprężeniu, poprawiając dokładność obliczeń.
• Dwie wysokości próbek– Elastyczność dla różnych celów badawczych.
• Wbudowany rejestrator danych– Wysoce zintegrowany, ogranicza liczbę urządzeń zewnętrznych.
• Czujniki o wysokiej precyzji– 0,1% FS, spełniający wymagania badawcze.
• W pełni automatyczne oprogramowanie– Automatyczna kontrola, akwizycja, obliczenia, redukcja błędu ludzkiego.

Co wybrać

Wybierz ten sprzęt lub porównaj z innymi modelami w oparciu o wymagania testowe:

Przepływ procesu

Przykład:Test konsolidacji CRS (stała prędkość odkształcenia)

• Przygotowanie próbki
  • Wytnij nienaruszoną lub ponownie uformowaną próbkę za pomocą pierścienia Φ61,8 × 20 mm lub 40 mm.
  • Zmierz początkową zawartość wody i gęstość; nasycić, jeśli to konieczne.

• Przykładowa instalacja
  • Umieścić próbkę w kuwecie konsolidacyjnej (z porowatymi kamieniami i bibułą filtracyjną), podłączyć czujnik ciśnienia porowego.
  • Zamontuj czujnik przemieszczenia.
  • Umieścić ogniwo w ramie obciążeniowej i podłączyć ogniwo obciążnikowe osiowe.

• Ustaw parametry testu
  • W programie wybierz „Moduł konsolidacji CRS”.
  • Ustaw stałą szybkość odkształcania (np. 0,01 mm/min).
  • Ustaw maksymalne odkształcenie osiowe (np. 20%) lub maksymalną siłę osiową (10 kN).
  • Ustaw interwał gromadzenia danych (np. 1 sekundę).

• Rozpocznij test
  • Uruchom system ładowania serwa, aby popchnąć tłok w dół ze stałą prędkością.
  • Oprogramowanie rejestruje siłę osiową, przemieszczenie osiowe, ciśnienie w porach i czas w czasie rzeczywistym.
  • Rysuje krzywą naprężenia i odkształcenia oraz krzywą ciśnienia i odkształcenia porów.

• Warunek zatrzymania
  • Zatrzymuje się automatycznie po osiągnięciu zadanego naprężenia lub maksymalnej siły osiowej.

• Demontaż i czyszczenie
  • Rozładować, wyjąć próbkę, zważyć i wysuszyć w celu zmierzenia końcowej zawartości wody.
  • Wyczyść komorę konsolidacyjną i czujniki.

• Przetwarzanie danych
  • W oparciu o teorię CRS oprogramowanie automatycznie oblicza:
    • Współczynnik konsolidacji (Cv) na podstawie ciśnienia porowego i szybkości ładowania
    • Wskaźnik kompresji (Cc), wskaźnik odbicia (Cs)
    • Ciśnienie wstępnej konsolidacji (Pc)
    • Współczynnik przepuszczalności (k) (pośrednio)
  • Generuje raport z testu.

Streszczenie:

• BTU-STC-1Sto sterowane odkształceniami urządzenie do konsolidacji obciążenia, przeznaczone do szybkich testów konsolidacji CRS, o maksymalnej sile osiowej 10 kN, pomiarze ciśnienia porowego, przeznaczone do szybkiego określania parametrów konsolidacji gruntów drobnoziarnistych.
