Urządzenie konsolidujące KO

opis produktu

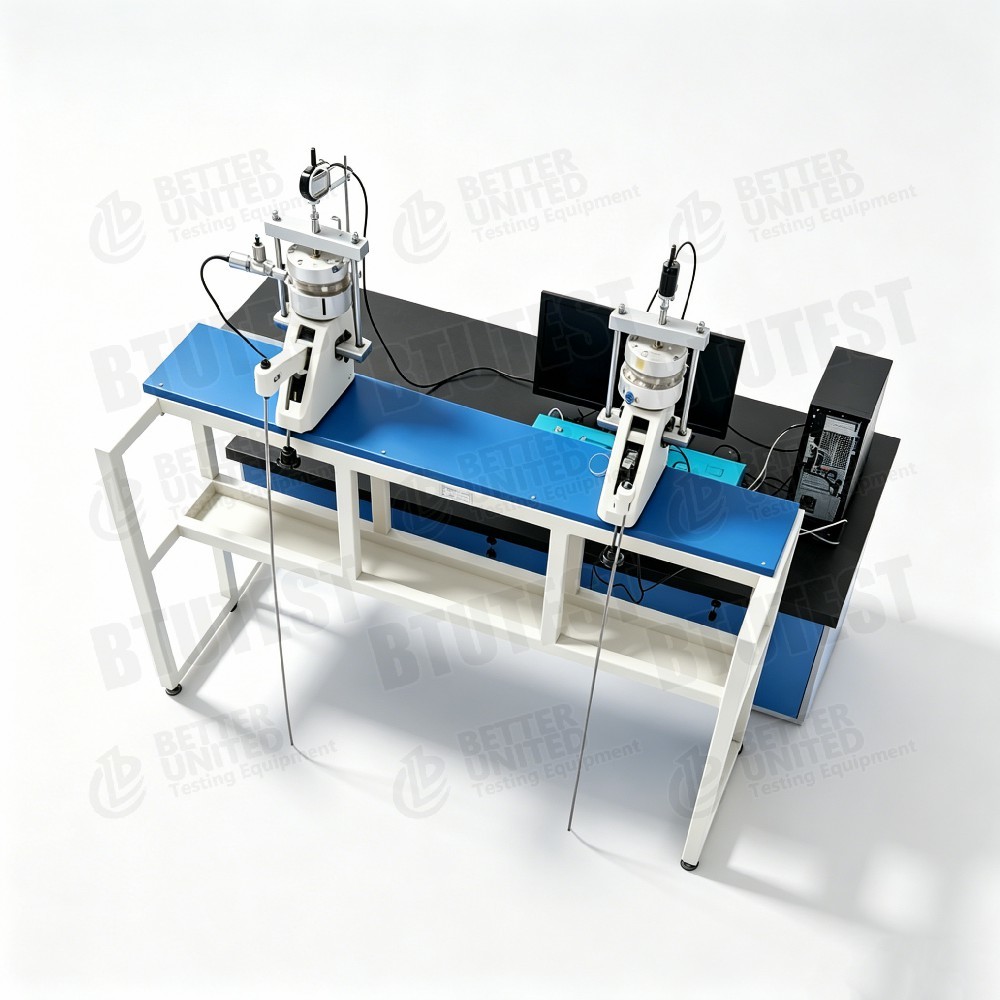

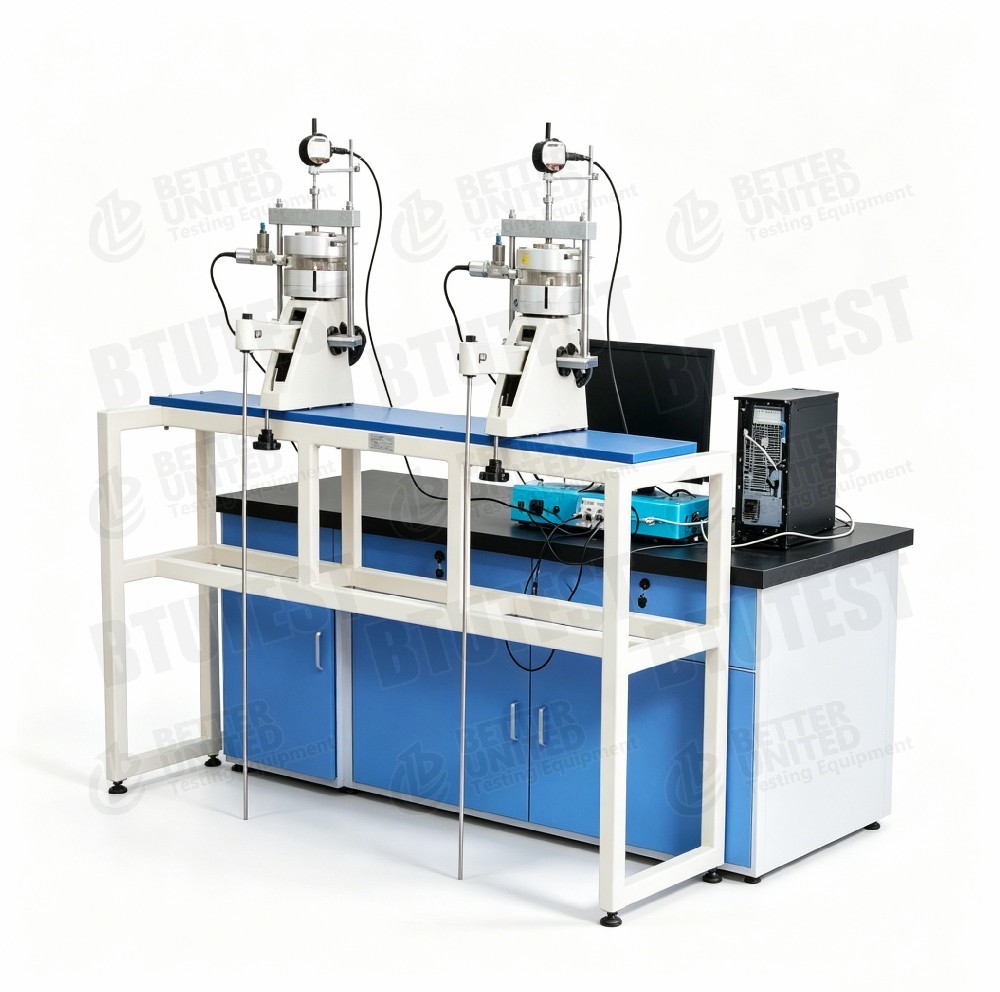

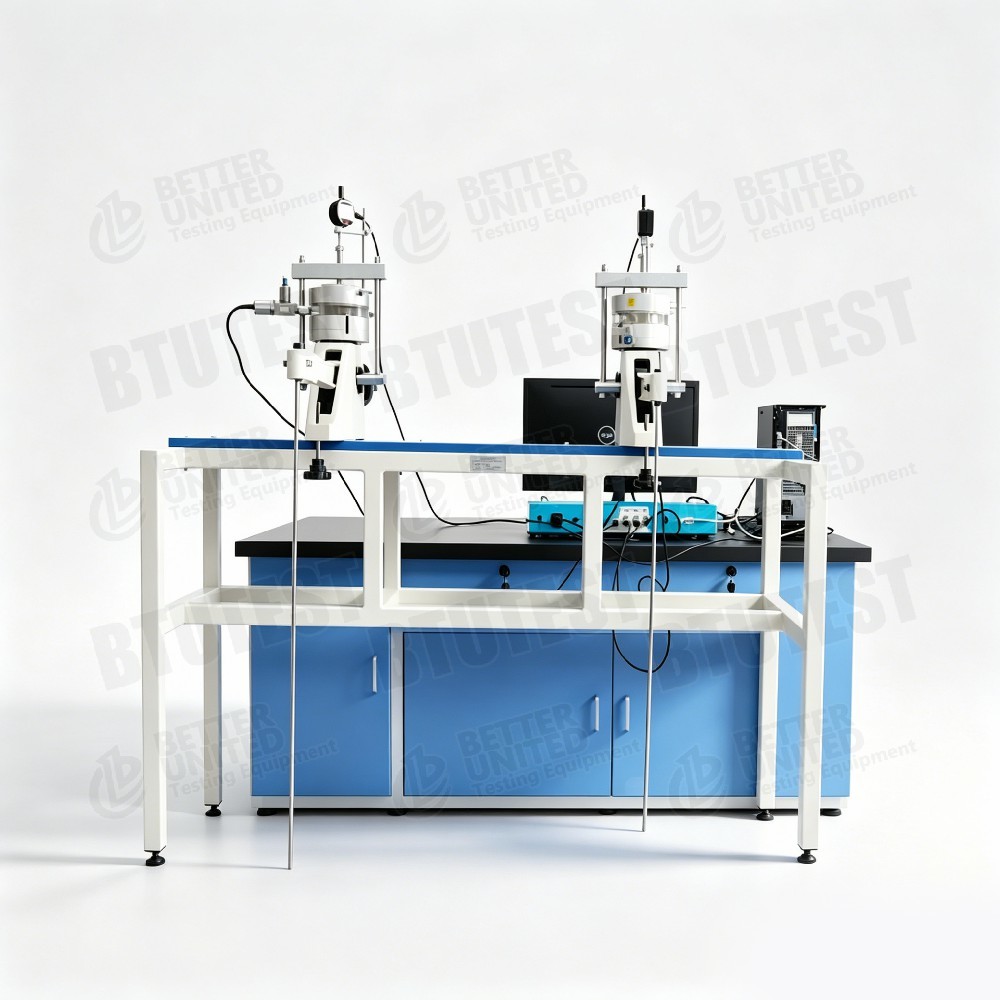

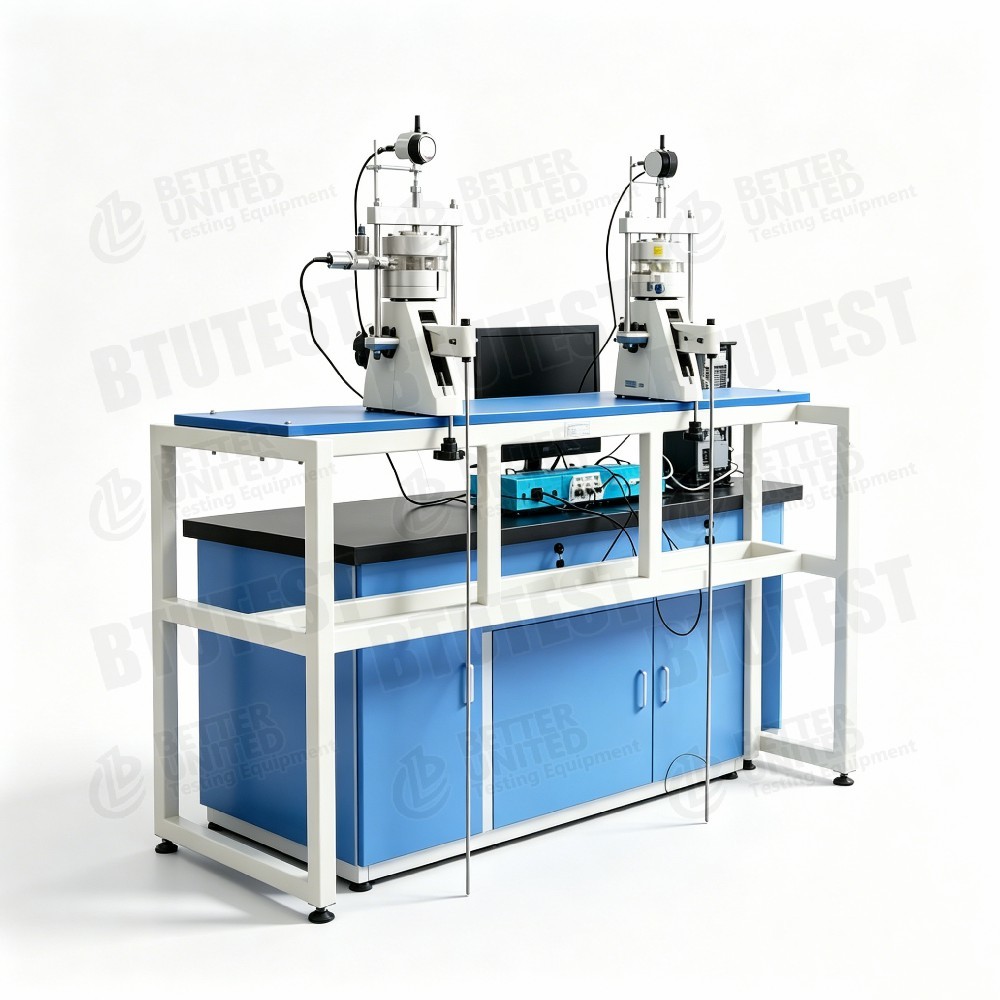

Aparacja konsolidacyjna KO

ModelBTU- STC-KO.

Opis

To sprzętUrządzenie konsolidacji KO, modelBTU- STC-KO., stosowane do określaniawspółczynnik ciśnienia ziemi w stanie spoczynku (K0)Ciśnienie boczne w warunkach braku obciążenia bocznego mierzy się za pomocą pomiaru ciśnienia porów (lub czujnika ciśnienia bocznego).Stosowany jest głównie do badania właściwości kompresyjnych gleby w warunkach obciążenia bocznego, dostarczające wartości K0 do obliczeń osadności i analizy ciśnienia ziemi.

Przegląd systemu: Do określenia współczynnika ciśnienia ziemi w stanie spoczynku dla próbek gleby o średnicy Ø61,8 mm stosuje się urządzenie konsolidacji KO.Ciśnienie boczne można zmierzyć za pomocą pomiaru ciśnienia porów.

Standardy badań (międzynarodowe)

• ASTM D2435(można wywodzić jednowymiarową konsolidację K0 warunki)
• ASTM D4186(konsolidacja CRS K0 możliwy pomiar)
• ASTM D4767(kompresja trójosiowa ̇ etap konsolidacji K0)
• ISO 17892‐5(test konsolidacji)
• BS 1377-6(test konsolidacji)
• Chiński GB/T 50123‐2019(Standardy dotyczące metod badań gleby obejmują badanie K0)

Sprzęt może spełniać wymagania niniejszych norm w zakresie pomiaru ciśnienia bocznego, obciążenia osiowego, pomiaru przemieszczenia itp.

Specyfikacja

Uwaga: Zdjęcie ekranu nie określa maksymalnego ciśnienia osiowego, metody ładowania (dźwignia/serwo), zakresu czujników ciśnienia bocznego, dokładności itp.

Szczegóły

• K0 zasada konsolidacjiW warunkach całkowitego przytrzymania bocznego (zero obciążeń bocznych) na próbkę nakłada się ciśnienie osiowe i mierzy się ciśnienie boczne.
• Wielkość próbkiŚrednica 61,8 mm, wysokość 40 mm (współczynnik wysokości do średnicy ≈0).65, powszechne w badaniach konsolidacji K0).
• Pomiar przesunięcia osiowego Zakres 12,7 mm, rozdzielczość 0,01 mm (10 μm), umożliwiająca precyzyjne rejestrowanie kompresji.
• Zamknięcie komórek ciśnieniowych
• Pomiar ciśnienia bocznego Zastosowanie pomiaru ciśnienia porów (podłączonego do czujnika ciśnienia bocznego lub czujnika ciśnienia płynu).
• Odpowiednie materiały

Zastosowanie

• Obliczenie rozrachunku funduszuWskaźniki K0 są wykorzystywane do szacowania osadności gleb normalnie skonsolidowanych i nadmiernie skonsolidowanych (np. metoda badań konsolidacji K0).
• Obliczenie ciśnienia ziemi K0 jest potrzebny do obliczania ciśnienia ziemi w stanie spoczynku na ścianach oporowych, ścianach piwnic itp.
• Parametry modelu składowegoZapewnia parametr K0 dla modeli takich jak Modyfikowana Glinka Cam.
• Badania laboratoryjneInstytucje badawcze i uniwersyteckie laboratoria mechaniki gleby.
• Validacja modelu numerycznegoWskazuje laboratoryjne wartości K0 do kalibracji modeli elementów skończonych.

Zalety

• Specjalistyczna konsolidacja K0 Specjalna konstrukcja do pomiaru współczynnika ciśnienia ziemi w stanie spoczynku, kompaktowa konstrukcja.
• Wysokiej precyzji pomiar przesunięciaWymogi dotyczące dokładności deformacji konsolidacji
• Dobre uszczelnienieZmiana objętości komórki ciśnienia < 0, 20 ml, zapewniająca przytrzymanie boczne (w przybliżeniu zerowe obciążenie boczne).
• Łatwa obsługaCiśnienie boczne można mierzyć bezpośrednio z pomocą pomiaru ciśnienia porów.
• Standardowy rozmiar próbkiØ61,8 mm jest powszechnym rozmiarem, ułatwiającym przygotowanie i porównanie próbek.
• Zgodność

Co wybrać

Wybierz to urządzenie lub porównaj z innymi konfiguracjami na podstawie wymagań badawczych:

Przepływ procesu

Przykład:Standardowe badanie konsolidacji K0 (obciążenie stopniowe, glinka nasycona)

• Przygotowanie próbki
  • Odcięcie próbki gliny w stanie nienaruszonym lub przekształconej za pomocą pierścienia Ø61,8 × 40 mm.
  • Nasycenie (nasycenie próżni lub przeciwciśnienia), zmierzenie początkowej zawartości wody i gęstości.

• Instalacja próbki
  • Próbkę umieszcza się w komórce ciśnienia konsolidoometru K0, z porowatymi kamieniami nad i pod nią.
  • Zainstalować czujnik przesunięcia osiowego (zero it).
  • Połączyć system pomiaru ciśnienia bocznego (miernik ciśnienia porów lub czujnik ciśnienia bocznego) i odwietrzyć ogniwo ciśnienia.
  • Położenie ogniwa ciśnieniowego w ramie ładowania (np. oddzielna ramka główną konsolidoometru).

• Wykorzystanie początkowego ciśnienia w miejscu siedzenia
  • Wykonuje się niewielkie ciśnienie osiowe (np. 5 kPa) i rejestruje początkowe przesunięcie osiowe i ciśnienie boczne.

• Ustawić parametry badania
  • Określ sekwencję obciążeń (np. 25, 50, 100, 200, 400, 800 kPa).
  • Czas trwania każdego etapu obciążenia wynosi zazwyczaj 24 godziny lub do momentu stabilnego konsolidacji (zmiana przemieszczenia < 0,01 mm na godzinę).
  • Ustawić odstępy odbudowy danych (np. 0.1, 1, 10, 60 minut).

• Rozpocznij test.
  • Wprowadzenie pierwszego kroku obciążenia osiowego.
  • Nagrywanie przemieszczenia osiowego i ciśnienia bocznego w czasie rzeczywistym.
  • Przy każdym kroku obciążenia, po ustabilizowaniu przemieszczenia osiowego, należy odnotować ciśnienie boczne.

• Obliczenie K0
  • Dla każdego kroku obciążenia K0 = ciśnienie boczne (σh) /ciśnienie osiowe (σv).
  • Rysunek K0 vs. krzywa σ_v.

• Zakończenie i demontaż
  • Po badaniu rozładować i usunąć próbkę.
  • Wyczyść komórkę ciśnienia i czujniki.

• Przetwarzanie danych
  • Obliczenie wartości K0 dla każdego etapu obciążenia; pobierz średnią lub przeanalizuj trend.
  • W odniesieniu do gleb normalnie skonsolidowanych można wykorzystać do weryfikacji K0 ≈ 1 ?? sin φ′ (wzór Jakiego).
  • Wyprodukuj raport z testu.

Jeżeli urządzenie jest sparowane zsystem serwoobciążeniowy, może wykonywać CRS lub automatyczne ładowanie stopniowe z uzyskiwaniem ciśnienia bocznego w czasie rzeczywistym, zwiększając wydajność.

Podsumowanie:BTU-STC-KO jest dedykowanym urządzeniem konsolidacji K0 do określania współczynnika ciśnienia ziemi w stanie spoczynku w próbkach gleby o wymiarach Ø61,8×40 mm.01 mm i dobrze zamkniętej komórki ciśnieniowej (zmiana objętości < 0Ciśnienie boczne mierzone jest za pomocą pomiaru ciśnienia porów lub czujnika ciśnienia bocznego.i określanie parametrów modelu składowegoNależy pamiętać, że układ obciążeniowy (np. ramka obciążeniowa konsolidoometru) musi być dostarczany oddzielnie; jeśli potrzebne jest automatyczne obciążenie o wysokiej precyzji, można dodać serwo.Urządzenie jest przeznaczone wyłącznie do gleby o drobnych ziarnach, z ustalonym rozmiarem próbki.
