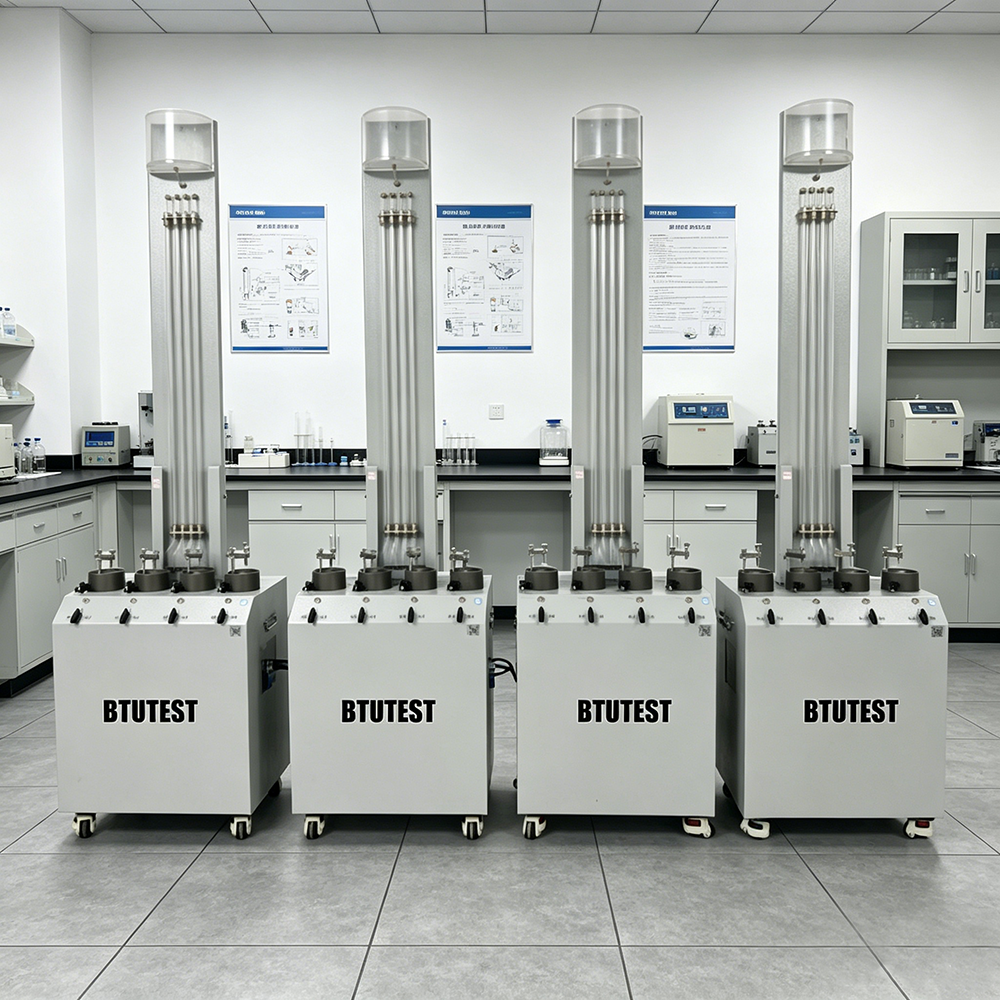

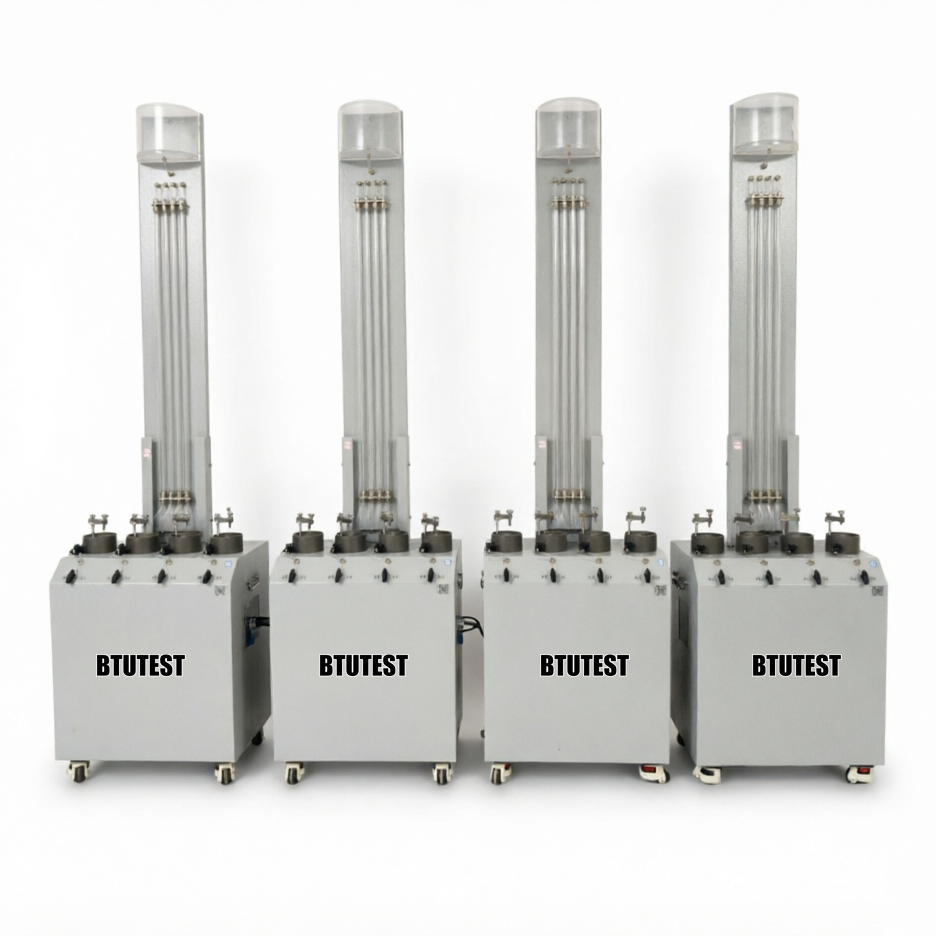

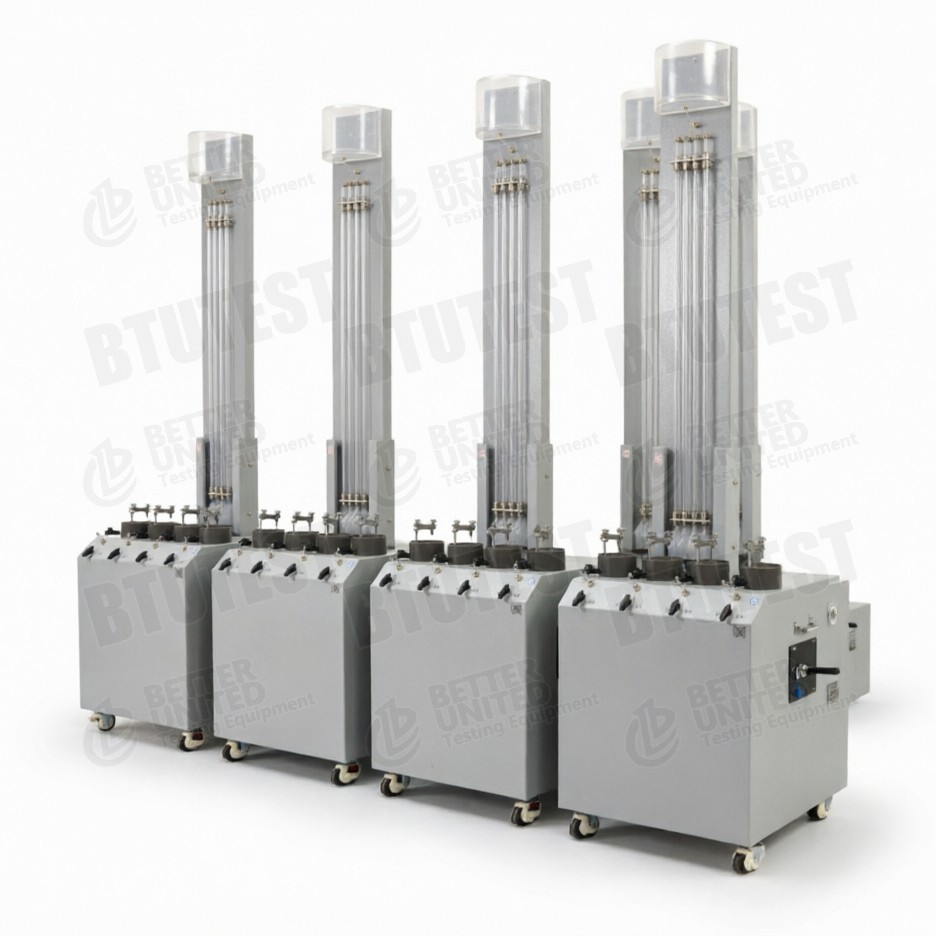

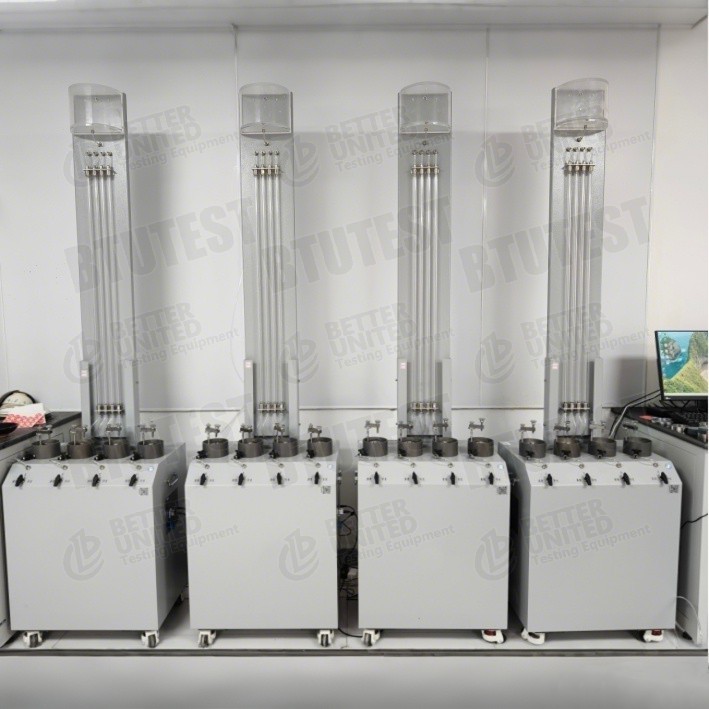

Inteligentny czterojednostkowy miernik przepuszczalności ze opadającą głową

opis produktu

Inteligentny czterojednostkowy przepustowość głowicy spadającej dla gleby o drobnym zbożu

ModelBTU- FHP-4

Opis

To sprzętinteligentny czterojednostkowy przepuszczalnik głowicy spadającej dla gleby drobnoziarnistej, modelBTU- FHP-4, wykorzystywany do określenia współczynnika przepuszczalności gleby o drobnych ziarnach (glebę, gliniane gliny, gliny i gleby środowiskowe).umożliwiające jednoczesne badania przepuszczalności głowy spadającej na czterech próbkach, zastępujący tradycyjny przepustowość typu 55.

• Całkowicie automatyczny tester współczynnika przepuszczalności
• Średnica próbki 61,8 mm (powierzchnia 30 cm2)
• Wysokość próbki 40 mm (długość drogi przepływu)
• Powierzchnia przekroju poprzecznego rury spadającej 0,785 cm2
• Czujnik poziomu płynu: zakres 2000 mm głowicy wody, rozdzielczość 0,1 mm, dokładność ±0,15% FS
• Zbiornik wody: 6 l, zamknięty w celu utrzymania czystości wody
• Wyposażone w system i oprogramowanie pozyskiwania danych, wyświetlanie w czasie rzeczywistym wysokości głowicy wody, stanu badania itp.
• Interfejs komunikacji dużych prędkości z komputerem; monitorowanie oprogramowania w czasie rzeczywistym, przechowywanie i pozyskiwanie danych

Standardy badań (międzynarodowe)

• ASTM D5084(Standardowa metoda badawcza przepuszczalności gleby ∼ metoda głowy spadającej)
• Wymogi dotyczące:(przepuszczalność gleby przy użyciu elastycznego permeatora ścian)
• ISO 17892‐11(Próby geotechniczne  Badanie przepuszczalności)
• BS 1377-6(Brytyjska norma ′ badanie przepuszczalności)
• Chiński SL 237-042(Procedura badań geotechnicznych  badanie przepuszczalności głowy spadającej)
• JGS 0563(Japonska norma badania przepuszczalności)

Urządzenie jest odpowiednie do badań przepuszczalności głowicy spadającej na glebach o drobnych ziarnach i może spełniać wymagania powyższych norm w zakresie wielkości próbki, pomiaru głowicy wodnej,pozyskiwanie danych, itp.

Specyfikacja

Parametry	Specyfikacja
Model	BTU-FHP-4
Nazwa instrumentu	Inteligentny czterojednostkowy przepuszczalnik głowicy spadającej dla gleby o drobnych ziarnach
Struktura	Cztery jednostki (4 niezależne komórki permeatorowe)
Średnica próbki	61.8 mm (powierzchnia 30 cm2)
Wysokość próbki	40 mm (długość przepływu)
Powierzchnia przekroju rury głowy spadającej	00,785 cm2
Czujnik poziomu płynu	Zakres 2000 mm głowicy wodnej, rozdzielczość 0,1 mm, dokładność ±0,15% FS
Zbiornik wody	6 l, zamknięte
Zbieranie danych	System i oprogramowanie włączone; wyświetlenie głowicy wody w czasie rzeczywistym, stan badania
Interfejs komunikacji	Interfejs wysokiej prędkości
Funkcje oprogramowania	Monitoring krzywych w czasie rzeczywistym, przechowywanie i pozyskiwanie danych
Stosowane rodzaje gleby	Glebę, gliny, gliny, gleby środowiskowe

Szczegóły

• Niezależna struktura czterojednostkowaW celu uniknięcia zakłóceń, każda komórka permeatorowa jest niezależna.
• Wyposażenie do użytku w glebach o drobnych ziarnach️ Próbka o średnicy 61,8 mm, wysokości 40 mm, zgodna ze standardowymi specyfikacjami do badań przepuszczalności gleby drobnych ziaren.
• Metoda głowy spadającejWykorzystuje się ją w przypadku gleb o niskiej przepuszczalności (k = 10−5 do 10−8 cm/s), oblicza współczynnik przepuszczalności na podstawie rozpadu wody w czasie.
• Wysokiej precyzji czujnik poziomu płynuWydzielczość 0,1 mm, dokładność ±0,15% FS znacznie lepsza niż odczytywanie ręczne.
• Zamknięty zbiornik wodyPojemność 6 l; konstrukcja zamknięta zapobiega zanieczyszczeniu i parowaniu źródła wody.
• Całkowicie automatyczne nabywanie i oprogramowanie¢ Wyświetlenie w czasie rzeczywistym krzywych rozpadu głowicy wodnej, automatyczne obliczanie współczynnika przepuszczalności, automatyczne przechowywanie danych, odtwarzanie krzywej.
• Zastępuje tradycyjny przepuszczalnik typu 55W przypadku tradycyjnego typu 55 urządzenie to jest jednoosobowe z ręcznym odczytem; urządzenie to jest czteroosobowe i w pełni automatyczne, znacznie zwiększając wydajność i dokładność.
• Jasna stosowalnośćW przypadku, gdy wprowadzone środki są zgodne z wymogami określonymi w załączniku I do rozporządzenia (UE) nr 1303/2013, należy zastosować następujące metody:

Zastosowanie

• Badania geotechniczneW celu przeprowadzenia analizy przecieków należy określić współczynniki przepuszczalności naturalnych warstw gleby o drobnych ziarnach.
• Inżynieria wypełniania Ocena przepuszczalności nabrzeży, zatopów i podpoziomów.
• Geotechnika środowiskowaW celu oceny skuteczności bariery należy zmierzyć przepuszczalność zanieczyszczonych gleb i gleb utwardzonych/stabilizowanych.
• Nauka i badaniaLaboratoria uniwersyteckie ds. mechaniki gleby do eksperymentów studenckich i badań naukowych.
• Wymiana starego sprzętuW celu zapewnienia większej automatyzacji należy zmienić tradycyjne przepustowości typu 55.

Zalety

• Wysoka wydajność czterech jednostek¢ Cztery próbki przetestowane w jednym przebiegu, czterokrotnie wyższa wydajność niż urządzenie pojedynczej jednostki.
• W pełni automatyczne pomiaryW przypadku, gdy woda jest w stanie przepływać w powietrzu lub w powietrzu, należy zastosować urządzenie do pomiaru poziomu wody.
• Wysoka precyzjaWydzielczość głowicy wodnej 0,1 mm, dokładność 0,15% FS - lepsza niż odczytywanie ręczne (zwykle 1 mm).
• Zamknięty zbiornik wodyZapewnia stabilną jakość wody.
• Monitoring krzywej w czasie rzeczywistymOprogramowanie wyświetla w czasie rzeczywistym krzywe wody w stosunku do czasu w celu łatwej oceny stanu badań.
• Automatyczne przechowywanie danychW celu łatwego tworzenia raportów dane z badań można eksportować.
• Szerokie zastosowanie
• Modernizacja tradycyjnego sprzętu- Bardziej zaawansowane i wygodne niż przepuszczalniki typu 55.

Co wybrać

Wybierz to wyposażenie lub porównaj z innymi typami na podstawie wymagań badań:

Przepływ procesu

Przykład:Badanie przepuszczalności głowicy spadającej z czterema jednostkami (glebę o drobnych ziarnach)

• Przygotowanie próbki
  • Wycinanie niezakłóconej gleby o drobnych ziarnach lub przygotowanie próbki z nowej formy za pomocą pierścienia cięcia o wymiarach 61,8 mm × 40 mm.
  • Początkowa zawartość wody jest mierzona i próbka nasycana (w próżni lub zanurzona w wodzie).

• Instalacja próbki
  • Próbkę nasyconą umieszcza się w komorze permeatorowej (z porowatym kamieniem na dole), zapewniając brak wycieków powietrza lub wycieków ścian bocznych.
  • Wstawić cztery ogniwa permeatorowe na podstawę czterech jednostek i podłączyć rury głowicowe.
  • Podłącz zbiornik wody i rurę, upewnij się, że wszystkie połączenia są uszczelnione.

• Odpromieniowanie i nasycenie
  • Otwórz zawór wpuszczający wodę, aby woda przepłynęła w górę przez próbkę, wyrzucając bąbelki powietrza z próbki i linii.
  • Zamknij zawór wentylacyjny, aby osiągnąć pełne nasycenie próbki.

• Ustawić parametry badania
  • W programie informacyjnym wprowadzenie: wysokość próbki (40 mm), powierzchnia próbki (30 cm2), powierzchnia przekroju poprzecznego głowicy rury spadającej (0,785 cm2).
  • Ustawić początkową głowicę wodną (np. 1800 mm) i końcową głowicę wodną (np. 200 mm).
  • Ustawić interwał pobierania próbek (np. 1 sekunda lub automatyczne uruchomienie).

• Rozpocznij test.
  • Oprogramowanie rozpoczyna rejestrację głowicy wody w stosunku do czasu (automatyczne odczytywanie z czujnika poziomu płynu).
  • wykres w czasie rzeczywistym krzywej rozpadu głowy wody (skala półlogistyczna).
  • Badanie kończy się automatycznie, gdy głowica wody spada do wartości końcowej (lub może zostać zatrzymana ręcznie).

• Rejestracja i obliczanie danych
  • Oprogramowanie automatycznie rejestruje dane o wodzie i czasie.
  • Oblicza współczynnik przepuszczalności przy użyciu wzoru głowy spadającej:
    e a = powierzchnia przekroju poprzecznego głowicy rury spadającej, L = wysokość próbki, A = powierzchnia próbki, t = przedział czasu, h1 i h2 są odpowiednimi głowicami wody.
  • Wielokrotne wartości k mogą być obliczane w różnych odstępach czasu i średnie.

• Oczyszczanie
  • Po badaniu zamknij wlot wody i wyjąć próbkę.
  • Oczyszcz komórki, rurki i zbiorniki wody.

Podsumowanie:BTU-FHP-4 to inteligentny czterodzielny przepustowość głowicy spadającej zaprojektowany specjalnie dla gleby o drobnych ziarnach, takiej jak błota, glina i gliniana glina. Może testować jednocześnie cztery próbki.Wyposażone w wysokoprecyzyjny czujnik poziomu cieczy (0.1 mm rozdzielczości), w pełni automatyczne oprogramowanie, wyświetlanie krzywej czasu głowicy wody w czasie rzeczywistym oraz automatyczne obliczenie współczynnika przepuszczalności,zastępuje tradycyjny przepustowość typu 55 i znacznie poprawia wydajność i dokładnośćJest odpowiedni do badań geotechnicznych, inżynierii wypełniania, geotechnicy środowiskowej i innych dziedzin.Należy pamiętać, że urządzenie to nie nadaje się do gruntów gruboziarnistych (które wymagają stałego przepustowości głowy) i jest przeznaczone do stosowania w laboratorium..
