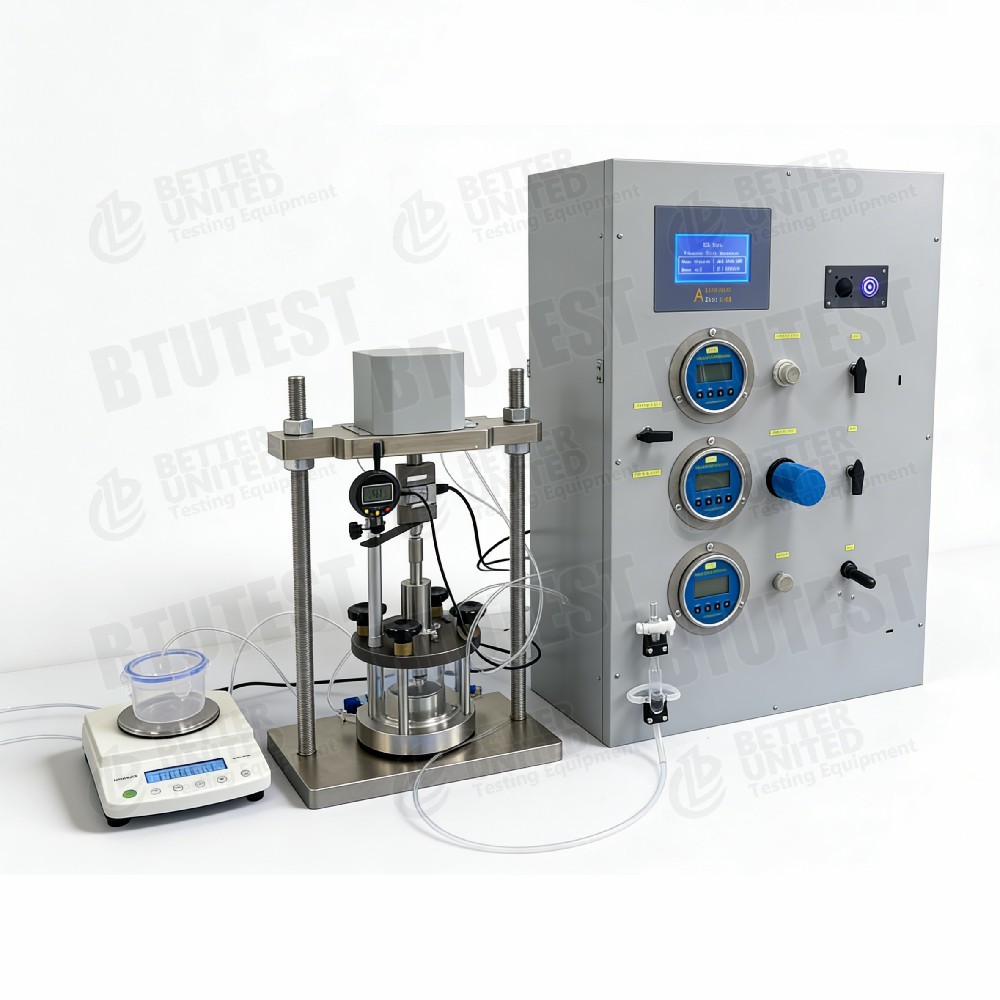

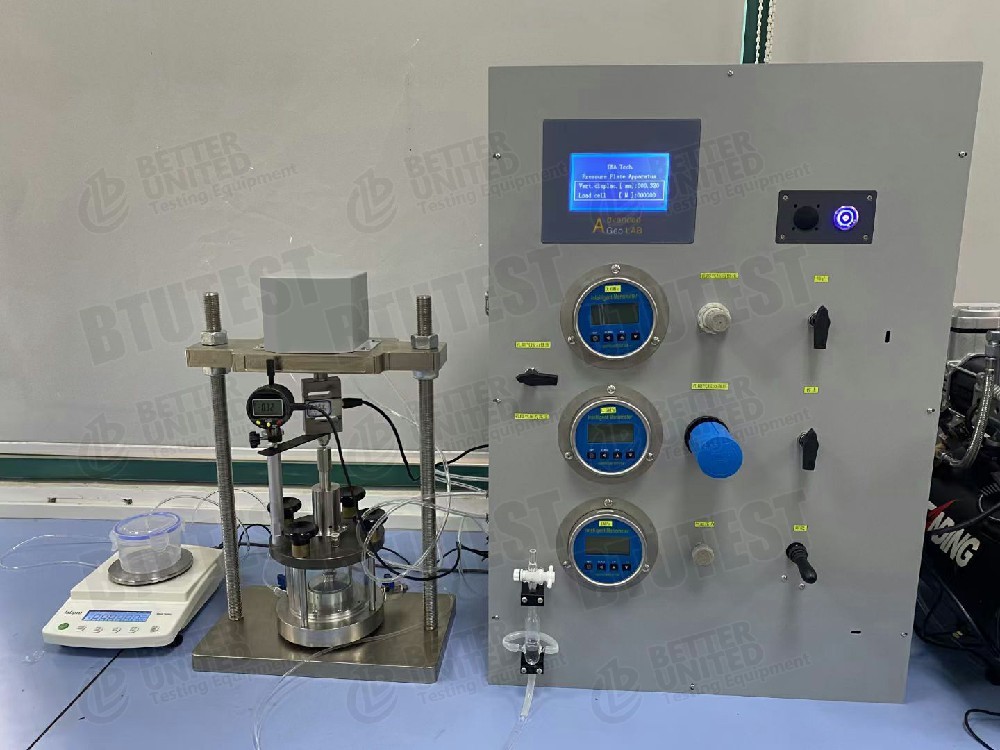

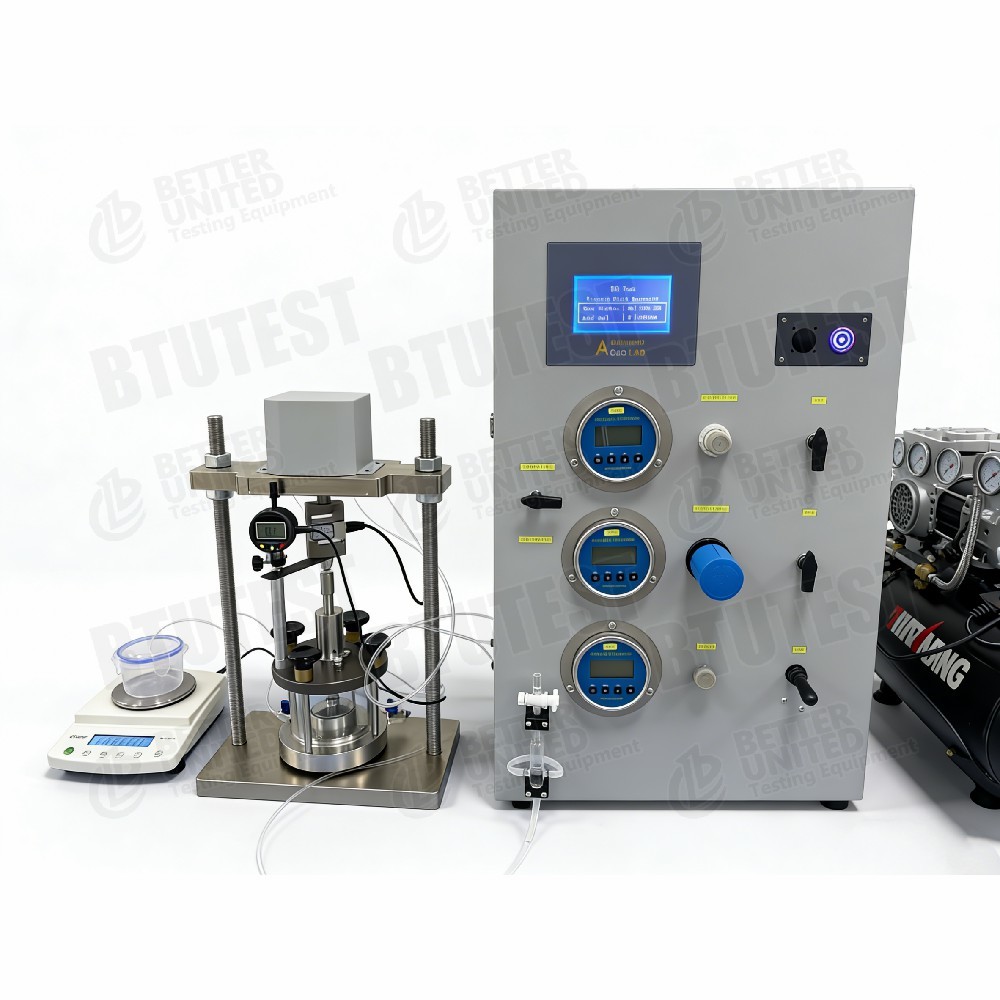

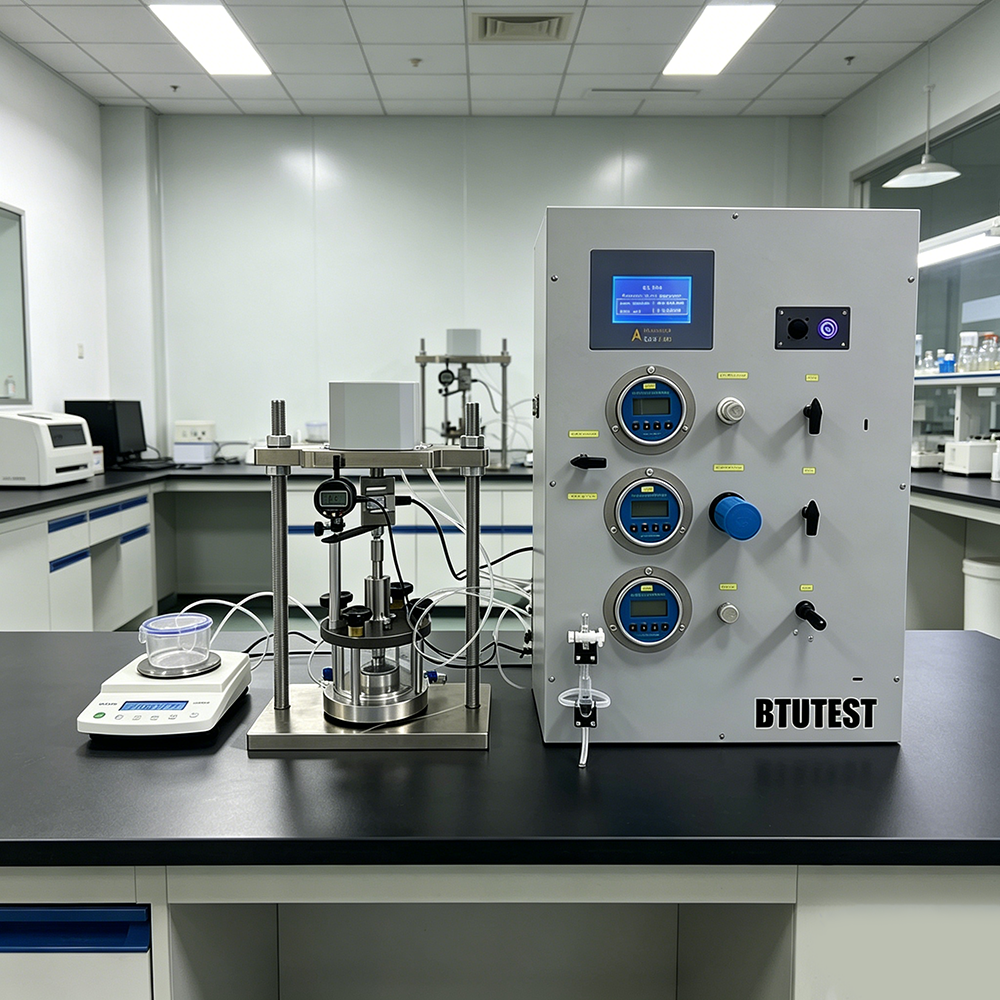

Urządzenie z membraną dociskową do gruboziarnistego gruntu

opis produktu

Opis

Niniejsza seria przyrządów jest przeznaczona do badań gleb nienasyconych w celu określenia krzywej charakterystycznej gleby i wody (SWCC), tzn.stosunek pomiędzy matrycą wysysającą a zawartością wody w glebie (zawartość wody objętościowej), grawitacyjna zawartość wody lub stopień nasycenia), urządzenie wykorzystuje technikę przeniesienia osi do dokładnego zastosowania matrycy wchłaniania do próbki poprzez regulację ciśnienia powietrza,w ten sposób uzyskanie pełnego SWCCJest szeroko stosowany w mechanikach gleb nienasyconych, analizie stabilności nachylenia, przewidywaniu osadności fundamentów i pokrewnych dziedzinach.

Dostępne są dwa modele:

• BTU- SWCC-1(standardowy urządzenie z płytami ciśnieniowymi)
• BTU- SWCC-2(aparat z membrany ciśnieniowej gleb o grubach ziarnach), który posiada większą komorę wewnętrzną zdolną do przechowywania kilku ułożonych na siebie dysków ceramicznych, odpowiednich do badań gleb o dużej przepustowości lub grubach ziarnach.

Standardy badań

Sprzęt jest odpowiedni dla następujących norm międzynarodowych, które obejmują metody badania płyt ciśnieniowych / membrany ciśnieniowej:

• ASTM D6836(Standardowe metody badawcze do określania krzywej charakterystycznej dla wody w glebie):Metoda B (komora ciśnienia z pomiarem objętości) i metoda C (komora ciśnienia z pomiarem grawitacyjnym) obejmują zakres wysypania od 0 do 1500 kPa, co jest dokładnie zasięgiem aparatu z płytką ciśnienia 15 barów.
• ISO 11274(Jakość gleby  Określenie właściwości zatrzymywania wody  Metody laboratoryjne): klauzula 4.W pkt 4 opisano w szczególności stosowanie odciągacza płyt ciśnieniowych do określania zatrzymywania wody w glebie w zakresie ciśnienia od około 5 kPa do 1500 kPa..
• ASTM D2325(Standardowa metoda badawcza stosunków wilgotności kapilarnej dla gęstych i średnio teksturowanych gleb za pomocą aparatu membranowego ciśnieniowego ‡ standardowa norma, zastąpiona D6836)
• GB/T 50123‐2019(Norma dotycząca metody badań geotechnicznych)

Specyfikacja

BTU- SWCC-1 (Standardowy urządzenie do płyt ciśnieniowych)

BTU-SWCC-2 (Urządzenie membranowe ciśnieniowe do gruboziarnistej gleby)

Szczegóły

• Podstawowa zasada (technika tłumaczenia osi): Ciśnienie powietrza jest stosowane do komory ciśnienia za pośrednictwem regulatora ciśnienia.Ponieważ dysk ceramiczny ma wysoką wartość wejścia powietrza (15 Bars), wyższe niż ciśnienie powietrza stosowane), uniemożliwia przebicie się powietrza, umożliwiając jednocześnie przejście wody porowej przez dysk ceramiczny do przewodu drenażowego do pomiaru.Jest to standardowa metoda określania SWCC nienasyconych gleb i jest szeroko zatwierdzona..

• Dysk ceramiczny o wysokim wpuszczeniu powietrza (15 barów): 15 bar ceramiczny dysk jest kluczowym elementem aparatu. Jego niezwykle małe rozmiary porów uniemożliwiają przechodzenie powietrza nawet przy matrycowych wysysach do 1500 kPa,zapewnienie, aby ciśnienie wody w porach pozostawało na ciśnieniu atmosferycznym przez cały okres badaniaBTU-SWCC-2 zawiera również ceramiczne dyski o pojemności 5 barów do badań niskoodsuwania.

• System pionowego obciążenia pneumatycznego: wyposażony w dwukierunkowy cylinder obciążeniowy (siła 0-5 kN, przesunięcie 0-50 mm), umożliwiający nakładanie obciążenia pionowego w warunkach K0 (stan skonsolidowany).To symuluje warunki naprężenia in situ do badań SWCC zależnych od naprężenia (SDSWCC).

• Dwuwymiarowe mierniki ciśnienia i regulator: klasa 0,25 wysokiej dokładności miernik ciśnienia i regulator z regulowanym ciśnieniem napędowym 0-1,5 MPa zapewniają precyzyjną kontrolę wysysającą.

• Urządzenie do pomiaru objętości: zakres 0-200 ml, dokładność ±0,01 ml, dokładne pomiary drenażu próbki, umożliwiające obliczenie zmienności objętościowej zawartości wody.

• System wyświetlania LCD: Wyświetlenie siły osiowej i przemieszczenia w czasie rzeczywistym w celu łatwego monitorowania.

• Oprogramowanie do pozyskiwania i przetwarzania danych: Dedykowane oprogramowanie automatycznie rejestruje odpływ wody w stosunku do czasu, oblicza zmiany zawartości wody, generuje krzywe SWCC i wydaje kluczowe parametry (wartość wejścia powietrza, zawartość wody pozostałej itp.).

• Opcjonalny układ regulacji temperatury: 0 °C + 90 °C umożliwia badanie wpływu temperatury na zatrzymywanie wody w nienasyconej glebie.

• Projekt o dużej pojemności (BTU- SWCC-2): Komora wewnętrzna może pomieścić jednocześnie do 48 próbek pierścieni tnących, znacznie poprawiając efektywność badań serii.

Zastosowanie

• Określenie krzywej charakterystycznej gleby i wody (SWCC) gleb nienasyconych (drogi suszenia i nawilżania)
• Badanie związku pomiędzy ssanie macierzyste i zawartością wody w glebie
• Analiza stabilności nachylenia (SWCC ma zasadnicze znaczenie dla ustalenia teorii siły cięcia gleb nienasyconych)
• Przewidywanie nośności i osadności fundamentów (kluczowy parametr w mechanikach gleb nienasyconych)
• Analiza charakterystyki przecieku (określenie nienasyconej przewodności hydraulicznej)
• Ocena wpływu zmian warstwy wód gruntowych na zachowanie inżynierii gleby
• Ocena wydajności układów pokrycia składowisk odpadów
• Zachowanie hydromekanicznego sprzężenia gleb nienasyconych
• Ocena zatrzymywania wody w glebach zmienionych lub ustabilizowanych bentonitowo
• Badania adaptacji do zmian klimatu dla infrastruktury

Zalety

• Szeroki zakres ssania: Maksymalny kontrolowany odciąg 15 Bar (1500 kPa)
• Wysokiej precyzji sterowanie odsysaniem: Miernik ciśnienia klasy 0,25 i regulator precyzyjny zapewniają wiodącą w branży precyzję sterowania odsysaniem.
• Zdolność badania SWCC zależnego od naprężenia:Unikalny pionowy system ładowania pneumatycznego pozwala na stosowanie pionowego obciążenia (0-5 kN) w warunkach K0 umożliwia badania SWCC zależnego od naprężenia (SDSWCC), które rzeczywiście symulują warunki naprężenia in situ, która nie jest dostępna w standardowych urządzeniach z płytami ciśnieniowymi.
• Duży zakres pomiaru objętości: zakres pomiarów drenażu 0-200 ml z dokładnością ±0,01 ml ‡ odpowiedni dla różnych typów gleby.
• Monitoring danych w czasie rzeczywistym: Ekran LCD wyświetla siłę osiową i przemieszczenie w celu łatwego monitorowania badania.
• Opcje wielkości próbek: obsługuje Φ61,8 mm, Φ70 mm, Φ90 mm; model o gruboziarnistym kształcie obsługuje próbki o długości Φ150 mm
• Wysoka przepustowość (BTU- SWCC-2): testowanie do 48 próbek jednocześnie: znacznie poprawia wydajność laboratorium.
• Opcjonalna regulacja temperaturyOpcjonalny system: 0 °C + 90 °C umożliwia badanie wpływu temperatury na zachowanie gleb nienasyconych.
• Automatyczne pozyskiwanie danych: Dedykowane oprogramowanie automatycznie oblicza i wykonuje wykresy krzywych SWCC ­ zmniejsza błędy ręcznego przetwarzania danych.
• Standaryzowana procedura badania: W pełni zgodny z normami ASTM D6836 i ISO 11274 wyniki badań są uznawane na arenie międzynarodowej.

Co wybrać

Przepływ procesu

• Przygotowanie próbki: Przygotować próbkę gleby o określonej wielkości zgodnie ze standardowymi procedurami; zmierzyć początkową zawartość wody; umieścić w pierścieniu cięcia.
• Płyty ceramiczne nasycone: Całkowicie nasycić ceramiczną płytkę o dużym wpuszczeniu powietrza 15 barów i usunąć wszystkie bąbelki powietrza.
• Instalacja próbki: Umieść nasycony dysk ceramiczny na dnie komory ciśnieniowej; umieść próbkę na dysku ceramicznym, zapewniając dobry kontakt.
• Podłączyć system odwadniania: Podłącz przewód drenażowy do urządzenia pomiarowego objętości (zakres 0-200 ml, dokładność ±0,01 ml).
• Naciśnij powietrze: Stopniowo stosuje się docelowe ciśnienie powietrza (0-1, 5 MPa, swobodnie regulowane) za pomocą wysokoprecyzyjnego regulatoru ­ to reprezentuje pożądaną matrycę ssania.
• Pomiar drenażu i ustalenie równowagi: Gdy drenaż próbki gleby przy tym ssanie osiągnie równowagę, nagrywa się łączną objętość drenażu za pomocą urządzenia do pomiaru objętości.Równowaga jest zazwyczaj uważana za osiągniętą, gdy kolejne odczyty (e.g., w ciągu 24 godzin) zmiana o mniej niż 0,01 ml.
• Zwiększyć odciąganie stopniowo: Zgodnie z planem badań stopniowo zwiększać ciśnienie powietrza (zwiększając w ten sposób matrycowe ssanie) i powtórzyć kroki 5-6 w celu uzyskania danych drenażu w wielu punktach ssania.
• Rozładunek i ważenie próbki: Po zakończeniu wszystkich punktów odsysania, zwolnić ciśnienie powietrza, usunąć próbkę i zmierzyć ostateczną zawartość wody.
• Obliczanie danych: Wykorzystując objętości odprowadzania w każdym etapie ssania wraz z początkową i końcową zawartością wody, obliczyć odwrotnie objętościową zawartość wody (lub stopień nasycenia) w każdym punkcie ssania.
• Wyposażenie krzywej SWCC: wykres wartości wysysających w stosunku do odpowiedniej objętościowej zawartości wody na wykresie półlogarytmicznym; użyj profesjonalnego oprogramowania do wykonania dopasowania krzywej i uzyskania pełnego SWCC.
• Parametry ekstrakcji: Z krzywej SWCC wyodrębnić kluczowe parametry: wartość wejścia powietrza (AEV), zawartość wody pozostałej, nachylenie krzywej itp.
• Tworzenie sprawozdań: sporządzić sprawozdanie z badania zawierające krzywą SWCC i kluczowe parametry.
