Automatyczny permeametr o zmiennej głowicy z podwójną głowicą

opis produktu

Opis

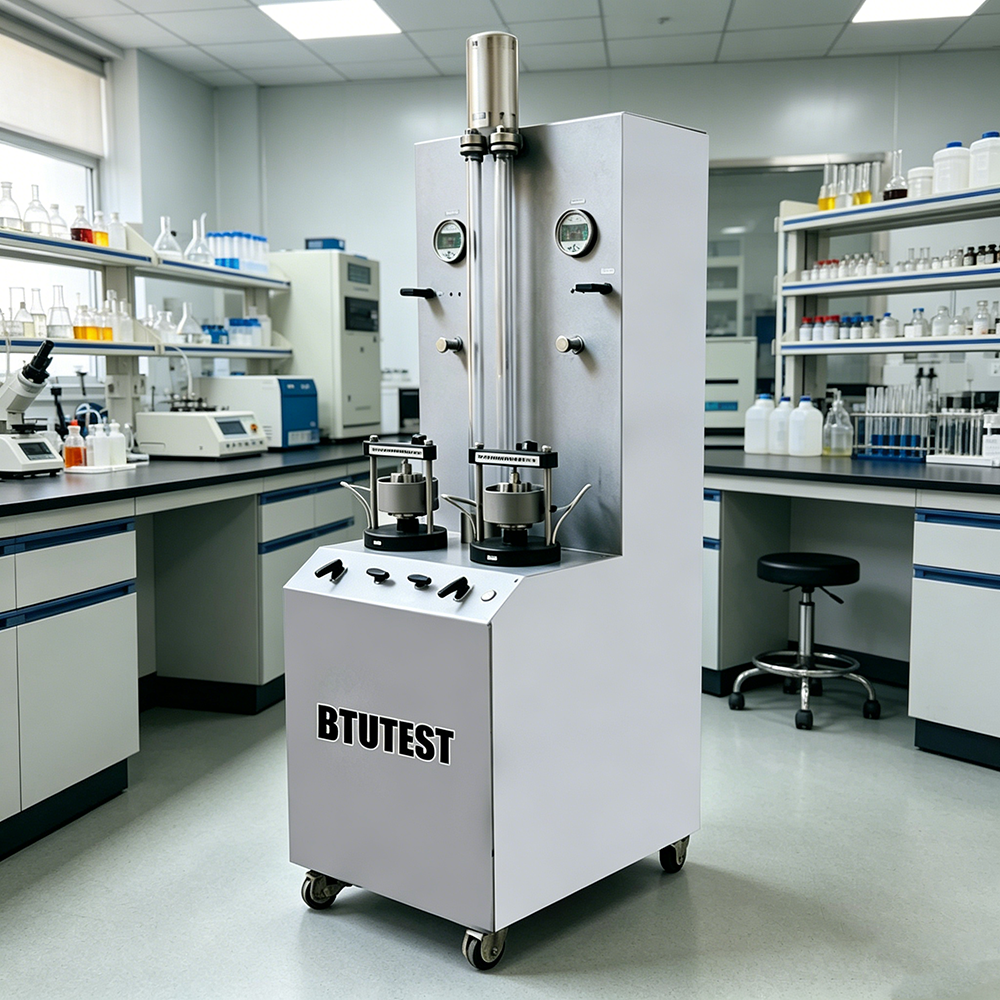

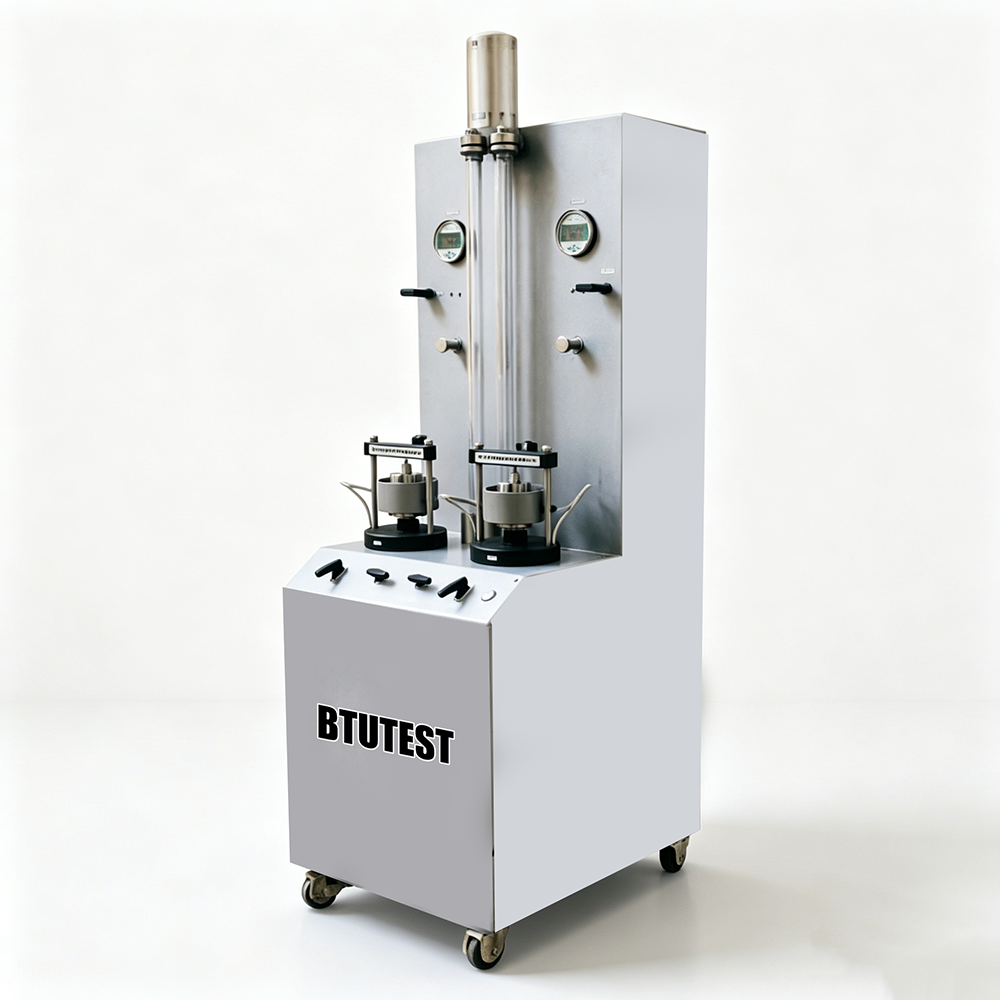

Automatyczny przepuszczalnik z dwustronnym zmienną głowicą BTU-STC-2AP jest aparatem laboratoryjnym, który integruje badania konsolidacji i przepuszczalności.Może jednocześnie stosować ciśnienie konsolidacyjne i ciśnienie przecieku, pomiar współczynnika przepuszczalności próbki gleby za pomocą metody głowy zmiennej.Instrument obejmuje wbudowaną wielokanalizowaną 16-bitową jednostkę pozyskiwania danych AD oraz dedykowane oprogramowanie do pozyskiwania i przetwarzania danych, umożliwiający zautomatyzowane pomiary zmian poziomu wody i deformacji konsolidacji.

Standardy badań

• ASTM D5084(Standardowe metody badawcze do pomiaru przewodności hydraulicznej gleby przy użyciu zmiennej głowicy)
• ASTM D2435(Standardowe metody badań jednowymiarowych właściwości konsolidacji gleby)
• ISO 17892‐11(Próby geotechniczne w laboratorium ️ Określenie przepuszczalności)
• GB/T 50123‐2019(Norma dotycząca metody badań geotechnicznych Testy przepuszczalności i konsolidacji zmiennej głowicy)

Specyfikacja

Szczegóły

• System stosowania ciśnienia konsolidacyjnego: Składa się z regulatorów ciśnienia, cyfrowego miernika ciśnienia LCD, tłoka ciśnienia cylindra, cylindra, łożyska liniowego, zestawu zaworów kulkowych,i ramy reakcji .
• Komórka przepuszczalności: Zawiera pierścień do cięcia, górne/dolne kamienie porowe, czapkę ciśnieniową, pierścień przewodniczący, pierścień uszczelniający, pierścień ściskający, śruby mocujące, podstawę komórki i wyposażenie do szybkiego podłączenia
• System stosowania ciśnienia przepuszczalności: Wykorzystuje regulator ciśnienia, przewód przepuszczalny konwersji powietrza i wody, cyfrowy miernik ciśnienia LCD i zawór kulkowy ustawiony w celu zapewnienia stabilnego i kontrolowanego ciśnienia przeciekania.
• Baza przyrządu: Wykonany z giętej blachy metalowej, zintegrowany z ogniwem przepuszczalności, ramą ładowania i cylindrem; przedni panel wyposażony jest w 6 zespołów zaworów kulkowych, przycisk przełącznika zasilania itp.
• Pomiar poziomu wody: czujnik zmiany objętości (lub czujnik ciśnienia różniczkowego) mierzy zmiany poziomu wody w zakresie od 0 do 40 cm i z dokładnością 0,1 cm.
• Wyświetlacz i układ sterujący: Panel zawiera precyzyjne cyfrowe wyświetlacze LCD, rurę pomiarową do konwersji powietrza i wody, regulator ciśnienia i zbiornik wody.
• Zbieranie danych: Wbudowana 16-bitowa jednostka odbioru AD łączy się z komputerem za pośrednictwem USB, jednocześnie odbierając 2 kanały przesunięcia i 2 kanały sygnałów zmiany objętości.
• Konstrukcja o niskiej mocy: zasilanie prądem stałym 24 V, ≤24 W ‡ nadaje się do badań długotrwałych.
• Akcesoria opcjonalne: Pionowy czujnik przemieszczenia (0-12,7 mm, dokładność ±0,01 mm) do pomiaru deformacji konsolidacji.

Zastosowanie

• Określenie zmiennego współczynnika przepuszczalności głowy dla gleb drobnych ziaren (glin, osadów) i niektórych gleb piaszczystych
• Połączone badania przepuszczalności przez konsolidację w celu zbadania wpływu ciśnienia na przepuszczalność
• Ocena charakterystyki przecieków dla rdzeni tam ziemskich, podłóg drogowych i materiałów nienaruszalnych
• Automatyzacja nauczania i badań w geotechnicznych laboratoriach uniwersyteckich i instytucjonalnych
• Uzyskiwanie parametrów przepuszczalności warstw gleby w geotechnicznych badaniach obiektu

Zalety

• Projektowanie podwójnej grupy: Badanie dwóch próbek jednocześnie, zwiększenie wydajności i oszczędność czasu.
• Zintegrowana konsolidacja + przepuszczalność: umożliwia stosowanie ciśnienia konsolidacyjnego w celu symulacji warunków naprężenia in situ przed badaniem przepuszczalności
• Wysoce zautomatyzowane: Wbudowana jednostka odbioru + oprogramowanie automatycznie rejestruje zmiany poziomu wody i deformacje konsolidacji, zmniejszając błędy ludzkie.
• Szeroki zakres pomiaru poziomu wody: 0 ‰ 40 cm z dokładnością 0,1 cm ‰ spełnia wymagania badania głowicy zmiennej.
• Dokładna regulacja ciśnienia: wykorzystuje cyfrowe mierniki ciśnienia LCD, regulatory ciśnienia i cylindry: ciśnienie konsolidacyjne do 800 kPa, ciśnienie przepuszczalności do 200 kPa.
• Niska moc i bezpieczny: zasilanie prądem stałym 24 V, niskie zużycie energii ­ nadaje się do długotrwałej pracy laboratoryjnej.
• Elastyczne opcje: Opcjonalne czujniki przesunięcia wysokiej precyzji do jednoczesnego pomiaru kompresji konsolidacyjnej.

Co wybrać

Przepływ procesu

• Przygotowanie próbki: Przygotuj próbkę gleby o wymiarach φ61,8 mm × 40 mm (lub 20 mm) zgodnie ze standardowymi procedurami.
• Instalacja próbki: Umieść próbkę w komórce przepuszczalności (pierścień tnący + górne/dolne kamienie porowe), zainstalować elementy uszczelniające i zacisnąć.
• Połączenie z systemem: Podłącz układ ciśnienia konsolidacyjnego, układ ciśnienia przepuszczalności, czujnik poziomu wody i opcjonalny czujnik przemieszczenia.
• Stosowanie ciśnienia konsolidacyjnego: Ustawić żądane ciśnienie konsolidacyjne (0-800 kPa) za pomocą regulatoru ciśnienia; umożliwić konsolidację próbki pod określonym ciśnieniem, rejestrując kompresję.
• Wykorzystanie ciśnienia przepuszczalności: Po ustabilizowaniu się konsolidacji ustawić ciśnienie przepuszczalności (0~200 kPa) i rozpocząć próbę przepuszczalności głowicy zmiennej.
• Zbieranie danych: Oprogramowanie automatycznie rejestruje spadek poziomu wody (lub odczyty czujników zmiany objętości) w stosunku do czasu i opcjonalnie rejestruje zmiany przemieszczenia.
• Obliczenie współczynnika przepuszczalności: Oprogramowanie automatycznie oblicza współczynnik przepuszczalności za pomocą formuły zmiennej głowicy.
• Tworzenie raportu: sporządzenie sprawozdania z badania zawierającego krzywe poziomu wody w czasie, wyniki współczynnika przepuszczalności oraz dane dotyczące deformacji konsolidacji.
