Automatyczne urządzenie do bezpośredniego ścinania nienasyconego

opis produktu

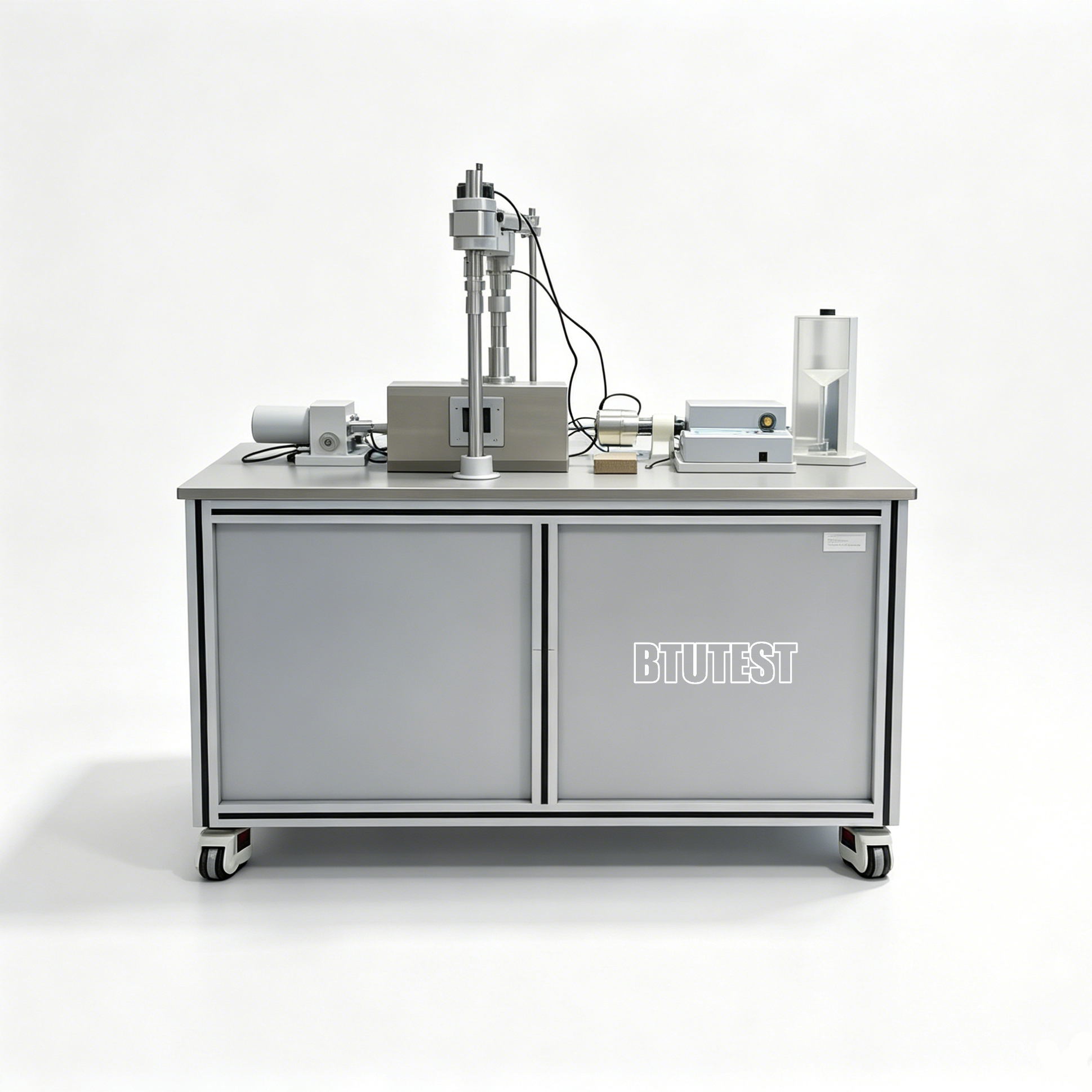

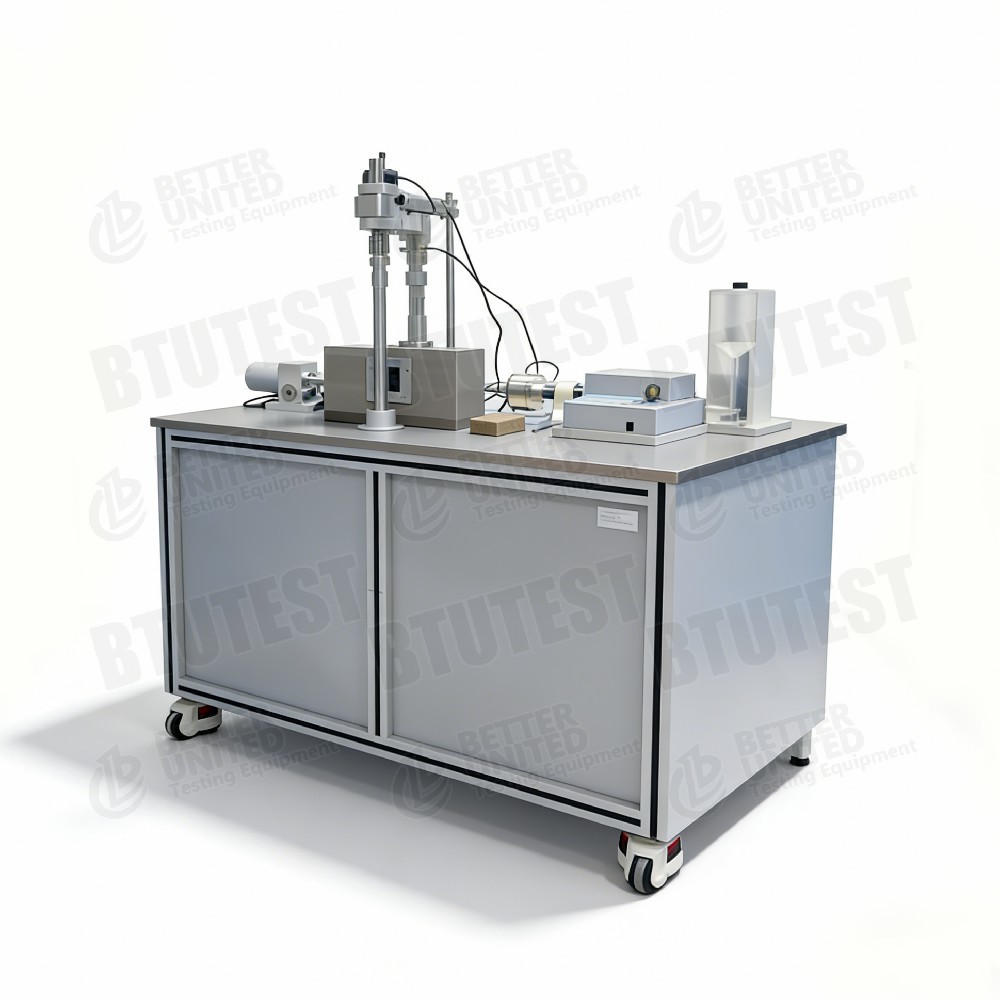

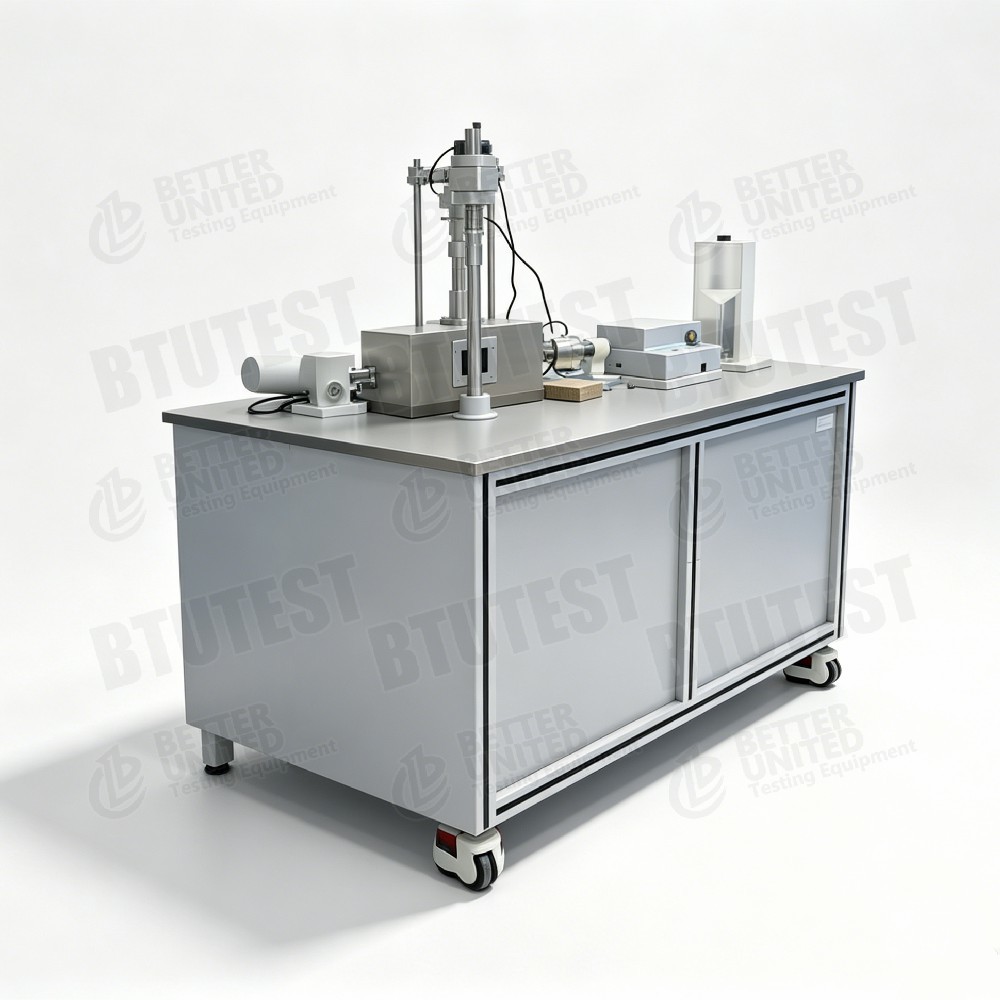

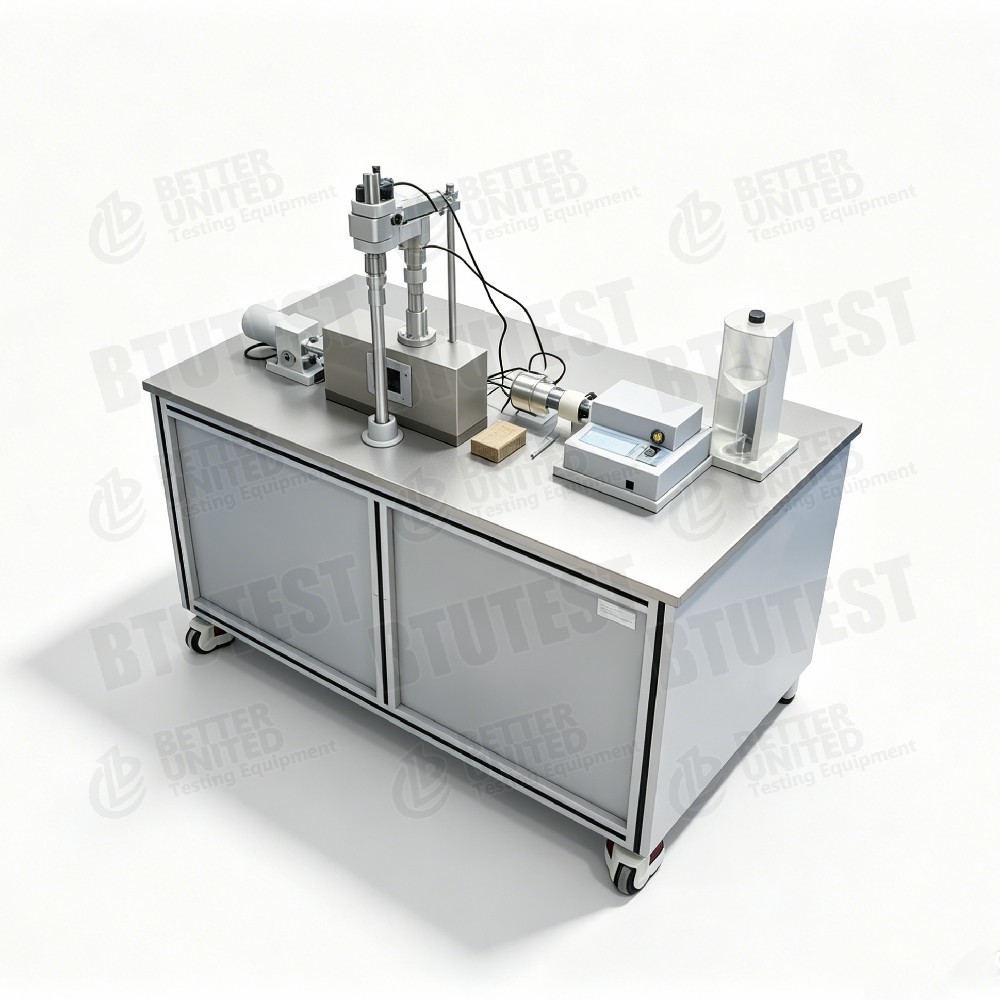

Całkowicie automatyczne nienasycone aparaty do bezpośredniej cięcia

Opis

To sprzętcałkowicie automatyczne nienasycone aparaty do bezpośredniego cięcia, modeleBTU-2Ua takżeBTU-2UM, stosowany do określania parametrów wytrzymałości cięcia gleb nienasyconych w różnych warunkach ssania.jest wyposażony w czujniki o wysokiej precyzji i automatyczne urządzenie do płukania bąbelków, a także obsługuje opcjonalną kontrolę temperatury.

GłównyFWyroby:

• Rozmiar próbki: Ø61,8 × H20 mm (inne rozmiary nie są wymagane).
• Przy normalnym obciążeniu: 2U ¥ 0-400 kPa automatyczne sterowanie; 2UM ¥ 0-3200 kPa automatyczne sterowanie.
• Normalne przesunięcie: 0-12,7 mm, dokładność 0,003 mm, rozdzielczość 0,001 mm.
• Siła cięcia horyzontalnego: 2U ± 5 kN; 2UM ± 10 kN, dokładność ± 0,1% FS.
• Szybkość obcięcia: 0,0001-6 mm/min, ustawianie stopniowe.
• Ciśnienie wody w porach: 0-0,1 MPa, dokładność 0,1 kPa, rozdzielczość 0,1 kPa.
• Ciśnienie powietrza w porach: 0-0,9 MPa, dokładność 1 kPa.
• Pomiar zmiany objętości: 0-100 ml, dokładność ±0,01 ml, rozdzielczość 0,001 ml.
• Płytka ceramiczna: 500 kPa wysokiego powietrza, importowana z USA.
• Metoda sterowania: klawiatura membranowa o 16 klawiszach + ekran LCD 240×128.
• Oprogramowanie do pozyskiwania i przetwarzania: obejmuje rejestrator danych i oprogramowanie Windows.
• Specjalna cecha: W pełni automatyczne urządzenie spłukiwania powietrza dyfuzyjnego do spłukiwania bąbelków pod dyskiem ceramicznym i pomiaru objętości powietrza dyfuzyjnego.
• Opcjonalnie: układ regulacji temperatury (5-40 °C).

Standardy badań (międzynarodowe)

ASTM D3080(Próba bezpośredniego cięcia)

ASTM D5298(Pomiar odciągania)

ASTM D6836(Metoda badań gleb nienasyconych, w tym technika translacji osi)

ISO 17892‐10(Próba bezpośredniego cięcia)

BS 1377-7(Próba bezpośredniego cięcia)

Wymagania dotyczące:(silność pozostałości ‡ do celów odniesienia)

Urządzenie kontroluje odsysanie matryczne przy użyciu techniki przeniesienia osi i spełnia podstawowe wymagania powyższych norm dotyczących badań gleb nienasyconych.

Specyfikacja

Szczegóły

• Technika przekładu osiWykorzystuje ciśnienie powietrza w porach (ua) przy zachowaniu ciśnienia wody w porach (u_w = 0 lub kontrolowane), umożliwiając niezależną kontrolę matrycy s = ua
• Płyty ceramiczne o wysokim wpuszczeniu powietrzaWskaźnik wchłaniania powietrza (importowany) 500 kPa, zdolny do kontrolowania wsucia w zakresie 0-500 kPa, pokrywający większość potrzeb badań gleb nienasyconych.
• Urządzenie do płukania powietrza rozproszonego W pełni automatyczne okresowe spłukiwanie bąbelków powietrza gromadzących się pod dyskiem ceramicznym, zapobiegające zatarciu się dróg wodnych i zapewniające stabilną kontrolę wysysającą;mierzy również objętość powietrza rozproszonego do korekty drenażu.
• Normalna różnica obciążenia/
• 2U: maksymalne normalne naprężenie 400 kPa, odpowiednie do płytkich, nienasyconych gleb lub badań niskiego naprężenia.
• 2UM: maksymalne normalne naprężenie 3200 kPa, może symulować głębokie nienasycone gleby lub warunki wysokiego naprężenia.
• Horyzontalna siła cięcia2U: 5 kN (maksymalne naprężenie cięcia ~1,67 MPa); 2UM: 10 kN (~3,3 MPa), odpowiednie do gleb o wysokiej wytrzymałości lub gruboziarnistych.
• Wysoce precyzyjne pomiary objętościWyniki badań pokazują, że w przypadku niewysyconych gleb, w których występuje niewielka zmiana objętościowa, w przypadku niewysyconych gleb można obserwować niewielkie zmiany drenażu/absorpcji.
• Opcja regulacji temperaturySystem 5-40 °C do badania wpływu temperatury na wytrzymałość nienasyconej gleby.
• Funkcje oprogramowania Automatyczne pozyskiwanie danych, wyświetlanie krzywej w czasie rzeczywistym, obliczanie parametrów siły cięcia.

Zastosowanie

• Stabilność nienasyconego nachyleniaW celu wykonania analizy osunięć ziemi spowodowanych opadami deszczu należy określić c′, φ′, φb w warunkach różnych naprężeń netto normalnych i odsysów.
• Gleby ekspansywne i składane Badanie wpływu zmian wchłaniania (zawartości wody) na siłę cięcia.
• Pokrywki składowisk Ocena zachowania mechanicznego gleb nienasyconych.
• Podklasy i podstawyW celu uzyskania parametrów wytrzymałości dla gleby powyżej strefy kapilarnej.
• Głębokie, nienasycone glebyModel 2UM może symulować normalne naprężenia do 3,2 MPa, odpowiednie dla głębokich warstw gleby lub wysokich wypełnienia.
• Badania wpływu temperaturyW przypadku zastosowania urządzeń do kontroli temperatury, które nie są włączone do systemu kontroli temperatury (np. geotermalne, unieszkodliwianie odpadów jądrowych)

Zalety

• Całkowicie automatyczne sterowanie odsysaniem– Axis‑translation combined with an automatic diffused air flushing device ensures long‑term stable suction control.
• Wysokiej precyzji pomiary Zmiana objętości 0,001 mm, zmiana objętości 0,001 mL, ciśnienie wody w porach 0,1 kPa spełniające wymagania badawcze.
• Dwa modele obejmują szeroki zakres obciążeńW przypadku gruntów o wysokim napięciu i głębokości niewysokiej 3200 kPa
• Opcja wysokiej siły cięcia2UM zapewnia 10 kN siły poziomej do testowania ziemi o wysokiej wytrzymałości lub grubej.
• Automatyczne płukanie powietrza dyfuzyjnegoWyeliminuje ręczną interwencję, zapewnia ciągłość badań i poprawia niezawodność danych.
• Pomiar objętości o wysokiej rozdzielczości– 0.001 mL accurately captures small volume changes during drainage/absorption.
• Opcja regulacji temperatury– Optional 5‑40 ℃ module for studying temperature‑suction‑strength coupling.
• Łatwa obsługaKlawisze membranowe + ekran LCD, z oprogramowaniem Windows do w pełni zautomatyzowanych procedur testowych.

Co wybrać

Wybierz model na podstawie wymogów badań:

Uwaga: Jeśli wymagany jest inny rozmiar próbki (inny niż Ø61,8 mm), można zamówić specjalne pudełka do cięcia u producenta.

Przepływ procesu

Przykład:Niezasycone badanie bezpośredniego cięcia (konsolidowane odprowadzane, kontrolujące normalne naprężenie netto i odsysanie)wykorzystując BTU-2U lub 2UM.

• Przygotowanie dysków ceramicznych

Wypłukać dysk ceramiczny o pojemności 500 kPa w odwietrzonej wodzie i nałożyć próżnię do nasycenia (odjąć bąbelki powietrza).

Zainstaluj dysk ceramiczny w podłożu pudełka do cięcia, zapewniając dobrą uszczelnienie.

• Przygotowanie próbki

Wyciąć nienasyconą glebę lub przygotować próbkę z nowej formy za pomocą pierścienia cięcia Ø61,8 × 20 mm.

Mierzyć początkową zawartość wody i gęstość.

• Instalacja próbki

Umieść próbkę na dysku ceramicznym, a następnie zainstaluj porowaty kamień i płytę ładowania.

Zmontuj górną skrzynkę do cięcia i umieść element do aparatu do cięcia bezpośredniego.

Połączyć przewód ciśnienia powietrza w porach (w górnej części skrzynki do cięcia) i czujnik ciśnienia wody w porach (poniżej dysku ceramicznego).

Podłącz układ pomiaru zmiany objętości (do przewodu drenażowego).

• Wciągnij

Wykorzystuje się ciśnienie docelowe powietrza (np. 100 kPa) za pośrednictwem regulatora ciśnienia powietrza porycznego.

Linia drenażowa jest otwarta na atmosferę, więc matryca s = ua = 100 kPa.

Uruchom urządzenie do automatycznego spłukiwania powietrza rozproszonego (periodyczne spłukiwanie), odnotować zmianę objętości, dopóki drenaż nie ustabilizuje się.

• Stosowanie napięcia netto normalnego

Wykorzystuje się docelowe napięcie netto normalne σ_net (np. 200 kPa) za pośrednictwem automatycznego systemu normalnego obciążenia.

Całkowite napięcie normalne σ = σ_net + ua = 300 kPa.

Zapisz normalne przesunięcie, dopóki konsolidacja nie będzie stabilna.

• Ustawić parametry cięcia

W oprogramowaniu należy ustawić szybkość obcięcia (np. 0,02 mm/min w przypadku powolnego obcięcia lub 0,8 mm/min w przypadku szybkiego obcięcia).

Ustawić limit przesunięcia cięcia (np. 6 mm).

Wybierz "standardowy moduł cięcia" lub "szybki moduł cięcia".

• Rozpocznij strzyżenie.

Uruchom horyzontalny silnik krokówkowy, aby przesunąć skrzynkę do cięcia.

Oprogramowanie rejestruje w czasie rzeczywistym poziomą siłę cięcia, przemieszczenie poziome, normalne przemieszczenie, zmianę objętości, ciśnienie wody w porach i czas.

Krzywa przemieszczania naprężenia poprzez cięcie.

• Stan zatrzymania

Automatycznie zatrzymuje się, gdy osiągnięto ustawione wcześniej przesunięcie cięcia lub po wyraźnym spadku napięcia cięcia.

• Rozbiórka i czyszczenie

Wyładować normalną siłę, uwolnić ciśnienie powietrza porów.

Wyjąć próbkę, oczyścić skrzynkę i dysk ceramiczny.

Uruchom urządzenie spłukiwania, aby oczyścić linie pod dyskiem ceramicznym.

• Przetwarzanie danych

Oprogramowanie oblicza napięcie szczytowe (lub pozostałe napięcie).

W przypadku ciągłego wchłaniania i zmieniającego się napięcia normalnego netto, wykresuj obudowę Mohr-Coulomba, aby uzyskać efektywne parametry wytrzymałości naprężenia c′ i φ′.

W przypadku stałego napięcia normalnego netto i zmiennego wchłaniania obliczyć φb.

Wygenerować raport z testu.

Podsumowanie:BTU-2U/2UM to w pełni automatyczne nienasycone aparaty do bezpośredniego cięcia, wykorzystujące przemianę osi do sterowania odsysaniem, wyposażone w automatyczne urządzenie do płukania powietrza dyfuzyjnego i czujniki wysokiej precyzji.2U jest odpowiedni dla konwencjonalnych gleb nienasyconych (max.. normalne napięcie 400 kPa), natomiast 2UM jest przeznaczony do głębokich nienasyconych gleb o wysokim napięciu (maksymalnie 3200 kPa).,Wybór powinien opierać się przede wszystkim na wymaganym normalnym zakresie naprężeń i mocy cięcia.
