Aparat do bezpośredniego ścinania

opis produktu

Urządzenia do bezpośredniego cięcia

Opis

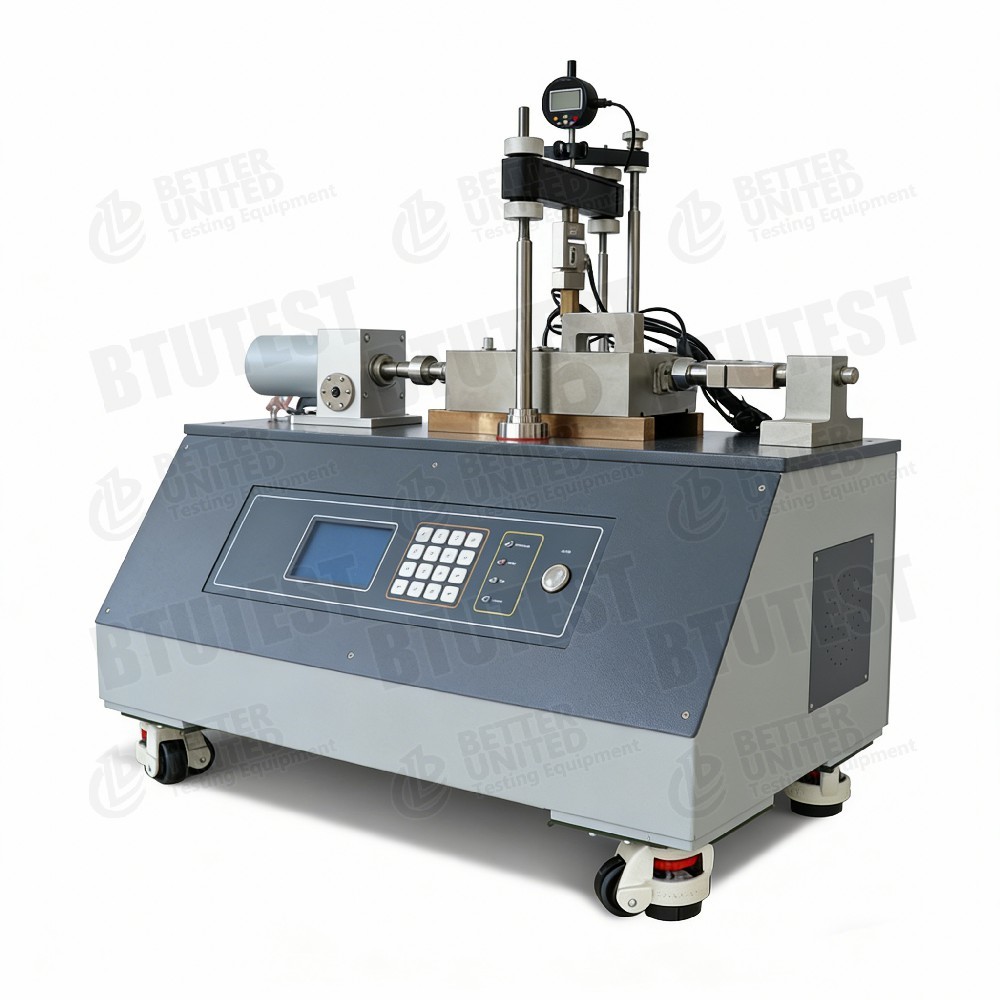

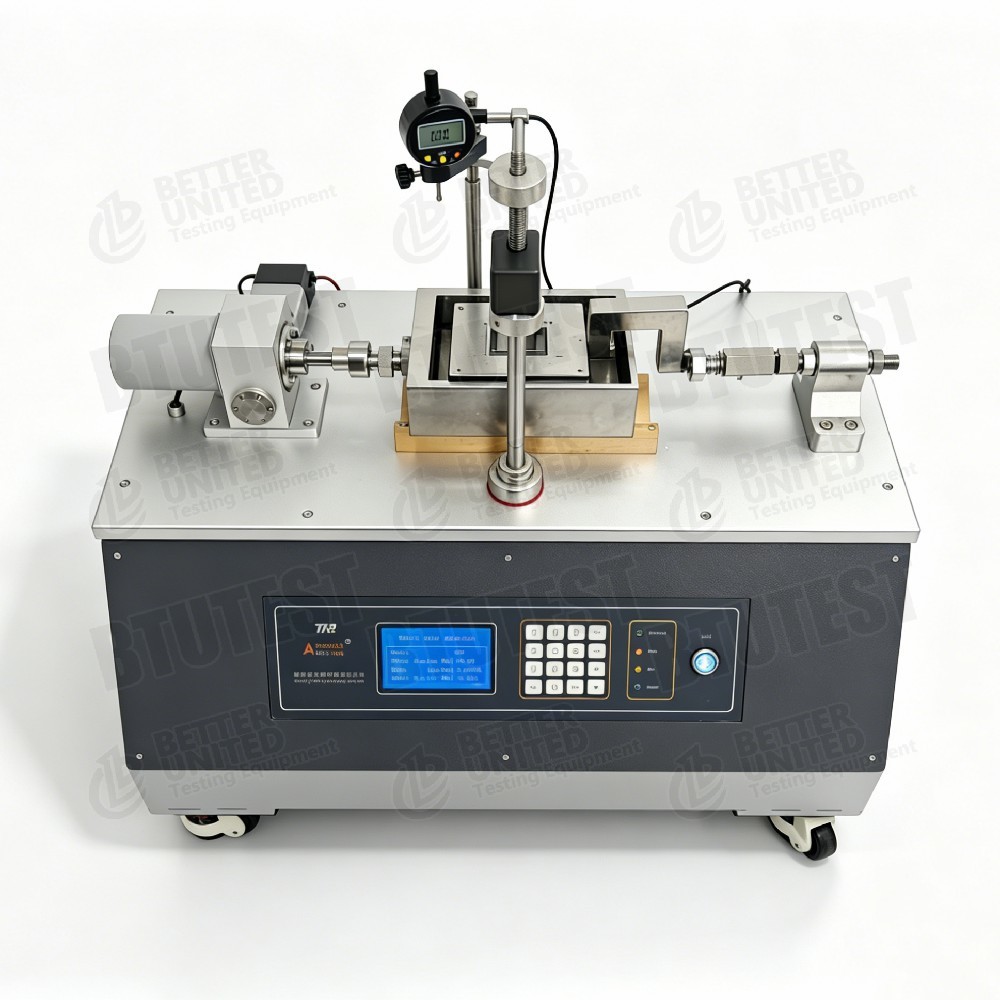

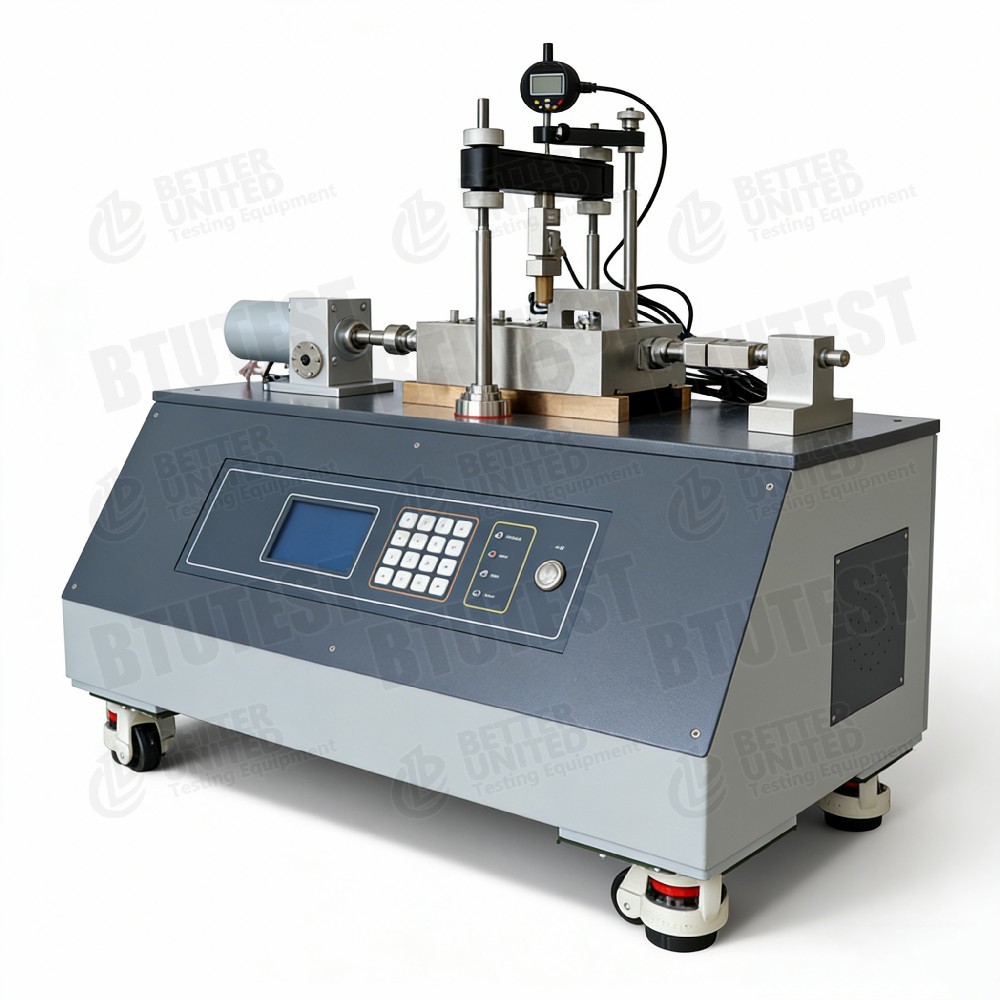

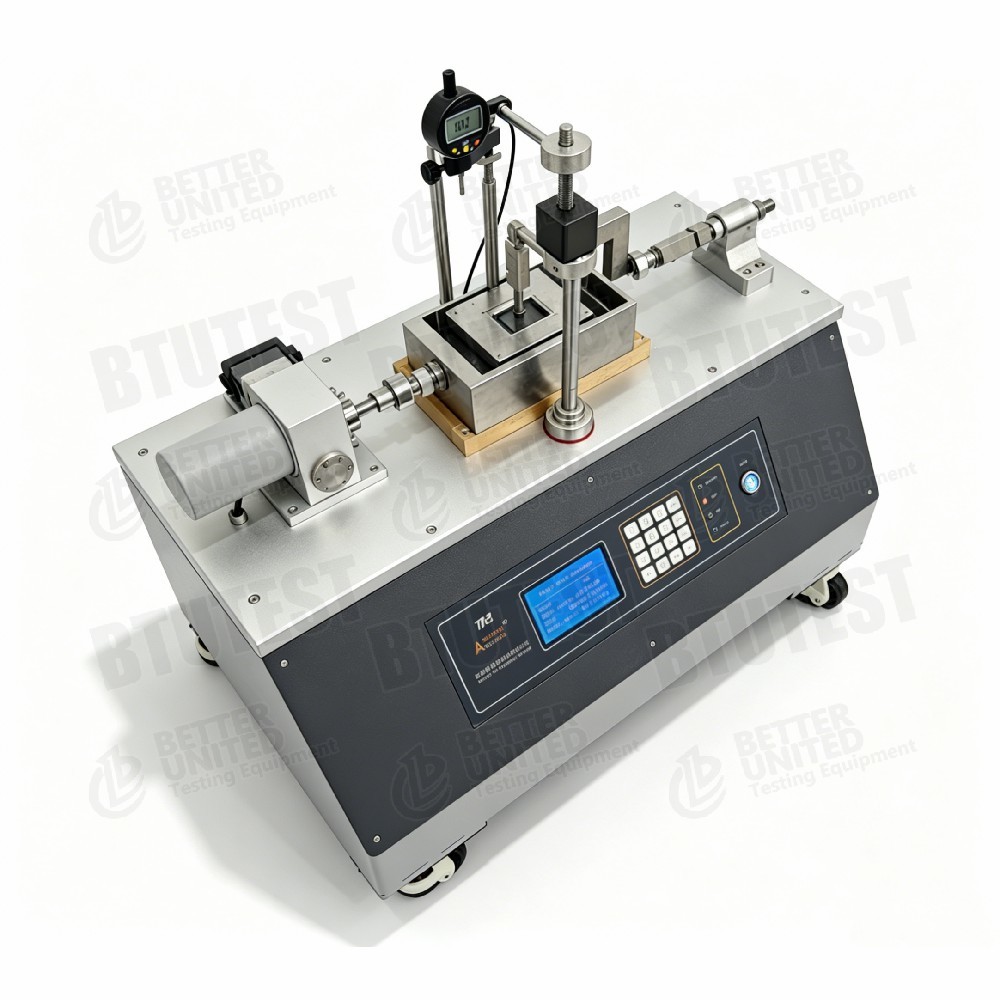

W sprawieBTU- DDS-5F Całkowicie zautomatyzowany system cięcia bezpośredniego/pozostałegojest przeznaczony do określania wytrzymałości cięcia i pozostałej wytrzymałości cięcia gleby, skierowany do laboratoriów akademickich i instytucji badawczych.

• Odwracalny napęd krokowy.
• Prędkość cięcia regulowana (minimum 0,00001 mm/min).
• Zasilanie: 110 ̊220 V.
• Normalne obciążenie metodą automatycznego napędu pneumatycznego lub mechanicznego napędzanego silnikiem (wyeliminuje martwe ciężary).
• Wbudowany mechanizm odwracania siły napędowej do obrócenia cięcia.
• Działanie za pomocą oprogramowania BTU z wstępnie ustawionymi modułami badawczymi; automatyczne pozyskiwanie i przetwarzanie danych.
• Wysoka dokładność, wysoka automatyzacja, łatwa obsługa.

Standardy badań (międzynarodowe)

ASTM D3080 ((Standardowa metoda badawcza do badania bezpośredniego cięcia gleby)

ASTM D6467 ((Siła resztkowa obcięcia pierścienia ∼ podobna zasada obcięcia wzajemnego)

ASTM D7608 ((Wzmocnienie pozostałości nasyconych gleb spójnych)

ISO 17892‐10 ((Próba bezpośredniego cięcia)

BS 1377‐7 ((Próba bezpośredniego cięcia)

Zdolność obrócania się do cięcia dla wytrzymałości pozostałej spełnia wymagania niniejszych norm w odniesieniu do prędkości cięcia, napięcia normalnego i określania wytrzymałości pozostałej.

Specyfikacja

Szczegóły

• Zwrotny napęd silnikowy krokowy¢ umożliwia automatyczne obrócenie cięcia w celu testowania siły pozostałości.
• Normalne obciążeniePneumatyczne (regulowane ciśnienie powietrza) eliminuje ciężary; opcjonalne obciążenie silnika mechanicznego jest również dostępne.
• Projektowanie skrzyni do koszenia– Standard square boxes (100 mm, 60 mm) with multiple round box options (50–100 mm diameter) for different specimen types.
• Wbudowany mechanizm odwracania pchnięcia– Shear box assembly can change direction automatically, allowing multiple forward/backward cycles.
• Wysokiej precyzji pomiar przesunięcia W pionie: cyfrowy wskaźnik tarczy (1 μm rozdzielczości); poziomo: koder silnika (1 μm rozdzielczości).
• Oprogramowanie modułoweModuły wstępnie ustawione: rejestracja danych, konsolidacja, obcinanie, szybkie obcinanie, obcinanie wzajemne.
• Interfejs sterowaniaPanel przedni z ekranem LCD o wymiarach 240×128 i klawiaturami dotykowymi do obsługi ręcznej (stawianie prędkości, szybki ruch, zatrzymanie).
• Instalacja i koncentracjaSzczegółowe instrukcje dotyczące wyrównania, okablowania, podłączenia czujników i centralnego ustawienia pionowego pręta ładowania wraz z wciągiem skrzynki ścinkowej.

Aplikacja

• Konwencjonalne badania bezpośredniego cięcia Szybkie cięcie, skonsolidowane cięcie, powolne cięcie w celu uzyskania parametrów maksymalnej wytrzymałości cięcia (c, φ).
• Badania wytrzymałości pozostałości Wzajemne cięcie w celu określenia resztkowej wytrzymałości cięcia (cr, φr) do analizy stabilności nachylenia (zwłaszcza gleby w strefie poślizgu).
• Badania geotechniczne Zapewnia parametry projektowe dla fundamentów, zboczy, nabrzeży.
• Badania i nauczanie Badania z zakresu mechaniki gleby na uniwersytetach i instytucjach badawczych.
• Badania cykliczne/wzajemne cięciaZmniejszenie wytrzymałości, zmiana sztywności cięcia przy wielokrotnym obciążeniu.

Zalety

• Całkowicie automatyczne sterowanie komputerowe od ładowania do przetwarzania danych, zmniejszając błędy ludzkie.
• Żadnych martwych ciężarów Pneumatyczne normalne obciążenie eliminuje kłopotliwe obsługiwanie ciężarów, zwiększając efektywność i bezpieczeństwo.
• Wzajemna zdolność cięciaWbudowane odwrócenie siły napędowej automatycznie wykonuje obcięcie do przodu/wstecz w celu uzyskania siły resztkowej bez ręcznej interwencji.
• Szeroki zakres prędkości cięcia¥ 0,00001 ¥ 9,99999 mm/min pokrywa się ze ślizganiem do szybkiej obcięcia.
• Sterowniki o wysokiej dokładnościZmiany zestawów w celu zapewnienia dokładności ± 0,15% FS; rozdzielczość przemieszczenia 1 μm, spełniająca rygorystyczne wymagania badawcze.
• Wielokrotne opcje skrzyni do obcięciaW przypadku różnych rodzajów gleby (niezakłóconych, przekształconych)
• Oprogramowanie modułoweUżytkownicy wybierają moduły testowe, ustawiają wstępne parametry i uruchamiają je jednym kliknięciem.
• Elastyczne działanie ręczne sterowanie przednim panelem lub w pełni automatyczne sterowanie komputerowe.
• Kompaktny projekt820×500×770 mm, odpowiedni do stanowisk laboratoryjnych.

Co wybrać

Wybór systemu lub akcesoriów na podstawie potrzeb badawczych:

1. Tylko najwyższa wytrzymałość (konwencjonalne bezpośrednie obcięcie) Użyj standardowej skrzyni obcięcia (100 × 100 mm lub 60 × 60 mm) i standardowego obcięcia lub szybkiego obcięcia modułu.

2. siła resztkowa (odwzajemnione cięcie) √ podstawowa funkcja tego systemu; wybierz √ moduł odwzajemnionego cięcia √, ustaw cykle i amplitudę przemieszczenia.

3. Różne rozmiary próbek ◄

- Próbki gleby o drobnych ziarnach / standardowe pierścienie: okrągłe pudełko Ø61,8 mm.

- Grubą glebę lub glebę z zakłóceniami: kwadrat 100×100 mm lub 60×60 mm.

- Inne rozmiary (Ø50, Ø70, Ø100 itp.) dostępne na żądanie.

4.Normalna metoda ładowania  Standardowe ładowanie pneumatyczne wymaga podaży sprężonego powietrza.

5Jeśli budżet jest ograniczony i nie ma potrzeby obrócania cięcia lub automatycznego normalnego ładowania, należy rozważyć tradycyjny aparat bezpośredniego cięcia typu dźwigni.

6Moduły oprogramowania  Standardowa konfiguracja obejmuje rejestrowanie danych, konsolidację, obcinanie, szybkie obcinanie, obcinanie wzajemne.Potwierdzenie, czy wymagane są dodatkowe funkcje post-procesowania lub raportowania.

Przepływ procesu

Przykład: skonsolidowane niewyciekane obróbne cięcie (silność pozostałości) na glinie nasyconej

1. Przygotowanie próbki ️ Wycinanie lub przekształcanie próbki (np. Ø61,8 mm okrągła lub 60×60 mm kwadratowa).

2. Instalacja próbki ️ Umieść próbkę w dolnej skrzynce do cięcia, wyrównaj górną skrzynkę, zainstaluj porowaty kamień i płytę ładowania.podłączyć pionową ogniwkę obciążenia i pionowy przetwornik przemieszczenia (cyfrowy wskaźnik tarczy)W środku pręta ładowania znajduje się górne wcięcie skrzynki ścinkowej.

3. Stosowanie napięcia normalnego Ustawić docelowe napięcie normalne (np. 100 kPa) za pośrednictwem układu pneumatycznego. W oprogramowaniu wybierz standard module konsolidacji ; zapisać odkształcenie pionowe, aż konsolidacja będzie stabilna.

4Ustawić parametry cięcia

- Wybierz “modul odwzajemniania cięcia”.

- Ustawić prędkość cięcia (np. 0,5 mm/min).

- Ustawić kierunek cięcia: do przodu do przesunięcia (np. 5 mm), a następnie do tyłu; określić liczbę cykli.

- Ustawić warunki zatrzymania (np. całkowite przesunięcie 10 mm lub stabilizacja naprężenia cięcia).

5. Rozpocznij obcinanie. Zamknij zawór drenażowy (nieobcinany) lub trzymaj go otwartym (obcinany). Rozpocznij badanie. Horyzontalny silnik krokany napędza skrzynkę obcinania. Oprogramowanie rejestruje naprężenie obcinania, przesunięcie obcinania,przesunięcie pionowe (zmiana objętości), czas itp. krzywa przemieszczenia naprężenia cięcia w czasie rzeczywistym.

6Po kilku cyklach naprężenie prędkości prędkości prędkości prędkości prędkości prędkości prędkości prędkości prędkości prędkości prędkości prędkości prędkości prędkości prędkości prędkości prędkości prędkości

7. zakończenie i rozbiórka przerwanie cięcia, rozładowanie normalnego naprężenia. usunięcie próbki, obserwacja powierzchni cięcia, czyszczenie skrzynki cięcia i czujników.

8. Przetwarzanie danych Oprogramowanie automatycznie identyfikuje napięcia szczytowe i resztkowe dla każdego kierunku cięcia.obliczyć pozostały kąt tarcia φr i pozostałą spójność cr. Wygenerowanie sprawozdania z badania (krzywy, parametry).

Do szybkiego lub standardowego cięcia (bez wzajemnego cięcia): Wybierz “modul szybkiego obcięcia” lub “modul standardowego obcięcia”, ustaw prędkość obcięcia i zatrzymaj przemieszczenie, obcięcie w jednym kierunku do awarii.

Podsumowanie:BTU-DDS-5F to w pełni zautomatyzowany system cięcia bezpośredniego/pozostałego, wyposażony w pneumatyczne normalne obciążenie, cięcie wzajemne, szeroki zakres szybkości cięcia i czujniki o wysokiej dokładności.Jest odpowiedni zarówno do konwencjonalnych badań prądu bezpośredniego, jak i siły resztkowejPrzy wyborze należy wziąć pod uwagę wielkość próbki, potrzebę obrócenia cięcia i dostępność sprężonego powietrza.Szczególnie wartościowa dla badań osunięć ziemi wymagających siły pozostałości gleby w strefie ślizgu.
