Automatyczny, trójosiowy, trójosiowy aparat pełzający z kontrolowaną temperaturą

opis produktu

                                             Automatyczny, trójosiowy, trójosiowy aparat pełzający z kontrolowaną temperaturą

1. Opis

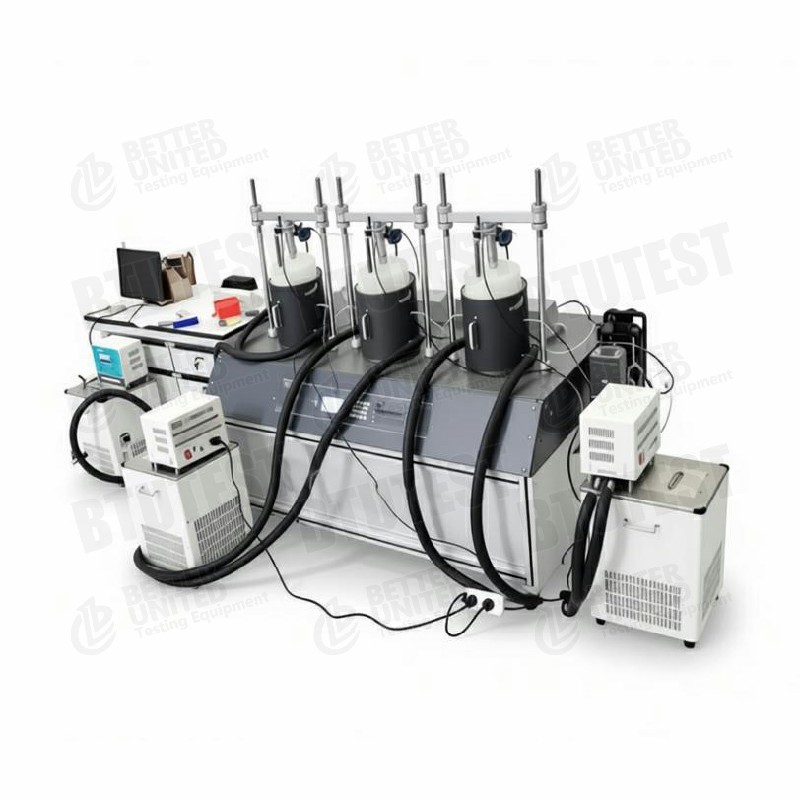

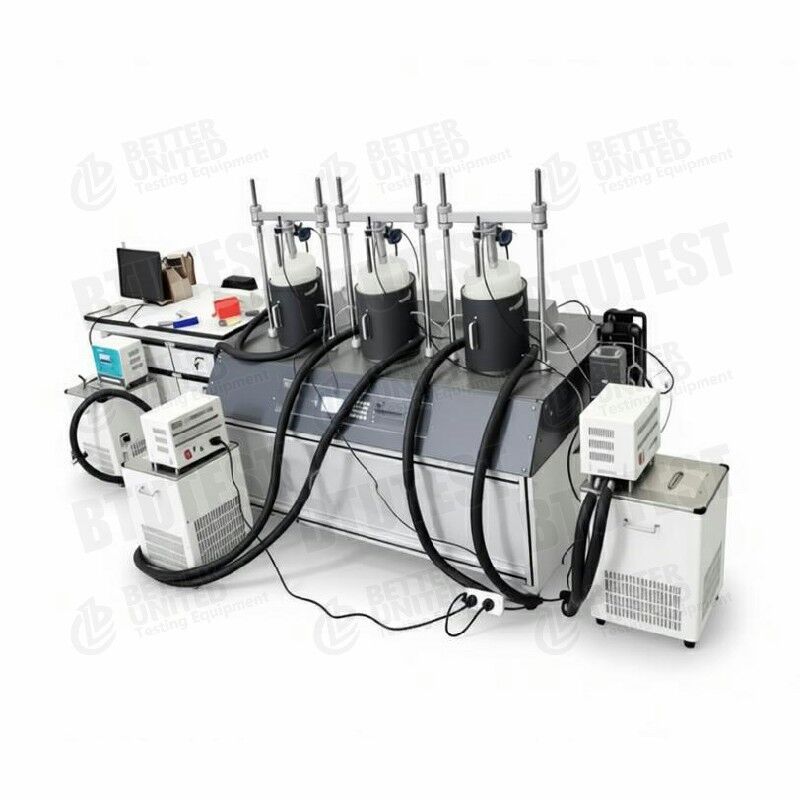

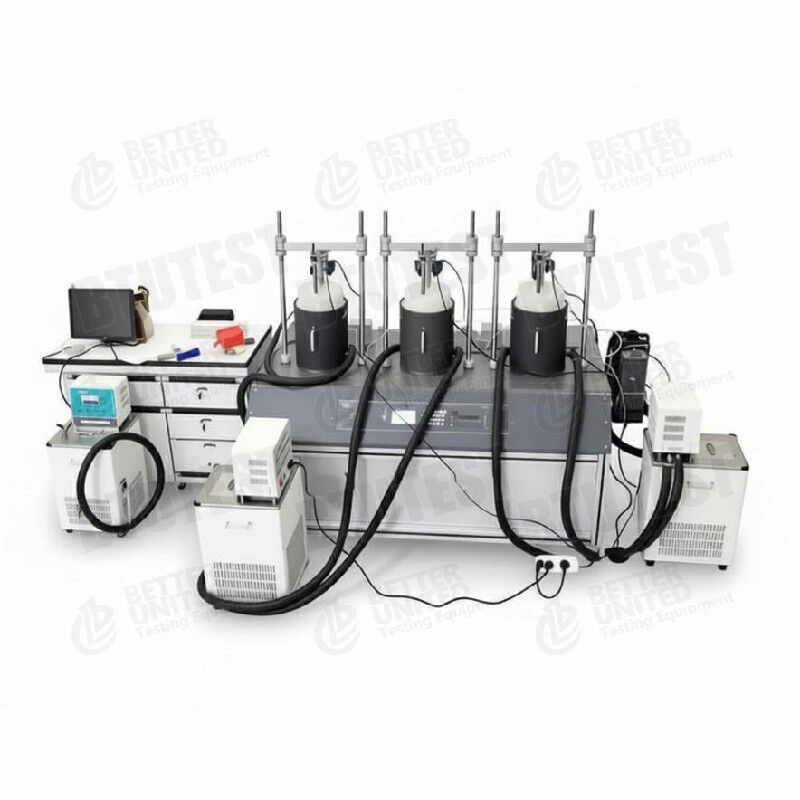

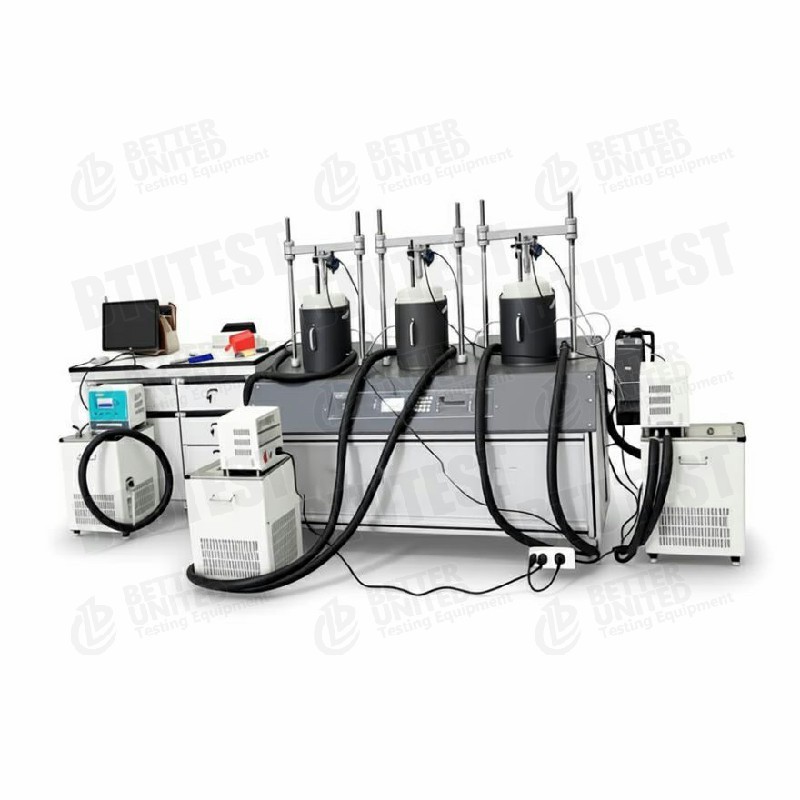

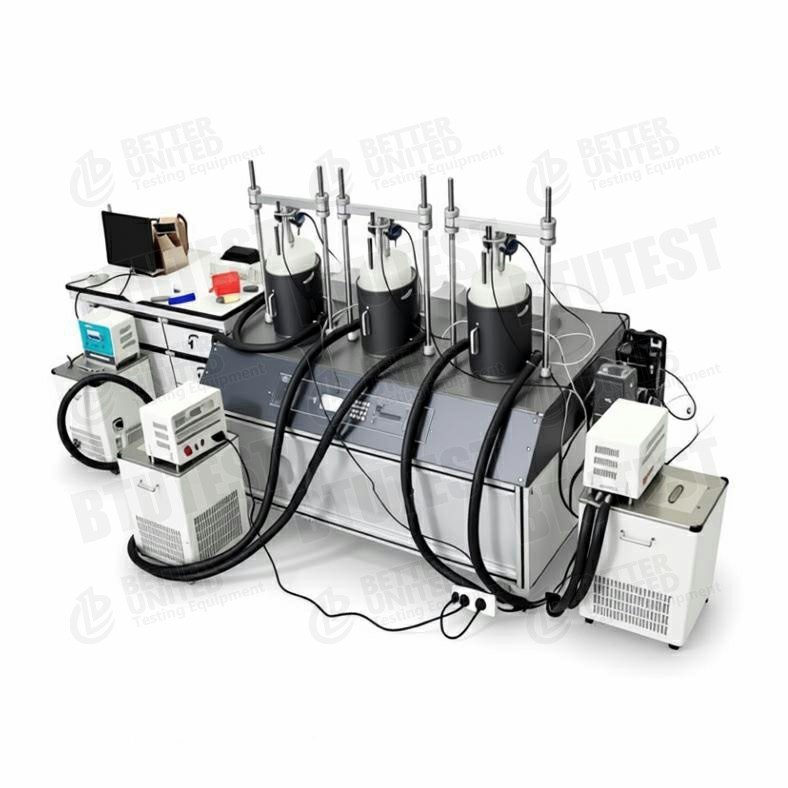

Ten sprzęt to m.inW pełni automatyczny trójosiowy trójosiowy aparat pełzający z kontrolowaną temperaturą (BTU-TCA-3T). Jest to zaawansowany integrujący system badań geotechnicznychkontrola temperatury, ścinanie trójosiowe i badanie pełzania. Przyjmuje Adwukomorowe ogniwo ciśnieniowe z kontrolowaną temperaturąi zapewnia precyzyjną kontrolę temperatury w zakresie od -30 ℃ do +100 ℃, w obu przypadkachkontrolowane przez odkształcenie i kontrolowane przez strestryby pracy. System składa się z trzech niezależnych stanowisk badawczych (potrójnych), które pozwalają na jednoczesne badanie wielu próbek w próbach pełzania lub trójosiowych. Oprogramowanie obejmuje konwencjonalne rozwiązania trójosiowe, konsolidację k0, ścieżkę naprężeń ipełzanie trójosiowemodułów, dzięki czemu nadaje się do długoterminowych badań odkształceń i badań sprzężonych z temperaturą.

---

2. Standardy testowe

• ASTM D7181(Skonsolidowany test trójosiowego ściskania z drenażem)
• ASTM D4767(Skonsolidowany test trójosiowego ściskania bez drenażu)
• ASTM D2850(Nieskonsolidowany test trójosiowego ściskania bez drenażu)
• ASTM D7078(Metody badania pełzania)
• BS 1377(Brytyjskie standardy dotyczące badania gleby)
• SL 237-1999(chińska specyfikacja dotycząca badania gleby)

Kontrola temperatury i aspekty pełzania mogą być zgodne z odpowiednimi specyfikacjami badawczymi lub procedurami niestandardowymi.

---

3. Specyfikacja (parametr)

Moduły oprogramowania: Gromadzenie danych, nasycenie przeciwciśnieniem, UU, CU, CD, konsolidacja k0, ścieżka naprężenia, pełzanie trójosiowe

---

4. Szczegóły (szczegóły techniczne)

• Dwukomorowe ogniwo ciśnieniowe z kontrolowaną temperaturą: Konstrukcja dwukomorowa z krążącą cieczą kontrolującą temperaturę, redukująca zakłócenia w pomiarach ciśnienia w komorze i zmian objętości.
• Czujnik temperatury osadzony w podstawie próbki: Mierzy rzeczywistą temperaturę wewnętrzną próbki, a nie temperaturę otoczenia, z dokładnością ± 0,1 ℃.
• Szeroki zakres regulacji temperatury: -30 ℃ ~ +100 ℃, pokrywanie zamarzniętej gleby, geotechniki wysokotemperaturowej, pali energetycznych itp.
• System załadunku o wysokiej precyzji: Prędkość ścinania tak niska jak 0,00001 mm/min, odpowiednia do długotrwałych testów pełzania; maksymalna siła osiowa 30 kN.
• Podwójne tryby sterowania: Obsługuje obakontrolowane przez naprężenie(ścinanie ze stałą szybkością) ikontrolowany stresem(przyłożenie stałego obciążenia) – ten ostatni jest niezbędny do testów pełzania.
• Pomiar drenażu/zmiany objętości o wysokiej rozdzielczości: Rozdzielczość 0,001 ml, pojemność ≥200 ml, odpowiednia do wykrywania małych zmian objętości podczas długotrwałego pełzania.
• Konstrukcja trzyczęściowa: Trzy niezależne ogniwa ciśnieniowe i osie obciążenia, umożliwiające jednoczesne badanie trzech różnych próbek (w tych samych lub różnych warunkach), znacznie poprawiające efektywność badań.

---

5. Zastosowanie

• Wieloletnie badania osiadań gleb miękkich: Symulacja pełzania miękkich gruntów pod stałym obciążeniem
• Zamarznięta gleba i inżynieria zimnych regionów: Charakterystyka pełzania i wytrzymałości w temperaturach poniżej zera (-30℃)
• Pale energetyczne i gruntowe pompy ciepła: Wpływ cykli temperatur na pełzanie gruntu wokół pali
• Składowiska odpadów nuklearnych: Długotrwałe odkształcenie materiałów buforowych pod wpływem sprzężenia temperaturowo-naprężeniowego
• Wysoko wypełnione nasypy i tamy: Przewidywanie odkształceń pod długotrwałym obciążeniem
• Kalibracja parametrów modelu konstytutywnego: Wyznaczanie parametrów modeli pełzania i reologicznych
• Nauczanie i badania: Złożone testowanie w połączeniu z temperaturą i czasem

---

6. Zalety

• Szeroki zakres regulacji temperatury(-30 ℃ ~ +100 ℃): obejmuje zamarzniętą glebę, wysoką temperaturę i warunki temperatury otoczenia
• Prawdziwy pomiar temperatury próbki: Czujnik osadzony w podstawie próbki dla dokładniejszej kontroli temperatury
• Podwójne tryby sterowania(odkształcenie + naprężenie): spełnia wymagania zarówno pełzania, jak i konwencjonalnych wymagań trójosiowych
• Możliwość bardzo niskiej prędkości ścinania: 0,00001 mm/min, odpowiednie do długotrwałej reologii
• Drenaż/zmiana objętości o wysokiej rozdzielczości: 0,001 ml, odpowiedni do wykrywania małych zmian objętości
• Potrójne niezależne jednostki testujące: Trzy niezależnie sterowane systemy, wysoka wydajność, odpowiednie do testów porównawczych
• Oprogramowanie modułowe: Zawiera zaawansowane moduły, takie jak k0, ścieżka naprężenia i pełzanie
• Sczęsto: Wygodny

---

8. Co wybrać (przewodnik po wyborze)

---

9. Przebieg procesu

• Przygotowanie próbki→ Przygotuj próbki gleby nasyconej/nienasyconej o średnicy Ø39,1mm×80mm lub Ø61,8mm×125mm
• Zamontuj komorę ciśnieniową→ Zainstalować próbkę w dwukomorowej komorze ciśnieniowej z kontrolowaną temperaturą; podłączyć przewody ciśnienia w komorze, przeciwciśnienia i ciśnienia w porach; osadzić czujnik temperatury w podstawie
• Ustaw temperaturę→ Ustaw temperaturę docelową (np. -20℃, +5℃, +60℃); poczekać, aż temperatura się ustabilizuje (dokładność ±0,1℃)
• Nasycenie i konsolidacja→ Nasycenie przeciwciśnieniem → Kontrola B → Konsolidacja izotropowa lub konsolidacja k0 (opcjonalnie)
• Etap pełzania (kontrolowany naprężeniem)→ Zastosować stałe naprężenie osiowe (lub stałe ciśnienie w komórce/naprężenie dewiatorowe); rejestrować odkształcenia osiowe i zmiany objętości w czasie
• Etap ścinania (kontrolowany naprężeniem, opcjonalnie)→ Po pełzaniu ścinanie ze stałą szybkością aż do zniszczenia; określić wytrzymałość resztkową
• Pozyskiwanie danych→ Długoterminowy monitoring (od godzin do miesięcy): siła/naprężenie osiowe, przemieszczenie/odkształcenie, zmiana objętości, drenaż, ciśnienie porowe, temperatura
• Równoległe badanie wielu próbek→ System potrójny może wykonywać jednocześnie testy pełzania na trzech różnych próbkach w różnych warunkach temperatury/naprężenia
• Przetwarzanie końcowe→ Wykreśl krzywe pełzania (odkształcenie w funkcji czasu), izochroniczne krzywe naprężenia-odkształcenia, krzywe szybkości pełzania itp.; określić parametry pełzania (np. prędkość pełzania wtórnego, próg zniszczenia pełzania)
• Wyniki raportu→ Automatycznie generuj tabele i krzywe testowe; wsparcie eksportu i drukowania
