Trójosiowy aparat naprężający Bishopa

opis produktu

Trójosiowa ścieżka naprężenia biskupa

1. Opis

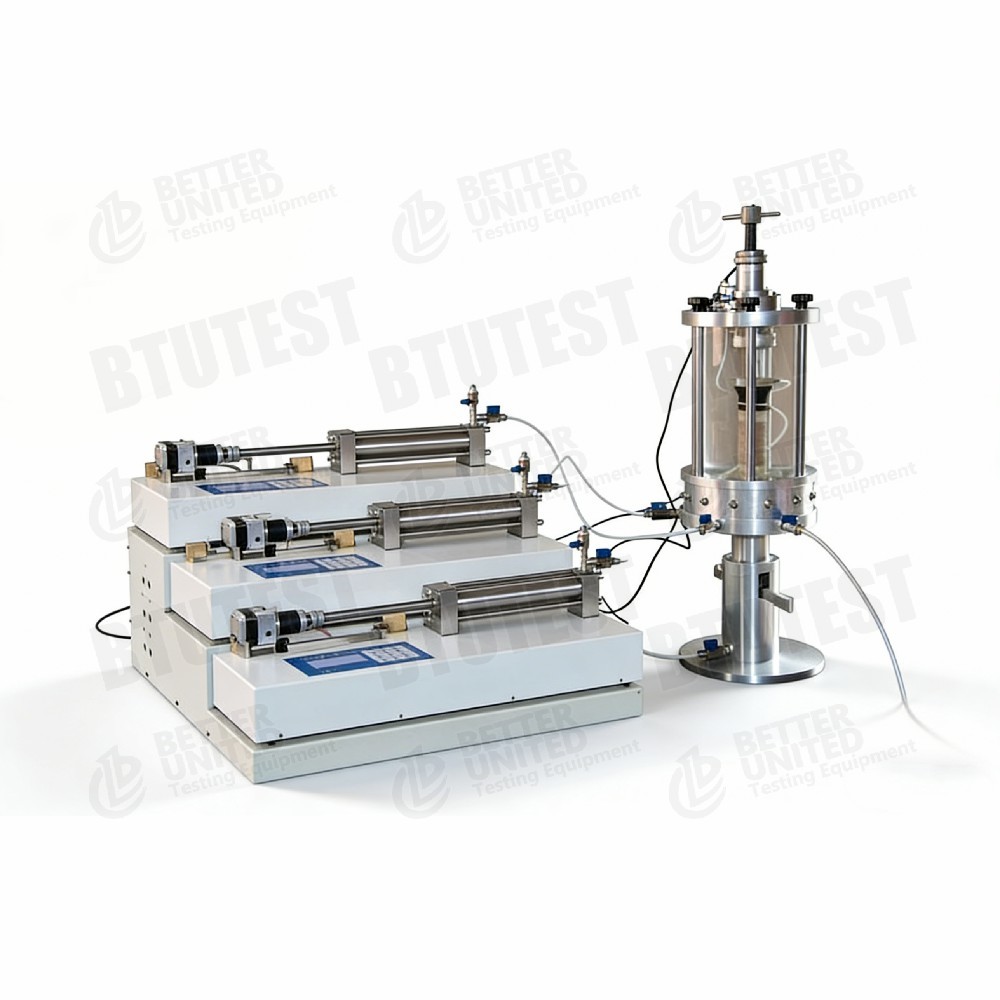

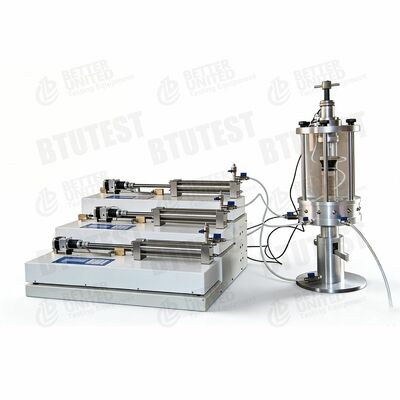

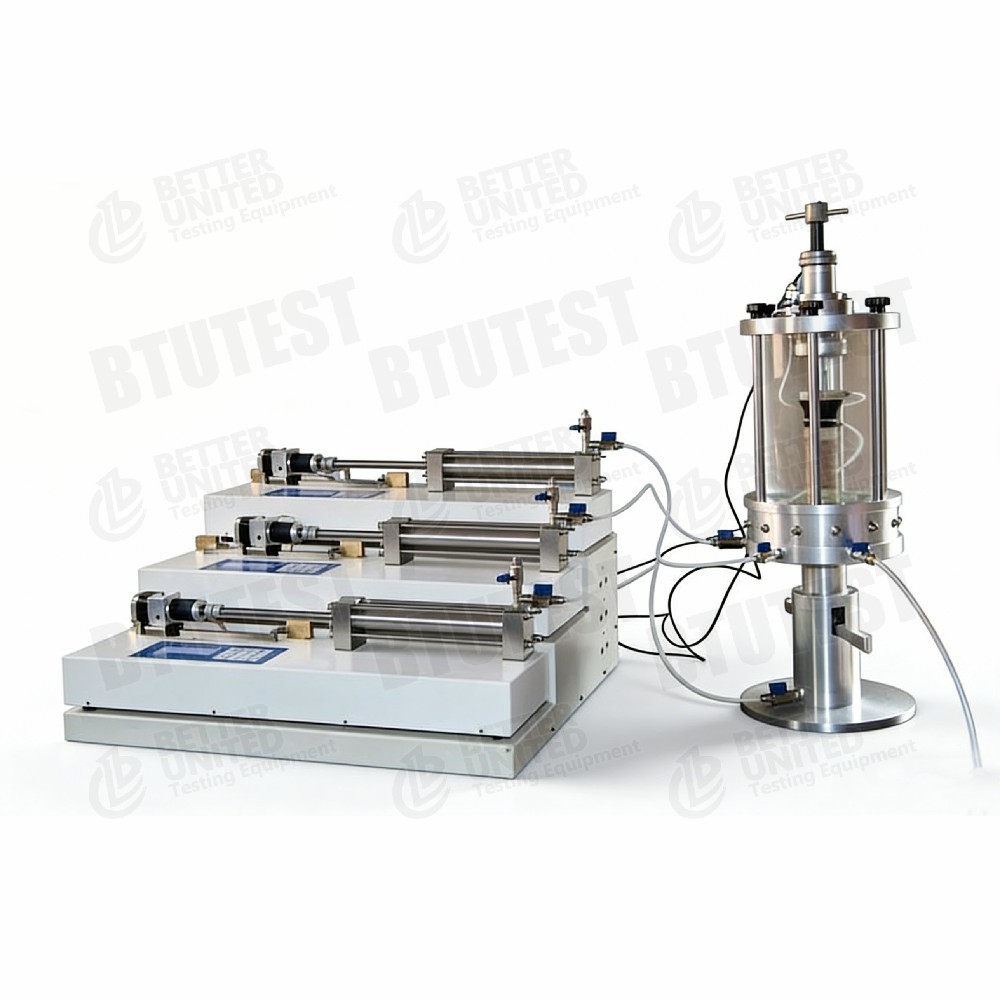

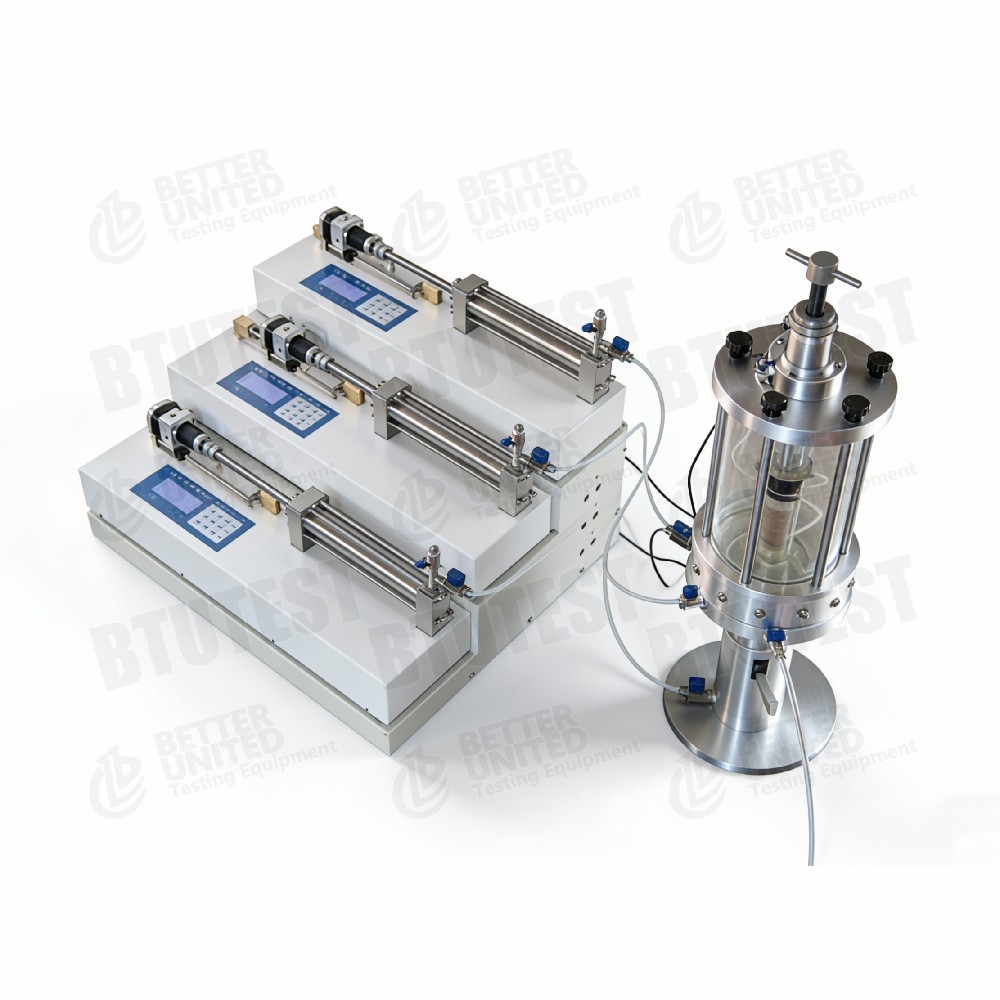

Ten sprzęt to m.inTrójosiowy aparat naprężenia Bishopa (BTU-TTS-5S), zaprojektowany w oparciu o komorę ciśnieniową ścieżki naprężenia typu Bishopa. Jest szczególnie stosowany do badania właściwości mechanicznych gruntów nasyconych pod złożonymi ścieżkami naprężeń. System jest wyposażony w bardzo precyzyjny zanurzalny czujnik tensometryczny, czujnik przemieszczenia LVDT, wielokanałowy moduł gromadzenia danych oraz wiele kontrolerów ciśnienia/objętości, umożliwiających w pełni automatyczną kontrolę od nasycenia i konsolidacji po ścinanie ścieżki naprężenia. Oprogramowanie zawiera zaawansowane moduły, takie jak liniowe ścieżki naprężeń (pq lub st, z 6 postaciami), obciążenie cykliczne o niskiej częstotliwości i konsolidacja k0.

2. Standardy testowe

• ASTM D7181(Skonsolidowany test trójosiowego ściskania z drenażem)
• ASTM D4767(Skonsolidowany test trójosiowego ściskania bez drenażu)
• ASTM D2850(Nieskonsolidowany test trójosiowego ściskania bez drenażu)
• BS 1377(Brytyjskie standardy dotyczące badania gleby)
• SL 237-1999(chińska specyfikacja dotycząca badania gleby)

3.Specyfikacja (parametr)

4. Szczegóły (szczegóły techniczne)

• Komórka ciśnieniowa ścieżki naprężenia Bishopa: Konstrukcja typu Bishop odpowiednia do badań gleby nasyconej; maksymalne ciśnienie w komórce 2000 kPa, siła osiowa 10 kN.
• Zatapialne ogniwo obciążnikowe: Montowany wewnątrz komory ciśnieniowej, aby uniknąć tarcia tłoka; dokładność do ±0,05% pełnej skali; opcjonalne zakresy 5kN lub 10kN.
• Czujnik przemieszczenia LVDT: marka brytyjska, dokładność ±0,15% FS, zakres 50mm, odpowiednia do konwencjonalnych pomiarów deformacji próbek.
• Trzy niezależne regulatory głośności:
  • Ciśnienie osiowe: 3 MPa / 250 cm3
  • Przeciwciśnienie: 2 MPa / 250 cm3
  • Ciśnienie w komórce: 2 MPa / 250 cm3

Umożliwia niezależną i precyzyjną kontrolę ciśnienia w komorze, przeciwciśnienia i ciśnienia osiowego, a także pomiar zmiany objętości.

• Jednostka gromadzenia danych: 10 kanałów obsługujących 2 sygnały cyfrowe (np. LVDT, ogniwo obciążnikowe) i 8 sygnałów analogowych (np. ciśnienie w porach, zmiana objętości); Rozdzielczość 16-bitowa.
• Moduł ścieżki naprężenia: Zapewnia 6 typów liniowych ścieżek naprężeń (formy pq lub st); można zdefiniować niestandardowe ścieżki – odpowiednie do symulacji złożonych historii naprężeń.
• Moduł cykliczny niskiej częstotliwości: Obsługuje cykliczne obciążenie o niskiej częstotliwości w trybie kontroli obciążenia, do symulacji obciążenia sejsmicznego lub ruchu.
• moduł k0: Umożliwia testy konsolidacji k0 i pęcznienia.

5. Zastosowanie

• Badania ścieżki naprężeń na glebach nasyconych: symuluj zmiany naprężeń podczas wykopów, napełniania, rozładunku i innych praktycznych scenariuszy inżynierskich
• Kalibracja parametrów modelu konstytutywnego: np. model Cam-claya, model Duncana-Changa
• Inżynieria fundamentów i skarp: charakterystyka wytrzymałości i odkształcenia pod różnymi drogami naprężeń
• Cykliczne testy obciążeniowe: reakcja gruntu pod obciążeniem metra lub ruchu drogowego (moduł cykliczny niskiej częstotliwości)
• testy konsolidacyjne k0: określić współczynnik bocznego parcia gruntu w stanie spoczynku
• Laboratoria dydaktyczne i badawcze: zaawansowane badania mechaniki gruntu

6. Zalety

• Komórka ciśnieniowa typu Bishop: zoptymalizowany dla ścieżek naprężeń w glebie nasyconej, redukujący błędy
• Precyzyjne zanurzalne ogniwo obciążnikowe: bezpośrednio mierzy obciążenie próbki, unikając tarcia tłoka
• Trzy niezależne regulatory głośności: niezależna kontrola ciśnienia w komorze, przeciwciśnienia i ciśnienia osiowego; dokładny pomiar zmiany objętości
• Bogate moduły oprogramowania: obejmuje konwencjonalne trójosiowe i zaawansowane ścieżki naprężeń, cykliczne o niskiej częstotliwości, konsolidację k0
• Ekonomiczna konfiguracja: siła osiowa 10 kN, ciśnienie w komorze 2000 kPa – wystarczające dla większości potrzeb badania gleby nasyconej
• Możliwość rozbudowy modułowej: w razie potrzeby można dodać dodatkowe formularze ścieżek naprężeń lub funkcje cyklicznego obciążenia

7. Co wybrać (przewodnik po wyborze)

8. Przebieg procesu

• Przygotowanie próbki→ Przygotuj nasyconą próbkę gleby o średnicy 39,1 mm lub 50 mm
• Zamontuj komorę ciśnieniową→ Zamontować próbkę, zanurzalne ogniwo obciążnikowe, LVDT; podłączyć przewody ciśnieniowe ogniwa/powrotnego/osiowego
• Etap nasycenia→ Nasycenie przeciwciśnienia i kontrola B w celu sprawdzenia poziomu nasycenia
• Etap konsolidacji (opcjonalnie)→ Konsolidacja izotropowa lub konsolidacja k0
• Etap ścieżki ścinania lub naprężenia:
  • Konwencjonalne cięcie CD/CU/UU
  • Liniowa ścieżka naprężenia (pq lub st, 6 form)
  • Ładowanie cykliczne o niskiej częstotliwości (wymaga zaawansowanego modułu ładowania)
• Pozyskiwanie danych→ 10-kanałowy DAQ rejestruje jednocześnie siłę osiową, przemieszczenie, ciśnienie porowe, zmianę objętości, ciśnienie w komorze, przeciwciśnienie
• Przetwarzanie końcowe→ Oprogramowanie generuje diagramy ścieżek naprężeń, krzywe naprężenia, efektywne ścieżki naprężeń, obwiednie uszkodzeń itp.
• Wyniki raportu→ Automatycznie generuje zgodne ze standardami tabele i krzywe; obsługuje drukowanie i eksport
