Automatyczne testowanie trójosiowe

opis produktu

1Opis.

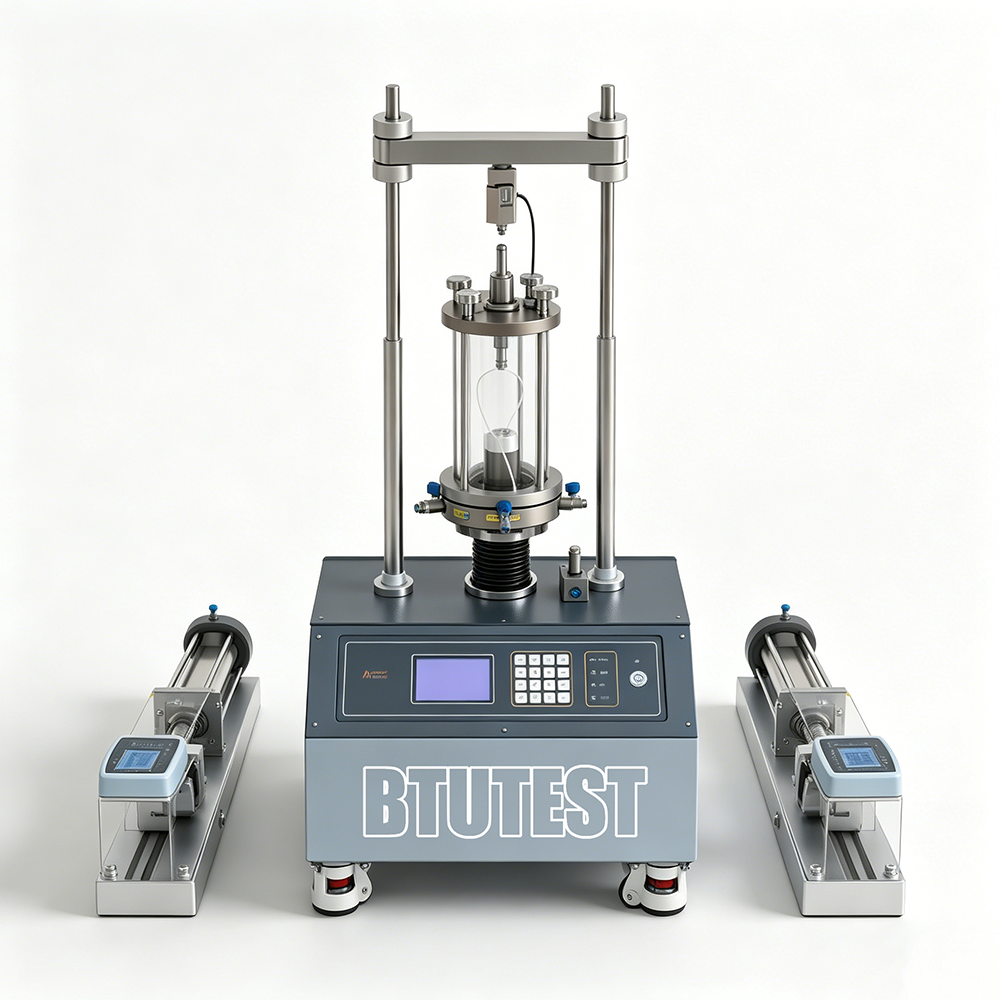

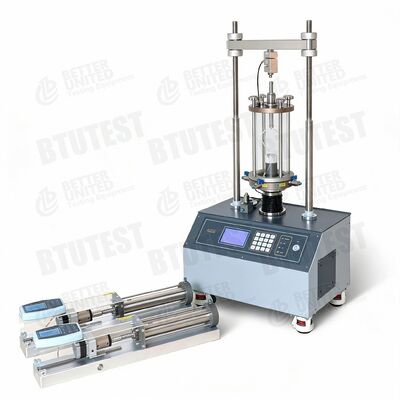

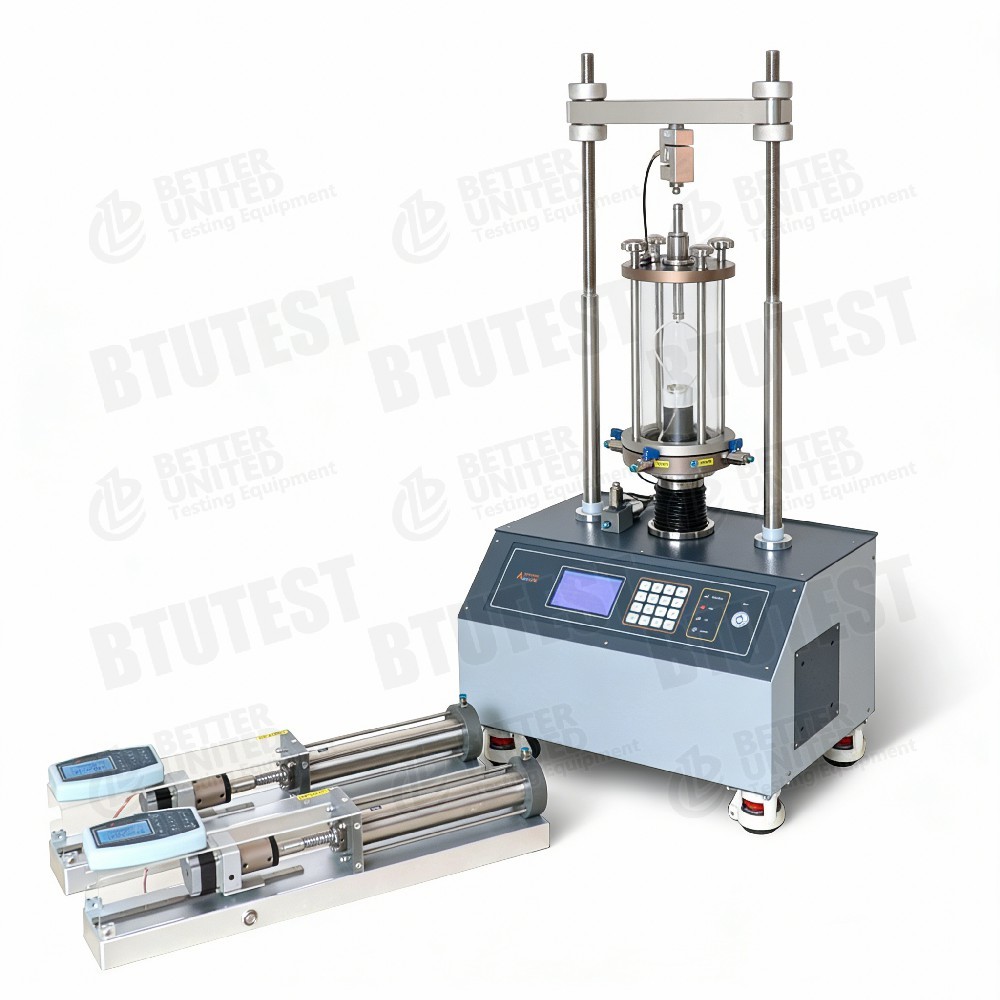

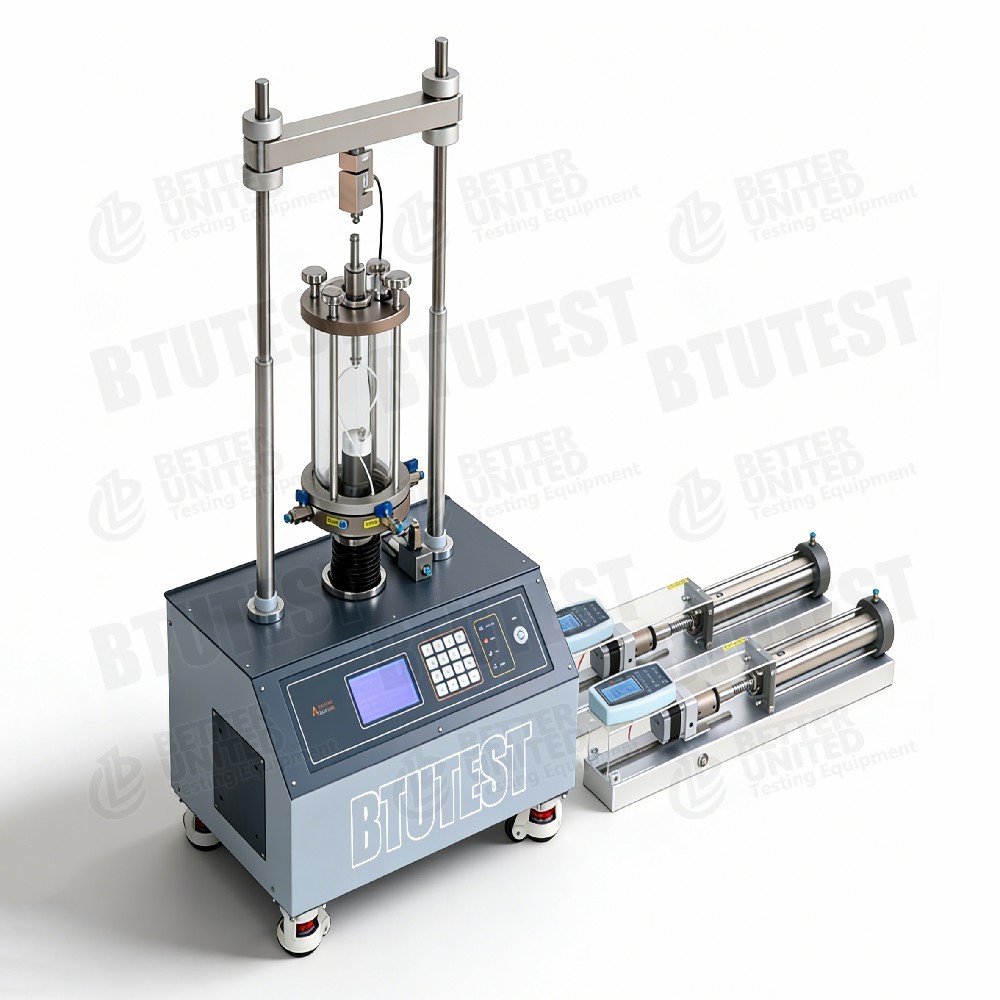

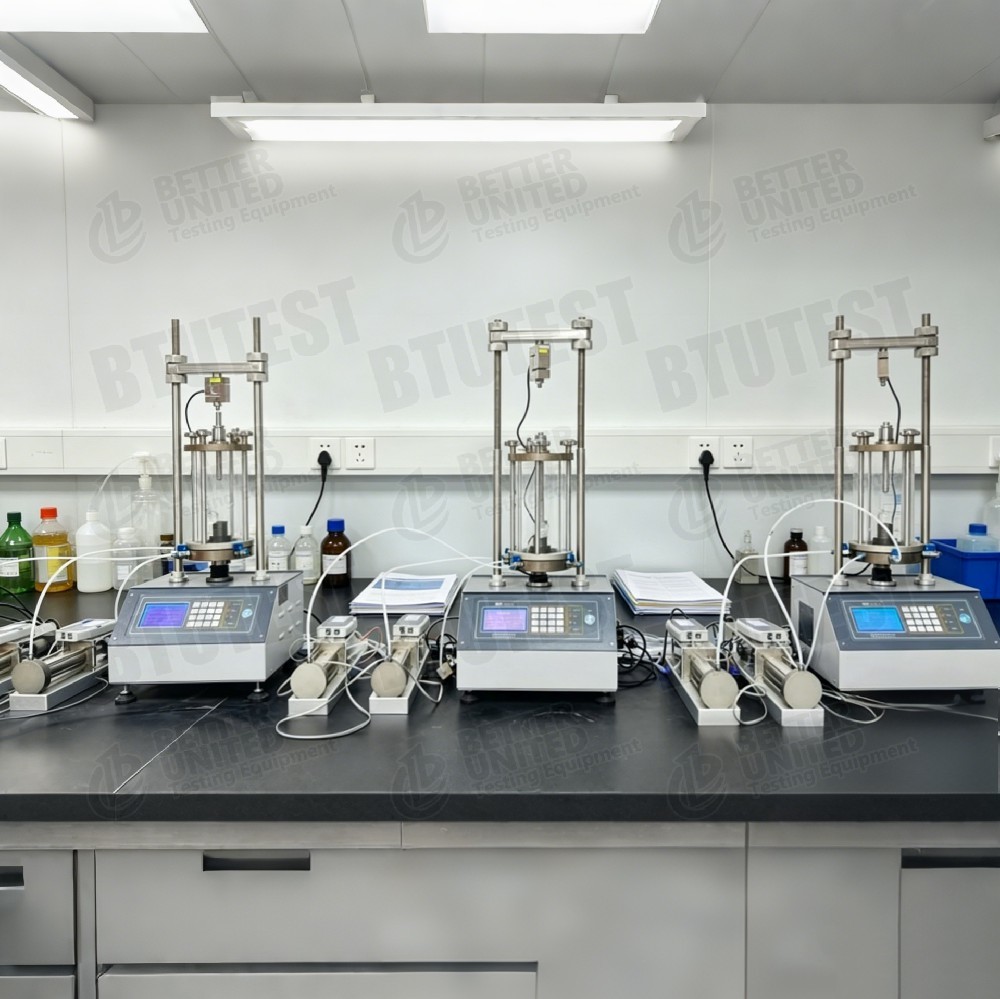

Seria BTU-TTS jestwielofunkcyjny geotechniczny system badań trójosiowychwykorzystywane do określania właściwości mechanicznych gleby w różnych ścieżkach naprężenia i warunkach drenażu.obejmujące wymagania dotyczące badań od małych próbek do dużych próbek gleby o gruboziarnistym zboczuSystem łączy obciążenie osiowe, ciśnienie komórkowe, ciśnienie przeciwne, kontrolę prędkości cięcia i moduły pozyskiwania danych, obsługujące różne standardowe metody badań trójosiowych.

2. Standardy badań

Chociaż w tabeli nie wymieniono wyraźnie numerów standardowych, na podstawie ogólnych specyfikacji badań trójosiowych system spełnia następujące normy krajowe i międzynarodowe:

•ASTM D4767(Consolidated Undrained Triaxial Compression Test)

•ASTM D7181(Consolidated Drained Triaxial Compression Test)

•ASTM D2850(Próba trójosiowa bez konsolidacji)

•BS 1377: Część 7(British Standard Triaxial Test)

•ISO 17892-8(badanie trójosiowego cięcia gleby)

•SL 237-1999(Chińska procedura badań geotechnicznych) itp.

3Specyfikacja

4Szczegóły.

•Kontroler: Niezależne sterowniki ciśnienia komórkowego i przeciwciśnienia, obsługujące precyzyjną kontrolę ciśnienia/objętości.

•Moduł pozyskiwania danych: Standardowe, do rejestrowania w czasie rzeczywistym siły osiowej, przemieszczenia, ciśnienia porów, zmiany objętości.

•Funkcje oprogramowania: zawiera następujące moduły badawcze:

◦ Nasycenie ciśnienia tylnego

◦ Konsolidacja izotropowa/anizotropowa

◦ Nie skonsolidowane Niewypuszczone (U-U)

◦ Konsolidowane bez drenażu (C-U) z pomiarem ciśnienia porów

◦ Konsolidowane odprowadzane (C-D) z pomiarem zmiany objętości

◦ Konsolidacja K0

◦ Badanie ścieżki naprężenia

◦ Badania reologiczne

◦ Kalibracja czujników

◦ Postprocesowanie i eksport danych

•Ciśnienie powietrza: Używane do stosowania ciśnienia komórkowego i przeciwciśnienia; modele zapewniają poziomy 2/3/6 MPa.

5. Wniosek

•Badania geotechniczne: Określenie parametrów wytrzymałości cięcia (c, φ) gleby podstawy i gleby podgrodu.

•Badanie materiałów z zapór: Duże modele (100/200) nadające się do badań trójosiowych na gruboziarnistych glebach i wypełnieniu kamiennym.

•Analiza stabilności nachylenia: Uzyskanie krzywych naprężenia-prężenia w różnych warunkach drenażu.

•Technika podziemna: symulowanie reakcji ciśnienia porów podczas wykopalisk i załadunku.

•Badania i nauczanie: Używane do walidacji modeli składowych gleby i badań ścieżek naprężenia.

6Zalety

•Szeroki zakres obciążeń i rozmiarów: od 10 kN do 2000 kN, obejmujące gleby o drobnych ziarnach do bardzo dużych gruboziarnistych.

•Zmniejszenie prędkości obróbki: Minimalnie 0,00001 mm/min, nadaje się do badań pełzających/reologicznych.

•Wysokiej precyzji pomiar objętości: Kontrola objętości przeciwciśnienia do 16000 ml, spełniająca wymagania dotyczące drenażu/zmiany objętości dużych próbek.

•Całkowicie automatyczne sterowanie oprogramowaniem: Integruje wiele standardowych procedur badawczych, zmniejszając błędy ludzkie.

•Projektowanie modułowe: elastyczna konfiguracja ciśnienia komórkowego/powrotowego i ciśnienia powietrza; łatwa kalibracja czujników.

7. Parametr (sumowanie)

8Co wybrać

Zalecenia oparte na typie próbki i wymaganiach dotyczących badań:

Należy również wziąć pod uwagę: potrzebę pomiaru ciśnienia porów, dokładność zmiany objętości, możliwość sterowania ścieżką naprężenia oraz dostarczanie sprężonego powietrza na miejscu.

9. Przepływ procesów

Poniżej przedstawiono standaryzowaną proceduręBadanie zbiorcze (CU)wykorzystując serię BTU-TTS (większość kroków sterowana automatycznie przez oprogramowanie):

Krok 1: Przygotowanie i montaż próbki

• Przygotować próbkę gleby, która została przekształcona lub niezakłócona, zgodnie z wielkością próbki modelu (np. Φ70 × H140 mm).

• Zmontuj wokół próbki porowaty kamień, papier filtrowy, gumę i umieść na podstawie komórki trójosiowej.

• Zainstaluj czujnik ciśnienia porów i górną linię drenażową, uszczelnić komórkę.

Krok 2: Wypełnianie i odwietrzanie systemu

• Otwórz komórkę i kontrolery ciśnienia, napełnij przewody i komórkę wodą odwietrzoną, usunąć bąbelki powietrza.

• W celu zapewnienia dokładnego pomiaru zmiany objętości użyć funkcji “przewietrzania linii” oprogramowania.

Krok 3: Nasycenie przeciwciśnienia

• W programie wybierz moduł "Saturacja ciśnieniem zwrotnym".

• Ustawić docelowe ciśnienie przeciwciśnieniowe (np. 300 kPa) i ciśnienie komórkowe (20-50 kPa powyżej ciśnienia przeciwciśnieniowego).

• Automatycznie stosować ciśnienie wsteczne przy monitorowaniu współczynnika ciśnienia porów B (zazwyczaj B≥0, 95 oznacza pełne nasycenie).

Krok 4: Konsolidacja izotropowa/anizotropowa

• Wybierz moduł "Konsolidacja" w oprogramowaniu.

• Ustawić kryteria stabilności ciśnienia komórki docelowej (lub warunku K0) oraz czasu konsolidacji/zmiany objętości.

• System automatycznie rejestruje zmiany objętości i rozpraszanie ciśnienia porów, generuje dziennik konsolidacji.

Krok 5: Obcięcie (niewyciekane lub wyciekane)

• Wybierz moduł ′′Szycia′′, ustaw prędkość cięcia (np. 0,05 mm/min).

• uruchomienie obciążenia osiowego; system w czasie rzeczywistym rejestruje siłę osiową, przemieszczenie, ciśnienie porów (CU) lub zmianę objętości (CD).

• Automatyczne wykrywanie stanu szczytowego lub końcowego (np. obciążenie osiąga 20%).

Krok 6: zakończenie badania i przetwarzanie danych

• Oprogramowanie automatycznie zatrzymuje ładowanie, uwalnia ciśnienie komórki, eksportuje dane surowe (napęd, naprężenie, ciśnienie porów, zmiana objętości).

• Moduł przetwarzania oblicza parametry wytrzymałości cięcia (c, φ), moduł elastyczności, naprężenie awaryjne itp.

• Tworzenie sprawozdania z testu, eksport do programu Excel/PDF.

Krok 7: Czyszczenie i konserwacja urządzeń

• Wypłukać wodę komórkową, usunąć próbkę.

• Czyszczenie linii i porowatego kamienia; wykonanie kontroli zerowania czujników.

W przypadku innych rodzajów badań (U-U, CD, ścieżka naprężenia, reologia) zmieniają się jedynie warunki drenażu i cele kontroli podczas etapów nasycenia/ujednolicenia/obcinania;Oprogramowanie zapewnia odpowiednio wbudowane kreatory.
