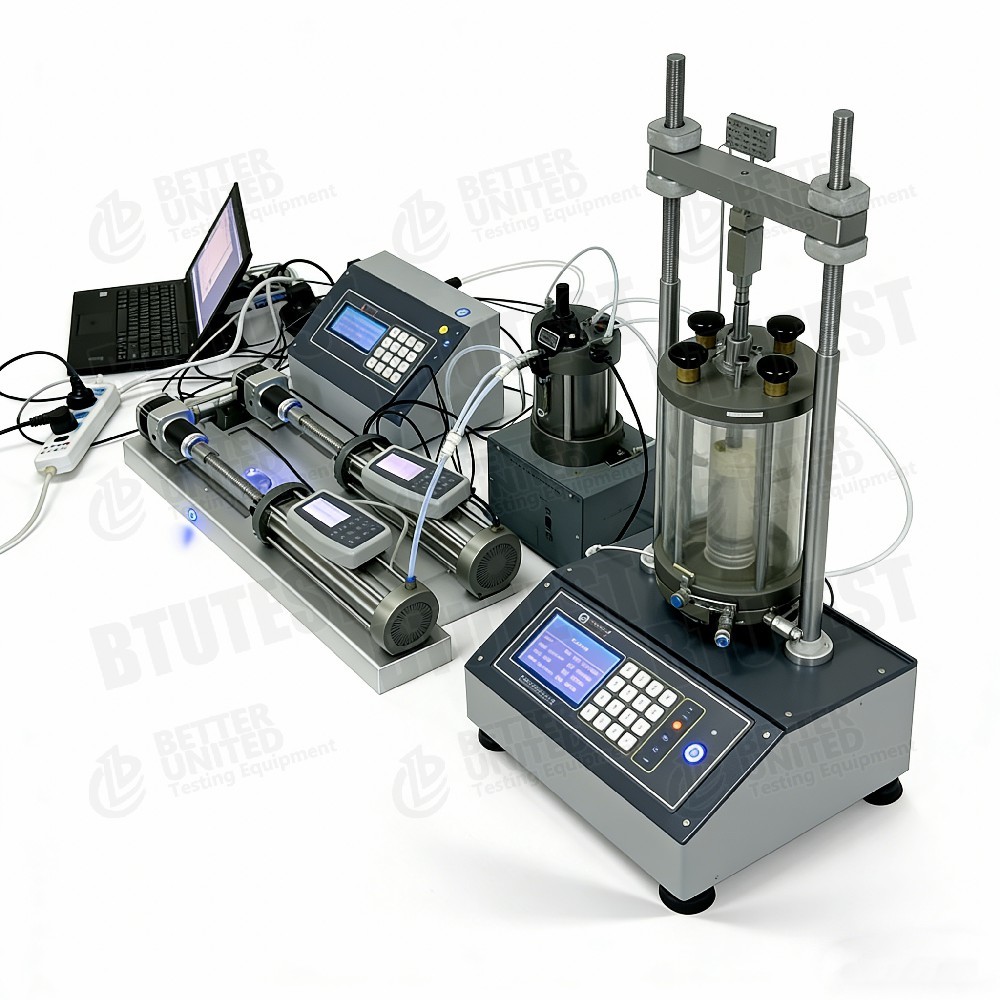

Automatyczny trójosiowy aparat do pomiaru ścieżki naprężenia w glebie nienasyconej

opis produktu

                                                        Automatyczny trójosiowy urządzenie na niezasycone gleby

1Opis.

To sprzętCałkowicie automatyczny trójosiowy aparatury niezasyconego gleby (BTU- seria TTS-U), zaprojektowany specjalnie do badań właściwości mechanicznych gleb nienasyconych.komórki ciśnieniowej dwukomorowejiniezależny system pomiaru całkowitej zmiany objętości, umożliwiając precyzyjną kontrolę ciśnienia powietrza w porach, ciśnienia wody w porach i ciśnienia komórkowego, umożliwiając tym samym badanie nienasyconej gleby na złożonych ścieżkach naprężenia.Urządzenie jest również kompatybilne z modułami badawczymi gleb nasyconych i może być opcjonalnie zmodernizowane z funkcjami regulacji temperatury i wielowierzchowego sprzężenia.

---


2. Standardy badań

• ASTM D6836(Metody badań właściwości hydraulicznych i mechanicznych gleb nienasyconych)
• ASTM D5298(metoda filtrowania papierem dla potencjału gleby i wody)
• Seria ISO 17892(badania geotechniczne w laboratorium)
• SL 237-1999(Chińska specyfikacja badania gleby
• Wspólne metodologie z literatury badawczej dotyczącej badań trójosiowych gleb nienasyconych


---


3Specyfikacja (parametr)


Inne wspólne specyfikacje:

• System pomiaru całkowitej objętości: niezależne, ciągłe pomiary, nieograniczony zakres
• Płytka ceramiczna: 500 kPa wysoka wartość wejścia powietrza (importowana z USA); opcjonalnie 15 barów (~1,5 MPa)
• Moduły oprogramowania: badania gleb nienasyconych/nasyconych, ścieżka naprężenia, reologia itp.


---


4Szczegóły (szczegóły techniczne)

• Komórki ciśnieniowe dwukomorowe: jednoczesne obciążenie komór wewnętrznych i zewnętrznych, zmniejszające wpływ deformacji komórek na pomiar zmiany objętości.
• Niezależny system pomiaru całkowitej objętości: nie zależy od akumulacji kontrolera objętości; umożliwia ciągłe i dokładne pomiary zmiany objętości, szczególnie odpowiednie do badań długotrwałych lub dużych deformacji.
• Regulator ciśnienia/objętości: wysoka precyzja, duża pojemność objętościowa; może być stosowany niezależnie do obciążania ciśnieniem i pomiaru objętości.
• Niezależna regulacja ciśnienia powietrza/wody w porach: umożliwia niezależne stosowanie i pomiar, umożliwiając kontrolę matrycy ssania.
• Wysokoprężny dysk ceramiczny: 500 kPa standardowo; opcjonalnie 15 Bar (~1,5 MPa) dla większych zakresów wysysających.
• Prędkość strzyżenia: do 60 mm/min (TTS-4U) i do 0,00001 mm/min, obejmujące badania od szybkiej obcięcia do reologii.
• Możliwość uaktualnienia: może być zmodernizowany do dwukierunkowego aparatu trójosiowego niezasyconego gleby o równej przepuszczalności ciśnienia, a także do systemów regulacji temperatury i wielowierzchowego sprzężenia.


---


5. Wniosek

• Badania z zakresu mechaniki gleb nienasyconych: np. loess, glebę ekspansywną, glebę resztkową, wypełnienie skompresowane
• Analiza stabilności nachylenia: zmiany siły pod wpływem infiltracji opadów
• Systemy pokrycia i pokrycia składowisk odpadów: nienasycone właściwości hydrauliczne
• Prace podgórne i skompresowane: wpływ zmiany wilgotności na nośność
• Materiały buforowe do magazynów odpadów jądrowych: np. bentonit w składowaniu odpadów o wysokiej aktywności radioaktywnej
• Zmiany klimatu i inżynieria geotechniczna: wpływ cykli suszenia i wilgoci na mechaniczne zachowanie gleby


---


6Zalety

• Naprawdę w pełni automatyczne: automatyczne sterowanie całego procesu w badaniach gleb nienasyconych, zmniejszające błędy ludzkie
• Podwójna komora + niezależne pomiar zmiany objętości: wysoka dokładność zmiany objętości, niezależnie od elastyczności komórek ciśnieniowych
• Szeroki zakres ciśnienia i prędkości: dostosowuje się do różnych nienasyconych materiałów glebowych i wymagań badawczych
• Projektowanie modułowe: możliwość ulepszenia do przepuszczalności, regulacji temperatury, wielowierzchniowego sprzężenia
• Kompatybilne z badaniami gleb nasyconych: jedno urządzenie spełnia zarówno potrzeby badania gleb nasyconych, jak i nienasyconych
• Importowane dyski ceramiczne: wysoka wartość wejścia w powietrze, stabilna i niezawodna wydajność


---

8Co wybrać (przewodnik wyboru)


---


9. Przepływ procesów


W oparciu o typowe procedury badań trójosiowych w glebie nienasyconej oraz charakterystykę tego sprzętu:


• Przygotowanie próbki→ Przygotować próbkę niezasyconego gleby do wymiarów (np. Ø61,8×H125 mm); zainstalować dysk ceramiczny i nasycić go
• Montowanie i uszczelnianie→ Umieść próbkę w komorze podwójnej; podłącz linie ciśnieniowe wody porowej i powietrza porowego
• Równowaga ssania→ Wykorzystać metodę przekształcania osi (ciśnienie powietrza > ciśnienie wody); poczekać na równowagę
• Etap konsolidacji (nieobowiązkowy)→ Wykorzystanie ciśnienia netto w ogniwach; rejestracja zmiany objętości i wycieków/wycieków
• Drogę obciążenia lub etap obcięcia:
  • Stała droga naprężenia (stałe ssanie)
  • Ciągłe obcięcie obciążeń (tryb CU, tryb CD)
  • Drogę zmiany odsysania (np. badanie wilgoci)
  • Reologia lub obciążenie cykliczne niskiej częstotliwości (moduły opcjonalne)
• Zbieranie danych→ Zarejestruj siłę osiową, przemieszczenie, ciśnienie wody w porach, ciśnienie powietrza w porach, całkowitą zmianę objętości, ciśnienie komórki
• Pozostałe przetwarzanie→ Plot obudowy niezasyconego gleby (zależna od wsuwania), krzywe naprężenia-prężenia, krzywe zmiany objętości itp.
• Opcjonalne procedury modernizacji: regulacja temperatury, przepuszczalność, wielowierzchniowe sprzężenie ?? wykonywane zgodnie z odpowiednimi modułami
