Automatyczny aparat trójosiowy

opis produktu

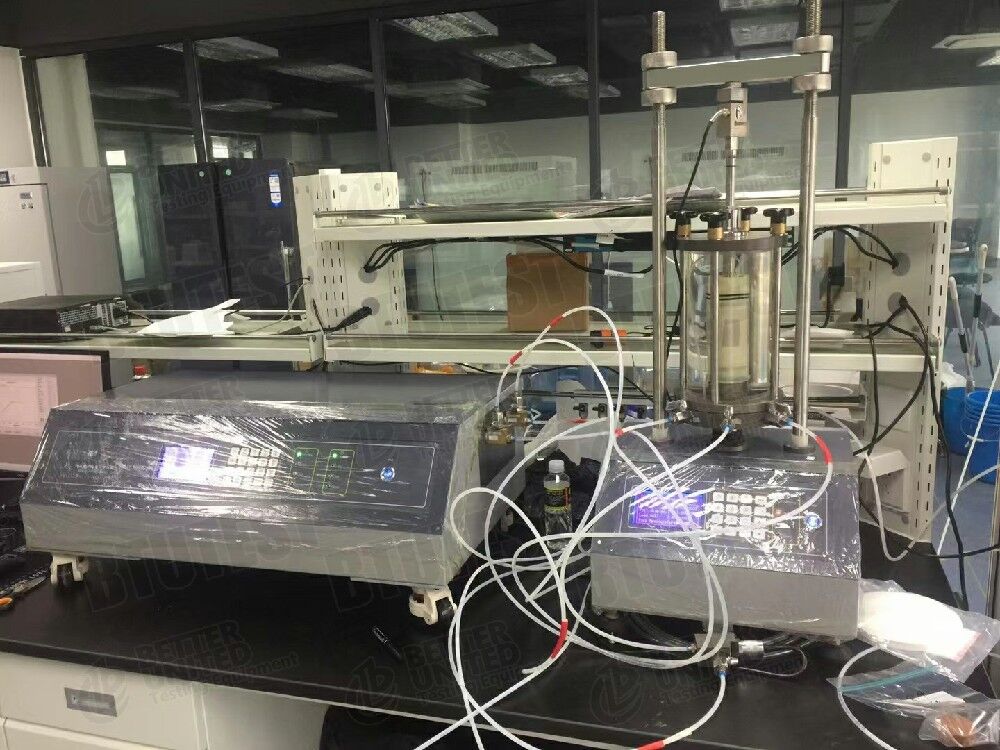

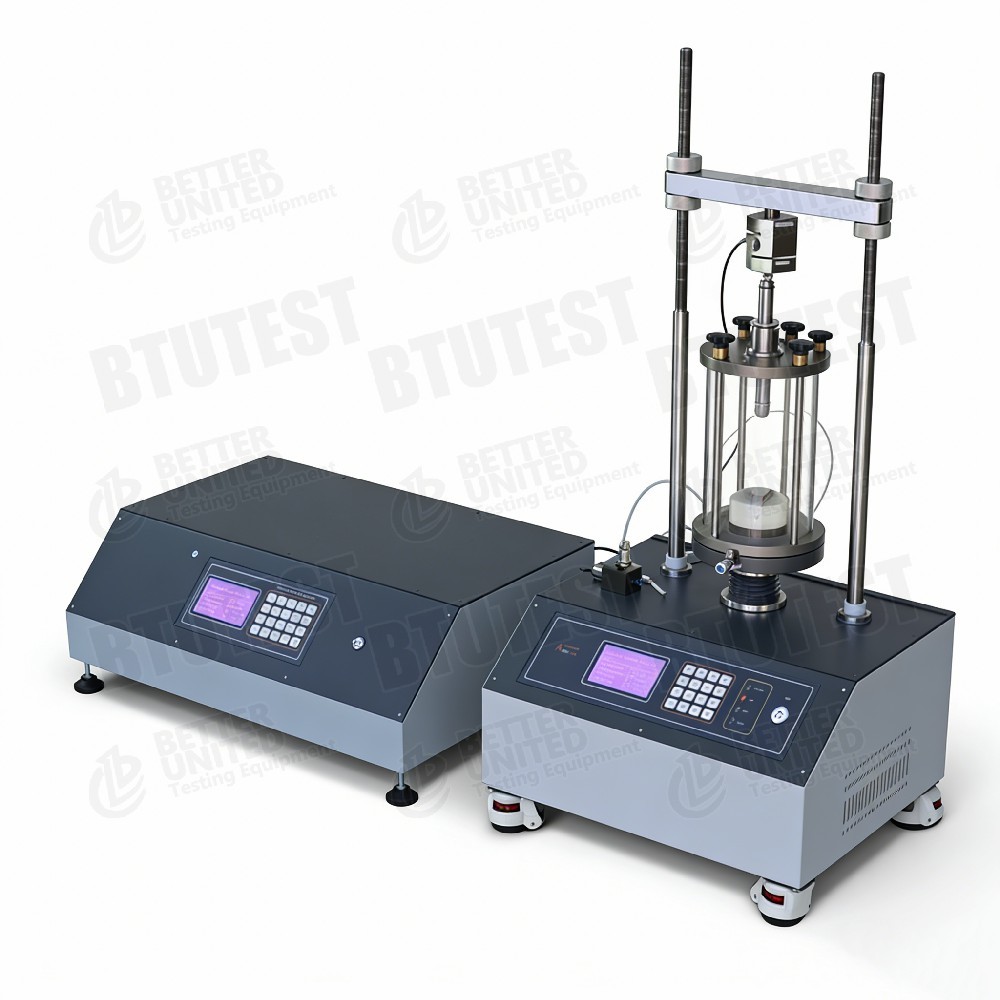

BTU- System testowania trójosiowego w pełni automatycznego serii TTS

Opis

• Główny ładowarka
  • Sztywna konstrukcja dwukolumnowa, silnik krokówkowy z napędem worm gear, niski poziom hałasu i płynna obsługa.
  • Wbudowana ochrona granicy górnej/dolnej oraz ochrona przed przeciążeniem (automatyczne zatrzymanie, gdy siła osiowa przekracza zasięg czujnika).
  • Pomiar przesunięcia osiowego: opcjonalny zakres 50 mm (dokładność 0,003 mm) lub zakres 100 mm (dokładność 0,1% FS).
  • czujniki siły osiowej: wielokrotne zakresy 0-10/25/30/50/60/100 kN.
  • Tryby sterowania: opcjonalnie ′′ wyświetlacz graficzny LCD z 16-klasową klawiaturą membranową lub 5,7-calowy ekran dotykowy.
  • Port USB do połączenia komputera; może działać samodzielnie lub jako część w pełni zautomatyzowanego systemu trójosiowego.

• Regulator objętości ciśnienia (PVC)
  • Używane do precyzyjnej kontroli ciśnienia ograniczającego i przeciwciśnienia oraz do pomiaru zmiany objętości.
  • Wbudowany przetwornik ciśnienia i pomiar objętości (liczenie kroków silnika stopniowego).
  • Może być stosowany samodzielnie jako źródło ciśnienia stałego (zastępuje kolumny rtęciowe, sprężone powietrze, ciężary martwe itp.) lub jako zmiennik objętości (rozstrzygnięcie 0,001 ml).
  • Interfejs USB do bezpośredniego sterowania komputerem.
  • Środkiem roboczym jest odwietrzona woda.

Standardy badań (międzynarodowe)

• ASTM D7012(trójosiowa wytrzymałość kompresyjna skały)
• ASTM D7181(Consolidated undrained triaxial test for soil)
• ASTM D4767(Consolidated drained triaxial test for soil)
• ASTM D2850(badanie trójosiowe dla gleby bez konsolidacji)
• ASTM D2166(nieograniczona wytrzymałość na ciśnienie)
• ASTM D5084(Próba przepuszczalności, nieobowiązkowa)
• Metody sugerowane przez ISRM(Badanie trójosiowe skał)
• ISO 17892‐8/‐9(Próby geotechniczne trójosiowe)

Specyfikacja

Modele i parametry ładowarki głównej (tabela 1)

Parametry regulatorów objętości ciśnienia (PVC) (tabela 2)

• Dokładność ciśnienia: ±0,1% FS
• Dokładność objętościowa: 0,1% wartości zmierzonej
• Panel niezależny od sterownika: 240×128 LCD, klawiatura membranowa o 16 klawiszach, port USB
• Automatyczna ochrona przed nadciśnieniem i nad objętością

Inne specyfikacje

• Władza ładowarki głównej: 220-240V/50Hz lub 110V (nieobowiązkowa)
• Środowisko pracy: 0~40 °C, wilgotność względna <85%, bez silnych zakłóceń elektromagnetycznych
• Maksymalne ciśnienie robocze ogniwa trójosiowego: 2 MPa (jak określono w niniejszej instrukcji roboczej; inne modele mogą się różnić)
• Interfejsy: USB, 4-pin DIN (zewnętrzna komórka obciążenia / czujnik ciśnienia porów)

Szczegóły

• Zintegrowana konstrukcja ładowarki głównej¢ tylny panel zapewnia zasilanie, USB, zewnętrzny złącze komórki obciążeniowej typu S i zewnętrzny złącze czujnika ciśnienia porów (4-pin DIN).
• Panel przedniWykrywa prędkość prądu, przemieszczenie osiowe, obciążenie osiowe, ciśnienie ograniczające, ciśnienie porów; klawiatura 16 klawiszy umożliwia ustawianie prędkości, start/stop, szybki wzrost/spadek, ustawienie parametrów (czas, prosta kalibracja).
• Szybkie pozycjonowanie¢ umożliwia szybkie podnoszenie/opuszczanie płyty ładowania w celu skrócenia czasu konfiguracji; automatyczne przełączniki domowe i ograniczające zapobiegają nadmiernemu przemieszczaniu.
• System sterowania PVC/
  • Niezależny system z własnym LCD i klawiaturą.
  • Można ustawić ciśnienie docelowe do ograniczania i przeciwciśnienia lub sterować wypełnieniem/próżnieniem.
  • Regulatory ograniczające i przeciwciśnieniowe są niezależne; oba posiadają porty USB.
  • Z tyłu panela znajdują się wejście wody (do zbiornika wody) i wyjścia (do komórek ograniczających/prężników przeciwciśnieniowych).
• Komórka trójosiowa/
  • Podstawa ma pięć węzłów: dwa dla odprowadzania dolnego/ciśnienia porów, dwa dla odprowadzania/ciśnienia ograniczającego, jeden dla górnego ciśnienia tylnego.
  • Górna i dolna część przymocowana śrubami T.
  • Przejrzysty butelkowy z organicznego szkła, maksymalne ciśnienie robocze 2 MPa.
• Instalacja próbkiW podręczniku przedstawiono szczegółową, zilustrowaną procedurę w 10 etapach (wprowadzenie folii z lateksu, umieszczenie próbki, papier filtrujący, porowate kamienie, mocowanie górnej i dolnej części, podział formy,komórka napełniająca wodą odwietrzoną, itp.).
• Łączniki rurW celu usunięcia, naciśnij obojg do środka i wyciągnij rurę.
• Połączenia elektryczne️ gniazdo z uchwytem bezpiecznika.

Zastosowanie

• Konwencjonalne badania trójosiowe mechaniki gleby: UU, CU, CD, konsolidacja, ścieżka naprężenia itp.
• Badania kompresji trójosiowej skał (z próbkami skał).
• Badania przepuszczalności (wymaga opcjonalnego modułu przepuszczalności).
• Badania gleb nienasyconych (wymagają nienasyconych dodatków).
• Badania pełzania (wspierane jest bardzo powolne prędkość 0,00001 mm/min).

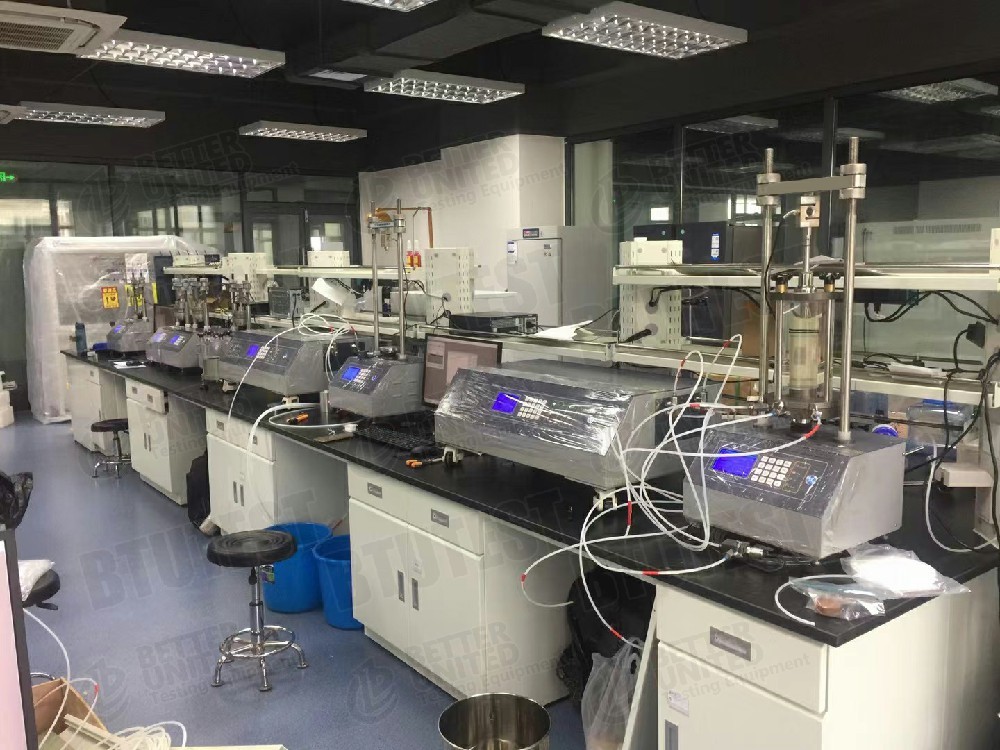

• Badania i nauczanie: uniwersytety, instytuty badawcze, centra kontroli jakości.
• Może być stosowany samodzielnie jako źródło stałego ciśnienia lub zmiennik objętości.

Zalety

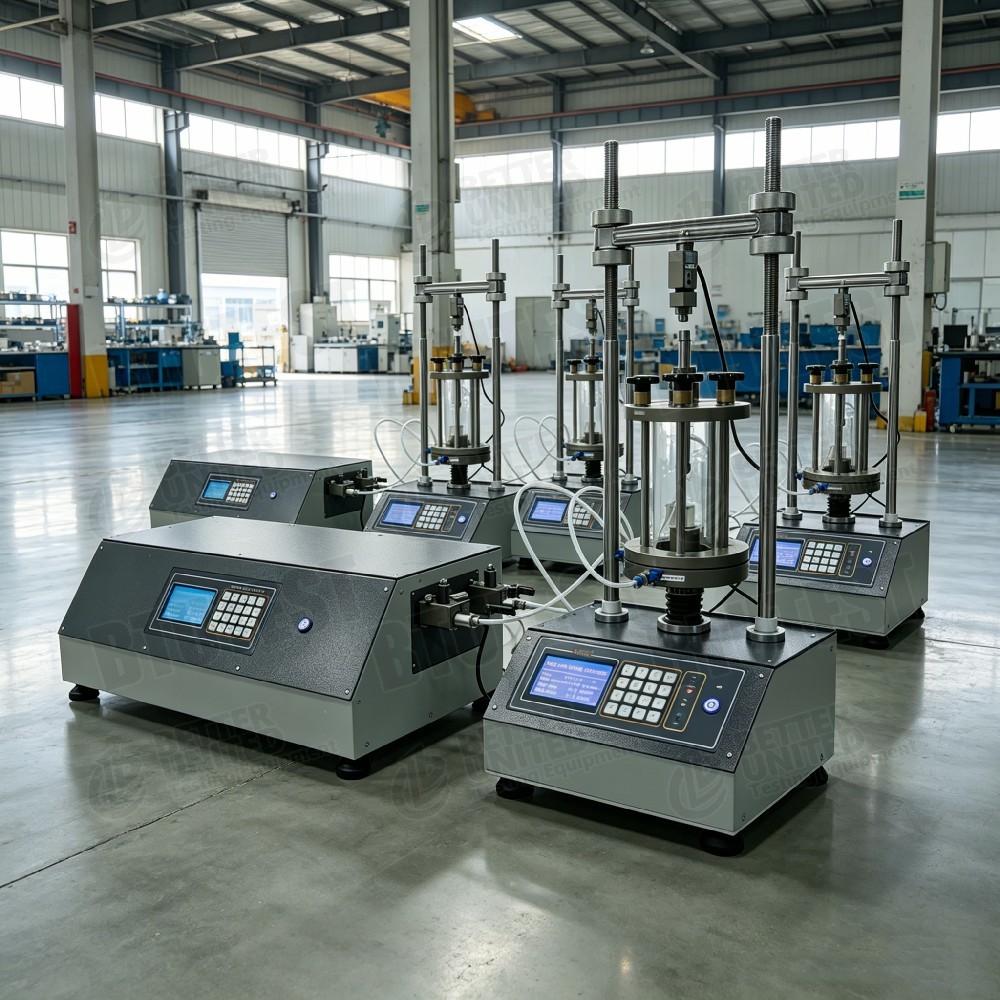

• Projektowanie modułowe Master Loader i sterowniki PVC są niezależne; mogą być łączone w różne systemy pojemności lub stosowane oddzielnie.
• Wysoce precyzyjne pomiary objętości¢ rozdzielczość 0,001 ml, dokładność 0,1%, wyższa niż w przypadku tradycyjnych rur do zmiany objętości.
• Szeroki zakres prędkości ładowania¥ 0,00001 ~ 20 mm/min (w zależności od modelu), obejmujące od ślizgania do szybkiej strzyżenia.
• Duża pojemność próbki
• Ochrona przed przeciążeniemW przypadku, gdy siła osiowa przekracza zasięg czujnika, należy zastosować mechanizm automatycznego zatrzymania; zabezpieczenie przed nadciśnieniem/nadobiegami na PVC.
• Dwa tryby sterowaniaW przypadku urządzenia typu "Master Loader" opcjonalnie dostępny jest klawiatury LCD + klawiatury lub ekran dotykowy; PVC posiada niezależny panel sterowania.
• Komunikacja USBŁatwe podłączenie do komputera w celu w pełni zautomatyzowanego sterowania.
• Wykorzystuje wodę odwietrzoną️ Unika niebezpiecznych substancji, takich jak rtęć.
• Ochrona przed korozją

Co wybrać

Wybierz model Master Loader zgodnie z wymaganiami (zob. tabela 1):

Regulator objętości ciśnienia:W przypadku większego ciśnienia (np. 3 MPa) lub większej objętości (np. 3000 ml) wymagane jest zamówienie na zamówienie (patrz poprzedni dokument BTU-TTS-20).

• Tylko podstawowy trójosiowy
• CU/CD z nasyceniemW przypadku, gdy wprowadzone są zmiany objętościowe, zaleca się, aby wprowadzono podwójne PVC (zawierające + przeciwciśnienie) z pomiarem zmiany objętości.
• Glebę nienasyconąWymagane jest dodatkowe sterowanie ciśnieniem powietrza i dysk ceramiczny.
• Badania pełzaniaZapewnienie, że zakres prędkości Master Loader obejmuje bardzo niskie prędkości.
• Regulacja temperaturyWymagane jest opcjonalne urządzenie sterujące temperaturą (nie opisane w niniejszej instrukcji, ale dostępne w serii).

Przepływ procesu

W oparciu o sekcję 5 "Instalacja próbki" w instrukcji obsługi oraz typową trójosiową procedurę badania:

• Przygotowanie
  • Przygotować próbkę (nasyconą lub nienasyconą), zmierzyć wymiary.
  • Przygotuj wodę oczyszczoną z powietrza, zbiornik na wodę, błonę lateksową, papier filtrujący, porowate kamienie.

• Instalacja próbki (10 kroków, patrz rys. 14)
  a. Wprowadź membranę z lateksu do rury formy, obróć końce na zewnątrz, użyj żarówki wysysającej, aby membrana przykleiła się do ściany rury.
  b. Umieścić próbkę w rurce formy.
  c. Umieść rurę formy (z próbką) na podstawie komórki trójosiowej, z papierem filtracyjnym i porowatym kamieniem między podstawą a próbką.
  d. Podnieść lateksową membranę i usunąć rurę pleśni.
  e. Przymocować membrany lateksowe do podstawy gumowymi taśmami.
  f. W celu ochrony zainstalować wokół próbki formę podzieloną.
  g. Na wierzchu próbki umieszcza się papier filtrujący, porowaty kamień i czapkę próbki i zabezpiecza je gumowymi taśmami.
  h. Usunąć rozszczepioną formę.
  i. Zainstalować przezroczyste pokrycie komory, zacisnąć matice, wypełnić komórkę odwietrzoną wodą (otworzyć wentylację podczas napełniania).
  j. Zamknij otwór wentylacyjny i sprawdź czy nie ma przecieków.

• Łączniki i kable
  • Połączyć zamknięty wylot PVC z zamkniętym wylotem ciśnienia komórki.
  • Połączyć wylot z PVC z tylnym ciśnieniem do włazu tylnego ciśnienia komórki.
  • Podłącz czujnik ciśnienia porów do włazu ciśnienia porów komórki.
  • Podłączyć Master Loader i PVC do komputera za pośrednictwem USB.

• Ustawienie i testowanie oprogramowania(patrz instrukcja obsługi oprogramowania)
  • uruchomienie oprogramowania do badań trójosiowych, wybór modułu badawczego (nasycenie, konsolidacja, obcięcie itp.).
  • Ustawić parametry (ciśnienie ograniczające, przeciwciśnienie, prędkość cięcia, warunki zatrzymania).
  • Automatyczne wykonanie: nasycenie przeciwciśnienia → kontrola wartości B → konsolidacja → obcięcie (regulacja naprężenia lub naprężenia).

• Koniec badania
  • Oprogramowanie automatycznie zatrzymuje i zapisuje dane.
  • Ręczne rozładowanie i odwrotne ciśnienie.
  • Otwórz zawór drenażowy, odprowadź wodę.
  • Rozmontuj próbkę, oczyszcz komórkę i rurkę.

• Przetwarzanie danych
  • Oprogramowanie może zaprojektować krzywe naprężenia, ciśnienia porów, zmiany objętości.
  • W przypadku badań z wieloma ciśnieniami ograniczającymi, automatycznie narysować koła Mohra i obliczyć c, φ, a następnie wygenerować raport.

• Utrzymanie
  • W przypadku długotrwałego braku użytkowania, opróżnić wodę z PVC.
  • Należy unikać uderzeń na ekrany LCD i łączniki szybkiego podłączenia.
  • Nie przekraczać maksymalnego ciśnienia roboczego ogniw (2 MPa dla modelu opisanego w niniejszej instrukcji obsługi).
