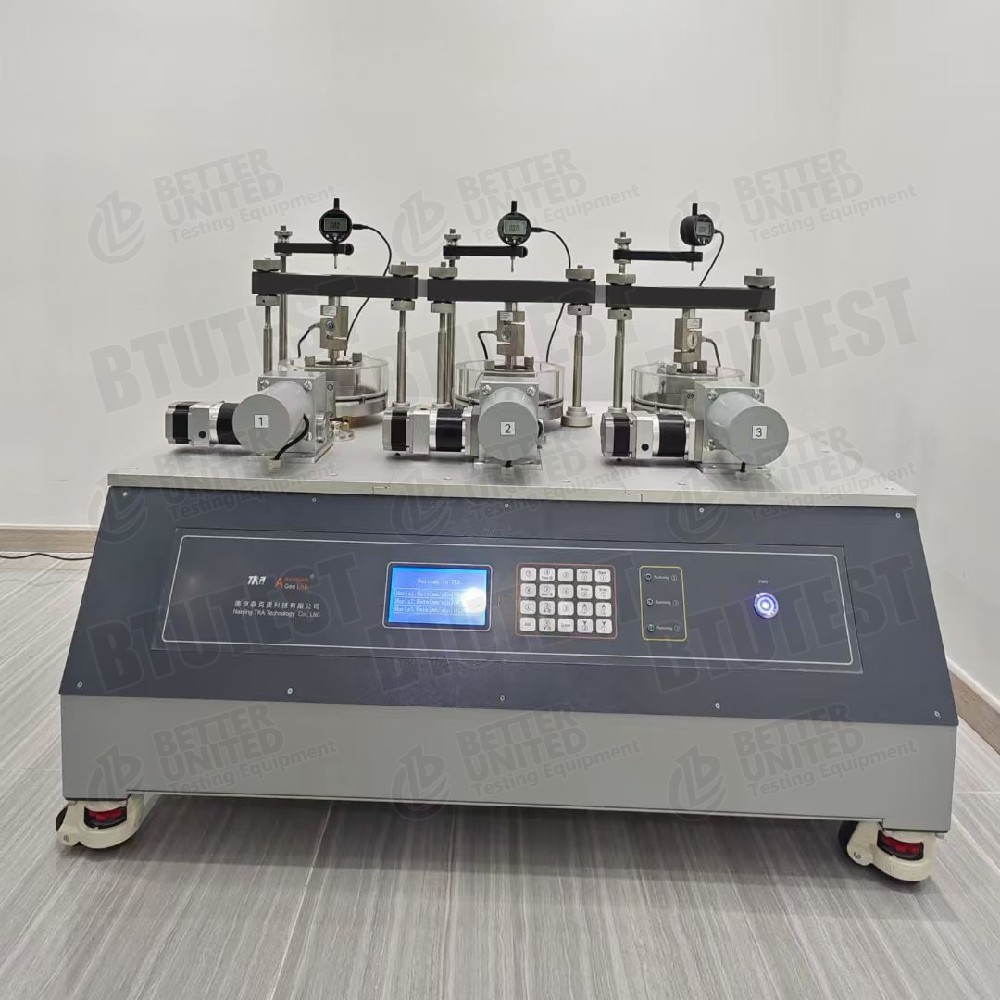

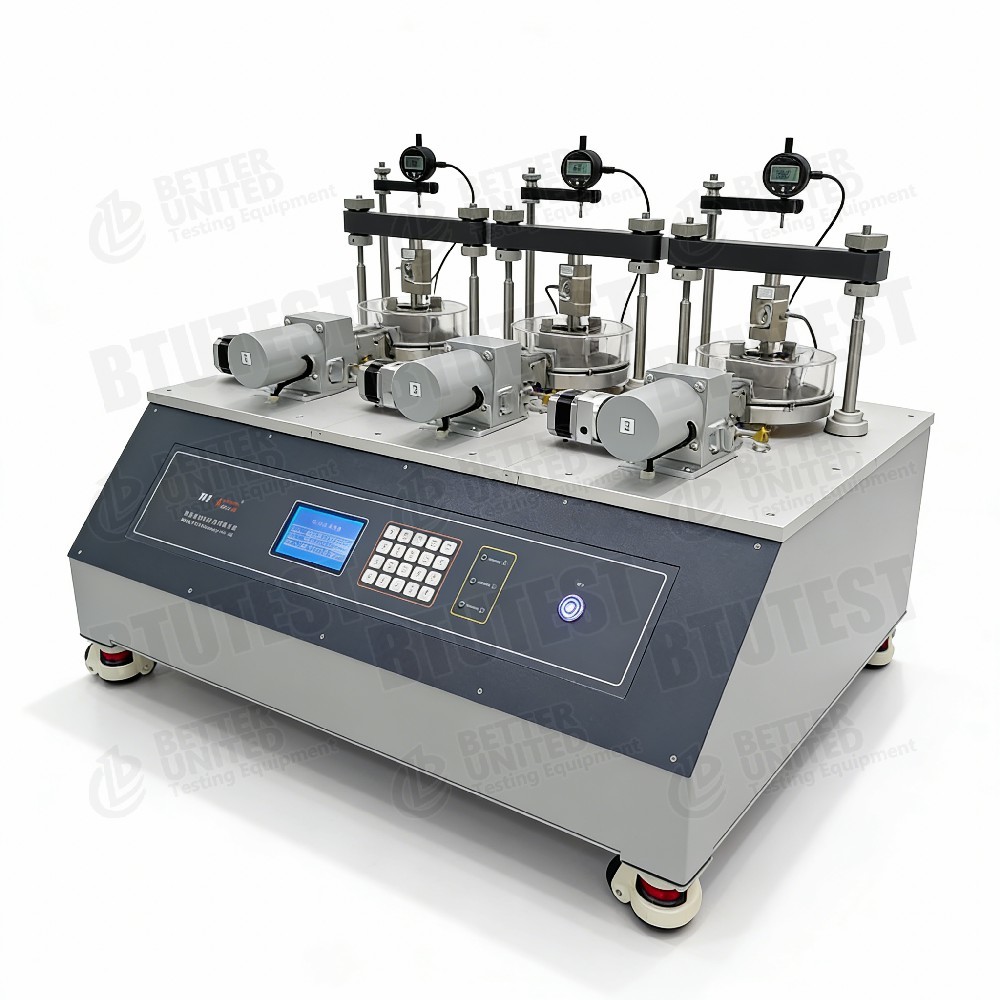

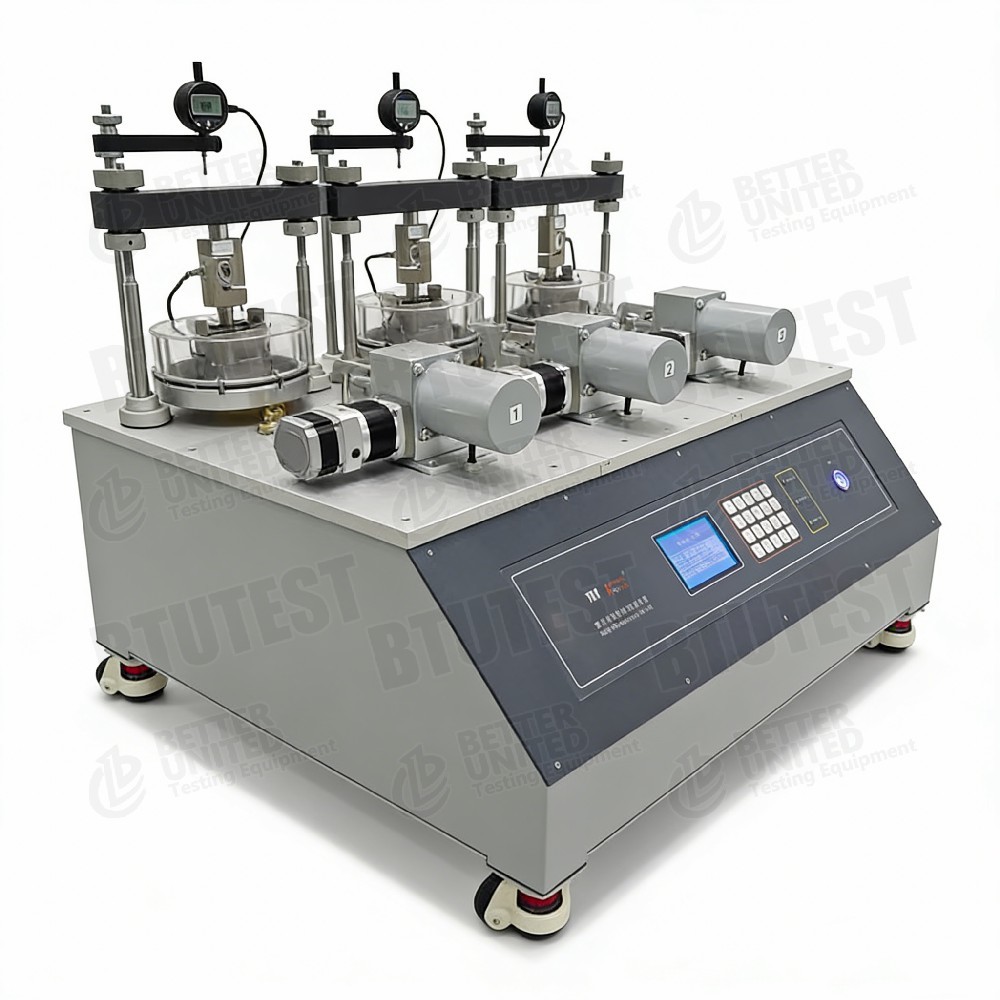

Potrójny reologiczny aparat do bezpośredniego ścinania

opis produktu

Trójkątne urządzenia reologiczne do bezpośredniego obcinaniaBTU-Serie TRA (TRA-1 / TRA-2 / TRA-3)

Opis

Niniejsza seria składa się zurządzenia do trójkątnego reologicznego bezpośredniego cięcia, modeleBTU- TRA-1,BTU- TRA-2,BTU- TRA-3, zaprojektowane do jednoczesnego badania bezpośredniego cięcia trzech próbek, ze szczególną przydatnością do badań reologicznych (płynnych).Trzy modele różnią się głównie poziomem automatyzacji i metodą pozyskiwania danych:

• BTU-TRA-1: Model podstawowy, wyświetlacz LCD, brak przechowywania danych
• BTU-TRA-2: Model pozyskiwania danych, wyposażony w system rejestrowania danych
• BTU- TRA-3: Model w pełni automatyczny, serwo sterowanie zamkniętym pętlem

Wspólne cechy:

• Podwójna jednostka (bada trzy próbki jednocześnie)
• Wielkość próbki: Φ61,8 × H20 mm (standardowy pierścień cięcia)
• Szybkość obcinania: 0,00001-6 mm/min, ustawienie bezkrokne
• Maksymalne napięcie normalne: 0,4 MPa (takie same dla wszystkich trzech modeli)
• Maksymalne naprężenie cięcia: 0,4 MPa dla TRA-1; 0,8 MPa dla TRA-2/3
• Moduły badawcze: cięcie bezpośrednie, cięcie cykliczne, cięcie bezpośrednie reologiczne (TRA-2/3 obejmuje również standardową konsolidację)
• Opcje późniejszej modernizacji: moduł regulacji temperatury (0 ~ + 90 °C) i wysokie ciśnienie (1,6 MPa)

Standardy badań (międzynarodowe)

• ASTM D3080(Próba bezpośredniego cięcia)
• Wymagania dotyczące:(Siła resztkowa ️ obrócające się cięcie)
• ASTM D5321(odcięcie interfejsu ≈ podobna zasada)
• ISO 17892‐10(Próba bezpośredniego cięcia)
• BS 1377-7(Próba bezpośredniego cięcia)
• ASTM D6519(Próby wykonywane w warunkach pełnięcia/reologicznych may refer to soil rheology testing standards)

Sprzęt spełnia wymagania niniejszych norm w zakresie prędkości cięcia, normalnej kontroli naprężeń i pomiaru przemieszczenia.

Specyfikacja

Szczegóły

• Projektowanie trzech jednostek– Three specimens can be sheared simultaneously (different normal stresses or identical conditions), greatly improving efficiency.
• Niski normalny zakres naprężenia️ Maksymalnie 0,4 MPa, odpowiedni do gleb miękkich, torfu, gleb o wysokiej zawartości wody i innych warunków niskiego obciążenia.
• Różnica naprężenia cięciaW przypadku TRA-1 maksymalne naprężenie cięcia wynosi 0,4 MPa; TRA-2/3 0,8 MPa. Ten ostatni może testować materiały o większej wytrzymałości.
• Metody załadunku/
  • TRA-1/2: obciążenie dźwignią (wagi) prosty, niezawodny, ale wymaga ręcznej zmiany wagi.
  • TRA-3: obciążenie serwo zamkniętym pętlem
• Konfiguracja czujnika/
  • TRA-1: 3 komórki obciążeniowe (jedna horyzontalna siła cięcia na jednostkę? siła normalna obliczona na podstawie ciężarów dźwigni, bez czujnika) + 3 czujniki przesuwania.
  • TRA-2/3: 6 ogniw obciążenia (normalne + poziome na jednostkę), 3 czujniki przesuwania (jeden poziomy na jednostkę).
• Metoda nabywania/
  • TRA-1: wyłącznie wyświetlacz LCD, rejestracja ręczna.
  • TRA-2: zewnętrzny rejestrator danych, automatyczne rejestrowanie.
  • TRA-3: serwo zamknięte pętle, automatyczne sterowanie + akwizycja.
• Moduły badaniaWszystkie modele wspierają bezpośrednie cięcie, cięcie cykliczne i bezpośrednie cięcie reologiczne.
• Przecinanie bezpośrednie reologiczne– Long‑term creep tests measuring shear displacement over time.
• Opcje aktualizacji/
  • Kontrola temperatury (0~+90°C): do badań sprzężenia temperatury i przesuwania.
  • Wysokie ciśnienie (1,6 MPa): podnosi maksymalne normalne naprężenie z 0,4 MPa do 1,6 MPa, nadaje się do twardszych gleb.

Zastosowanie

• Badania reologiczneW celu określenia czasowo zależnych od nich odkształceń gleb miękkich, torfu, gleb o wysokiej zawartości organicznych itp.
• Ścieranie cykliczne¢ symulowanie degradacji wytrzymałości w wyniku trzęsienia ziemi, fali lub obciążenia ruchem drogowym.
• Inżynieria gleb miękkich rozliczenie podgrodu, analiza stabilności nachylenia w długim okresie.
• Podwójne badanie wysokiej sprawnościW celu szybkiego określenia parametrów wytrzymałości należy wykonywać jednoczesne badania bezpośredniego cięcia lub przesuwania przy trzech różnych naprężeniach normalnych.
• Demonstracje nauczania Wizualizuj niewydolność cięcia i zjawisko pełzania.
• Wpływ temperaturyZ opcjonalnym modułem regulacji temperatury, badanie wpływu temperatury na reologię gleby.

Zalety

• Projektowanie trzech jednostekW jednym badaniu można uzyskać trzy zestawy danych, co daje trzykrotność wydajności urządzenia pojedynczego.
• Niezwykle niska prędkość cięcia 0,00001 mm/min, nadaje się do długotrwałych badań pełzania.
• Modułowa ścieżka aktualizacji¢ Uaktualnienie z podstawowego (TRA-1) na uzyskiwanie danych (TRA-2) lub w pełni automatyczne (TRA-3).
• Wielokrotne tryby badania bezpośrednie cięcie, cięcie cykliczne, bezpośrednie cięcie reologiczne, konsolidacja itp.
• Późniejsza rozszerzalność Opcjonalna regulacja temperatury i ulepszenia wysokiego ciśnienia zwiększają zdolność.
• Obciążenie dźwignią (TRA-1/2)¢ Prosta, niezawodna, nie wymaga zasilania, niski koszt.
• Serwo zamknięte pętle (TRA-3)W przypadku pojazdów z silnikiem silnikowym lub silnikiem silnikowym, w przypadku pojazdów z silnikiem silnikowym lub silnikiem silnikowym, w przypadku pojazdów z silnikiem silnikowym lub silnikiem silnikowym, w przypadku pojazdów z silnikiem silnikowym lub silnikiem silnikowym, w przypadku pojazdów z silnikiem silnikowym lub silnikiem silnikowym, w przypadku pojazdów z silnikiem silnikowym lub silnikiem silnikowym.
• Pomiar przesunięcia o wysokiej rozdzielczościWłaściwy do monitorowania małych deformacji.

Co wybrać

Wybierz model na podstawie wymogów badań i budżetu:

Uwaga: Serwo układ zamkniętej pętli TRA-3 automatycznie kontroluje normalne naprężenie, co jest bardzo korzystne dla utrzymania stałego naprężenia podczas badań pełzania.TRA-3 jest zdecydowanie zalecany..

Przepływ procesu

Przykład:Badanie obciążeń podskoku na gładkiej glebie (stałe naprężenie normalne) przy użyciu całkowicie automatycznego trójkątnego reologicznego aparatu bezpośredniego obciążeń (BTU-TRA-3)

• Przygotowanie próbki
  • Wyciąć trzy nienaruszone lub przerobione próbki gleb miękkich za pomocą pierścienia cięcia Φ61,8 × 20 mm.
  • Początkowa zawartość wody i gęstość pomiaru; w razie potrzeby nasycić.

• Instalacja próbki
  • Trzy próbki umieszczamy w dolnych pudełkach do cięcia trzech jednostek, umieszczamy górne pudełka, porowate kamienie i płyty ładowania.
  • Położenie zestawu trójkątnej skrzynki do obciążania bezpośrednim obciążeniem.
  • Połączenie standardowych i poziomych prętów ładowania dla każdej skrzynki ścinkowej; zainstalowanie czujników przemieszczenia (jeden poziomy na jednostkę oraz opcjonalne czujniki przemieszczenia pionowego).

• Użyj normalnego obciążenia
  • W oprogramowaniu należy ustawić niezależne docelowe napięcia normalne dla każdej skrzynki do cięcia (np. 50, 100, 200 kPa).
  • System serwo automatycznie uruchamia i utrzymuje stałe napięcie.
  • Zarejestruj normalne przesunięcie (konsolidacja) do momentu stabilizacji (kryterium stabilności może być ustawione).

• Ustawić parametry cięcia
  • Wybierz moduł “rheologiczne badanie bezpośredniego cięcia”.
  • Ustawić poziom naprężenia cięcia (np. 70% maksymalnej wytrzymałości) lub ustawić prędkość cięcia (np. 0,0001 mm/min dla schodzenia).
  • Ustawić czas trwania badania (np. 72 godziny) lub limit przemieszczenia.
  • Wybierz tryb sterowania: sterowanie naprężeniem (stałe naprężenie cięcia) w przypadku pełzania.

• Rozpocznij strzyżenie.
  • Uruchomienie poziomego serwo układu w celu zastosowania ustawionego naprężenia (lub prędkości) cięcia.
  • Oprogramowanie rejestruje w czasie rzeczywistym poziomą siłę cięcia, przemieszczenie poziome, normalne przemieszczenie i czas dla każdej skrzynki cięcia.
  • Wykres krzywych przemieszczania się (przesunięcie cięcia w porównaniu z czasem).

• Stan zatrzymania
  • Zatrzymuje się automatycznie, gdy osiągnięto ustawiony wcześniej czas lub limit przemieszczenia.

• Rozbiórka i czyszczenie
  • Wyładować normalną siłę, wyciągnąć poziome tłoki, usunąć próbki.
  • Rejestruj stan awarii, czyszcz skrzynki do cięcia.

• Przetwarzanie danych
  • Oprogramowanie graficzne wykonuje wykres krzywych, oblicza szybkość wykrętu, wytrzymałość długoterminową itp.
  • W przypadku badań cięcia cyklicznego obliczyć degradację modułu, współczynnik tłumienia itp.
  • Wygenerować raport z testu.

W przypadku TRA-1 lub TRA-2:

• TRA-1 wymaga ręcznego odczytu wartości; nie może automatycznie wykreować krzywych.
• TRA-2 może automatycznie uzyskiwać dane, ale normalne naprężenie musi być stosowane ręcznie za pomocą wag; naprężenie/prędkość cięcia jest ustawiane za pośrednictwem sterownika.

Podsumowanie:Trójwymiarowy reologiczny aparatury bezpośredniego cięcia serii BTU-TRA oferuje trzy konfiguracje od ręcznego obciążenia dźwignią do w pełni automatycznego serwo zamkniętego pętla.oraz badania reologiczne (krywanie) na glebie miękkimWykorzystanie trójkątnej konstrukcji znacznie poprawia wydajność.Późniejsze ulepszenia obejmują regulację temperatury (0~90 °C) i wysokiego ciśnienia (1.6 MPa) w celu poszerzenia zakresu zastosowań.
