Jednokrotny aparat konsolidacyjny

opis produktu

Opis

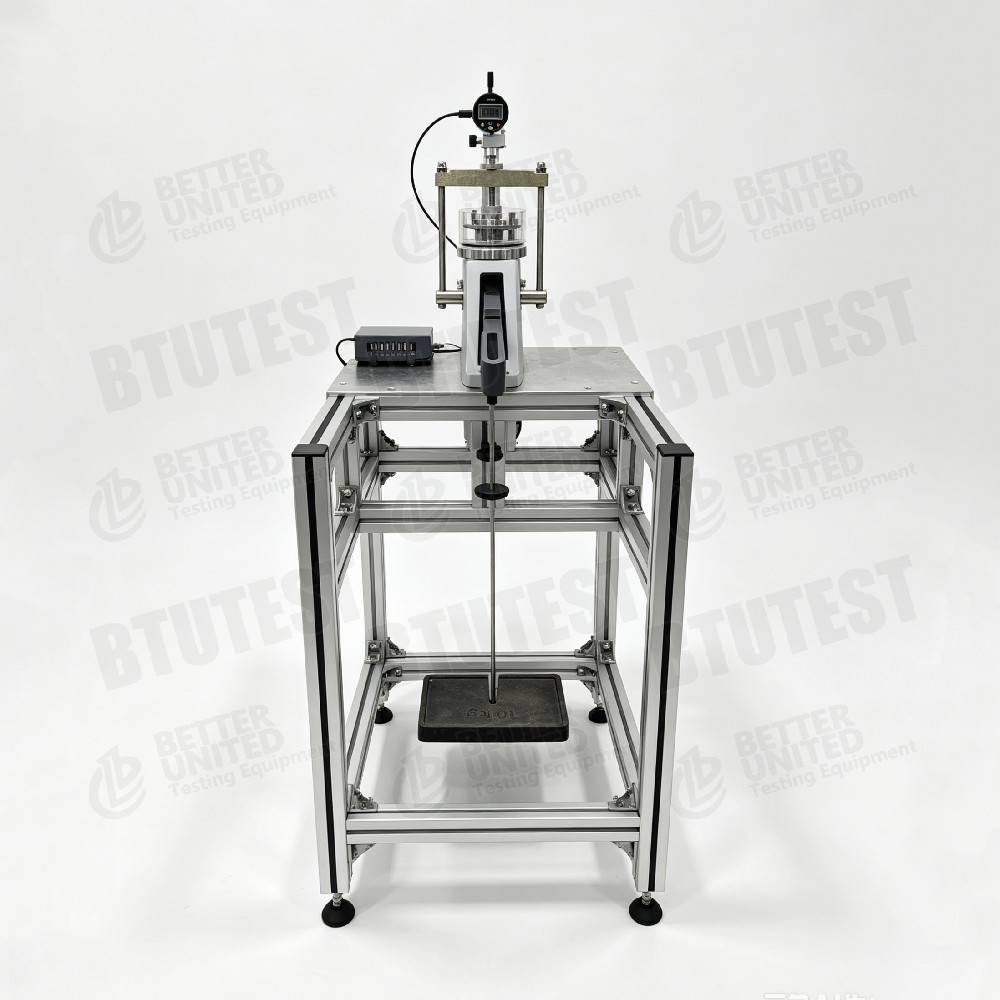

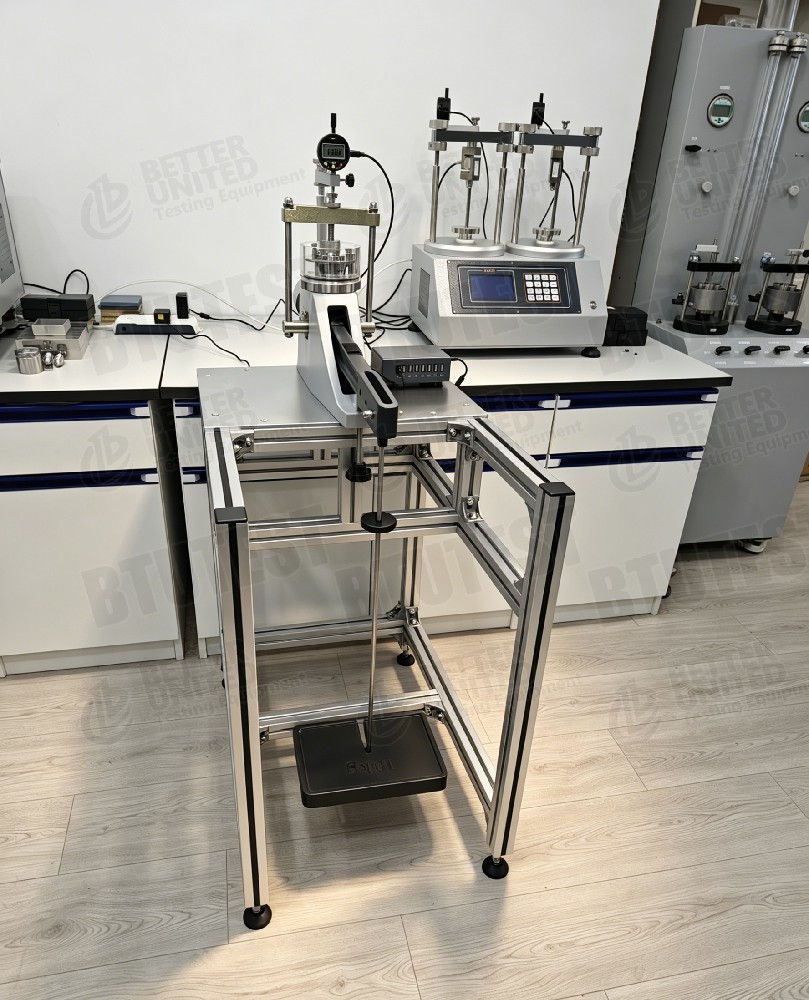

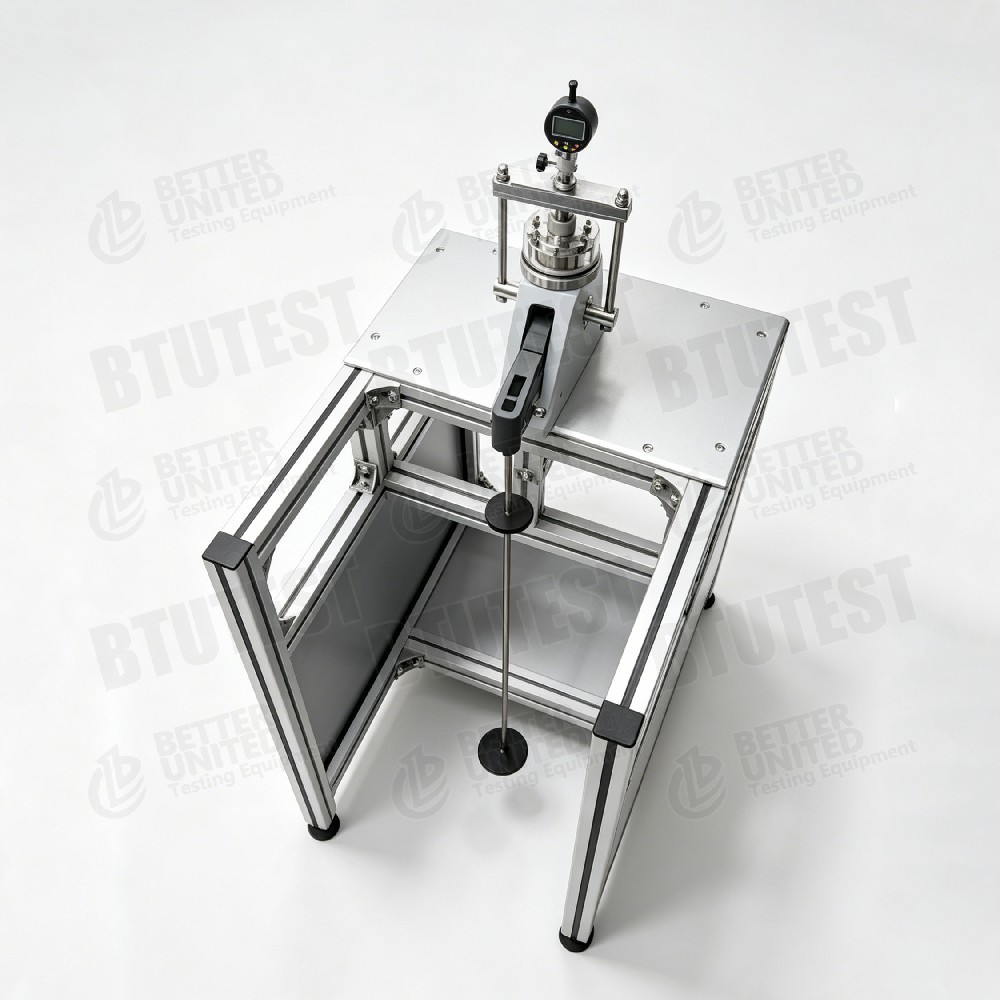

NL5044X/001 to stołowa rama konsolidacyjna z pojedynczą ramą, służąca do określania długoterminowej charakterystyki konsolidacji glin i innych gruntów ściśliwych pod obciążeniem wywieranym przez fundamenty i konstrukcje naziemne. Osiadanie może wystąpić nawet wtedy, gdy przyłożone ciśnienie mieści się w bezpiecznej nośności gruntu. Urządzenie wykorzystuje obciążenie ramieniem dźwigniowym i może wywierać nacisk do 81 ton na stopę kwadratową (około 8800 kPa) na próbki o średnicy 50 mm. Nadaje się do przewidywania osiadania fundamentów pod budynkami, tamami, mostami i podobnymi konstrukcjami.

Standardy testowe

Urządzenie jest zgodne z następującymi normami międzynarodowymi:

• BS1377(Brytyjskie standardowe metody badania gruntów)
• ASTM D2435(Standardowe metody badań jednowymiarowych właściwości konsolidacyjnych gruntów)
• ASTM D3877(Metody badań właściwości rozszerzalności, skurczu i konsolidacji gruntów)
• ASTM D4546(Jednowymiarowa konsolidacja i ekspansja gruntów)

Specyfikacja

Szczegół

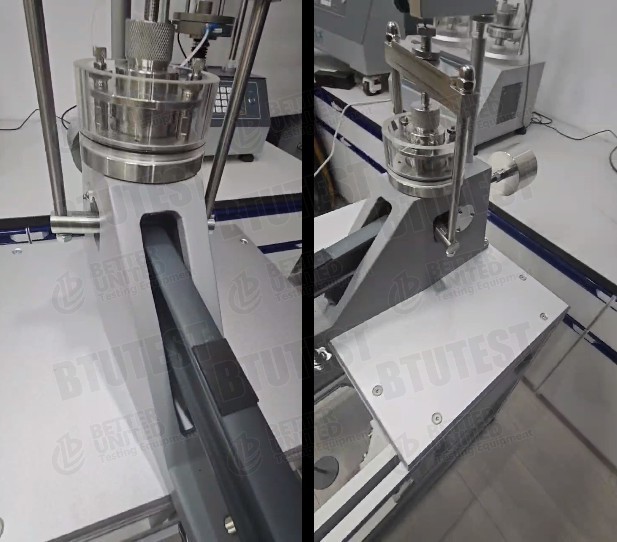

• Mechanizm ładujący: Sztywna rama załadowcza ze zintegrowanym podnośnikiem belki, aby uniknąć wstrząsów próbki podczas przykładania obciążenia.
• Stosunek dźwigni: Stałe przełożenie dźwigni 11:1, maksymalne naprężenie do 8,8 MPa.
• Komórka konsolidacyjna: Edometr ładowany od przodu, zgodny z normami ASTM/BS.
• Przyrządy pomiarowe: Standardowy mechaniczny czujnik zegarowy; opcjonalny czujnik zegarowy przemieszczenia pionowego (skok 10 mm, dokładność 0,01 mm).
• Opcjonalne akcesoria: Porowate kamienie (Φ50mm×5mm), pierścień tnący, górna nakładka, bibuła filtracyjna.
• Uszczelka: Zewnętrzna obudowa ze sklejki.

Aplikacja

• Laboratoryjne wyznaczanie charakterystyki osiadania konsolidacyjnego gruntów gliniastych
• Prognozowanie długotrwałego osiadania fundamentów budynków, zapór, mostów itp.
• Wysokociśnieniowe badania ściśliwości gruntów
• Nauczanie i badania w laboratoriach geotechnicznych zgodnie z międzynarodowymi standardami

Zalety

• Niezwykle duża ładowność: Maksymalne ciśnienie do 8800 kPa (przełożenie dźwigni 11:1) – idealne do głębokich, sztywnych gruntów lub badań konsolidacji pod wysokim ciśnieniem.
• Sztywna konstrukcja: Zapewnia dokładność, powtarzalność i wiarygodność wyników testów.
• Ochrona przed wstrząsami: Zintegrowany wspornik belki eliminuje zakłócenia próbki podczas ładowania.
• Odporne na rdzę i trwałe: Odlew aluminiowy i stal platerowana do długotrwałego użytku laboratoryjnego.
• Kompaktowa konstrukcja z blatem: Oszczędność miejsca w laboratorium.
• Ekonomiczne: Konstrukcja pojedyncza, odpowiednia do specjalistycznych testów o małej objętości lub wysokim ciśnieniu, przy niższych kosztach niż modele wielozwojowe.

Co wybrać

Przepływ procesu

• Przygotowanie próbki: Wytnij próbkę o średnicy Φ50 mm za pomocą pierścienia tnącego i umieść ją w komorze konsolidacyjnej (z górnymi/dolnymi porowatymi kamieniami).
• Zainstaluj komórkę: Umieścić komorę konsolidacyjną w ramie ładowanej od przodu i zabezpieczyć ją.
• Zainstaluj urządzenie pomiarowe: Zamontować czujnik zegarowy lub przetwornik przemieszczenia i wyregulować do odczytu początkowego.
• Zastosuj obciążenie: Stosując przełożenie dźwigni 11:1, stopniowo przykładaj ciężarki zgodnie z harmonogramem testu.
• Rekordowe rozliczenie: Dokonuj odczytów czujnika zegarowego w określonych odstępach czasu przy każdym przyroście obciążenia, aż do ustabilizowania się.
• Przetwarzanie danych: Wykreśl krzywe czasu osiadania i oblicz współczynnik konsolidacji, wskaźnik kompresji, ciśnienie przed konsolidacją itp.
• Generowanie raportu: Tworzenie raportów z testów na potrzeby projektowania inżynierskiego lub analiz badawczych.
