W pełni automatyczne urządzenie konsolidujące (mechaniczne)

opis produktu

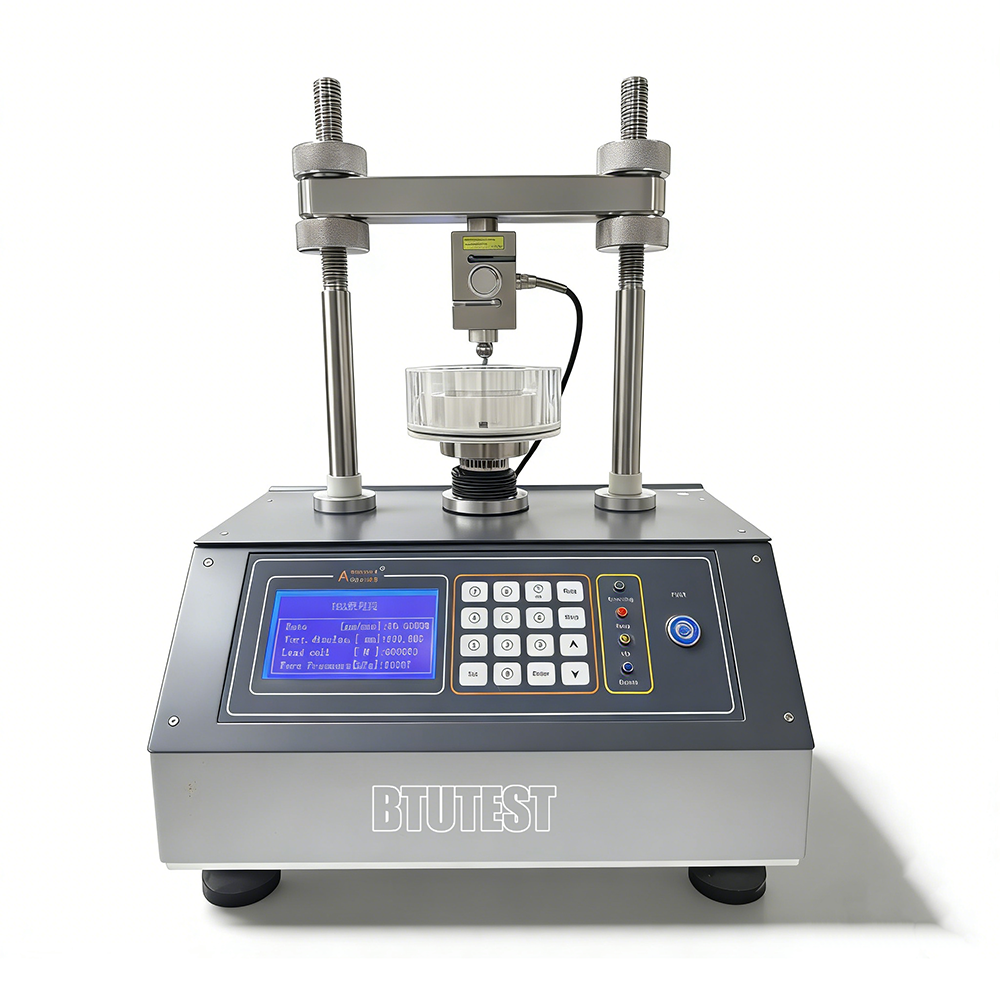

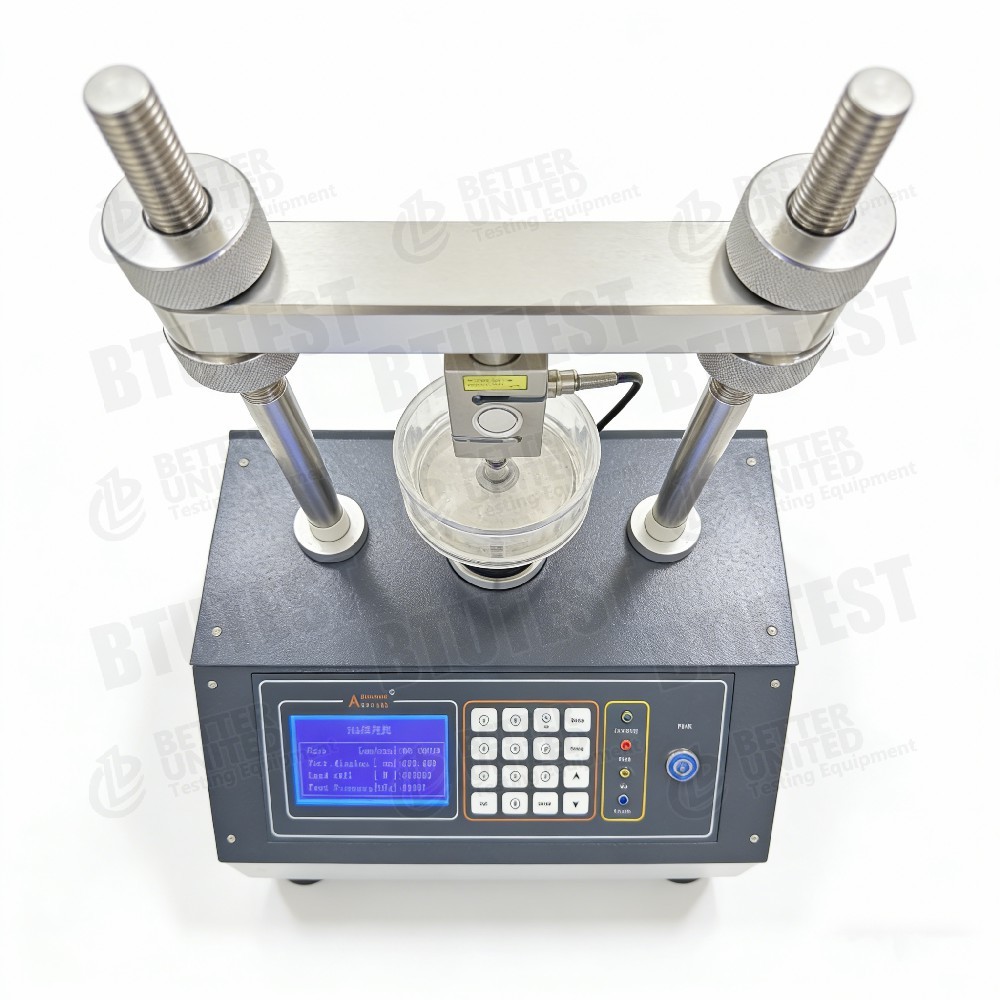

Model w pełni automatycznego urządzenia konsolidującego (mechanicznego).BTU-1

Opis

Ten sprzęt to m.inw pełni automatyczny aparat konsolidacyjny (mechaniczny), modelkaBTU-1, stosowany do jednowymiarowych badań konsolidacji gruntów. Automatycznie przykłada obciążenia i pozyskuje dane w celu określenia parametrów ściśliwości gruntu (współczynnik ściśliwości av, moduł odbicia Es, współczynnik zagęszczenia Cv, ciśnienie przed zagęszczeniem Pc itp.). Główne cechy:

• Dobre, rozszerzalne funkcje sterujące
• W sposób ciągły przykłada ciśnienie 0–5 MPa (dla próbki o średnicy 61,8 mm)
• Rozmiary próbek: Φ61,8×H20 mm i Φ79,8×H20 mm
• Oprogramowanie do akwizycji i kontroli automatycznie uzyskuje parametry konsolidacji i wykreśla różne krzywe (pierwiastek kwadratowy z krzywej czasu, krzywa log-czas, krzywa e-p, krzywa e-lg p, krzywa Cv-P(T90), krzywa Cv-P(T50), krzywa HP-P itp.)

Standardy testowe (międzynarodowe)

• ASTM D2435(Jednowymiarowa konsolidacja gruntów)
• ISO 17892-5(Test konsolidacyjny)
• BS 1377-6(Test konsolidacyjny)
• ASTM D4186(Konsolidacja CRS, jeśli jest obsługiwana)
• ASTM D4546(Konsolidacja załaduj-rozładuj-załaduj ponownie)

Sprzęt może spełniać wymagania tych norm w zakresie załadunku, pomiaru przemieszczenia, gromadzenia danych itp.

Specyfikacja

Szczegół

• Obciążenie mechaniczne– Wykorzystuje system napędzany silnikiem (serwo lub krokowy) do wywierania nacisku osiowego, nie wymagając zasilania pneumatycznego ani hydraulicznego, zapewniając precyzyjne sterowanie i szybką reakcję.
• Ciągłe stosowanie ciśnienia– Płynna regulacja 0-5 MPa, bezstopniowe obciążenie, odpowiednie do stopniowego obciążania lub trybów ciągłego obciążania CRS.
• Wysoka dokładność ciśnienia– Absolutna dokładność ±1 kPa (ok. 0,02% FS w stosunku do 5 MPa), znacznie lepsza od konwencjonalnych konsolidometrów.
• Dwa rozmiary próbek–
  • Φ61,8×20 mm (pierścień standardowy, powierzchnia 30 cm²)
  • Φ79,8×20 mm (powierzchnia 50 cm²), odpowiednia na gleby z nieco większymi cząstkami lub tam, gdzie większa powierzchnia zmniejsza efekt skali.
• Rozszerzalne funkcje sterujące– Może umożliwiać połączenie wielu komórek konsolidacyjnych (wielojednostkowych) lub obsługę wielu trybów testowych (ładowanie krokowe, CRS, CRL, pełzanie itp.) w ramach przyszłych aktualizacji.
• Potężne oprogramowanie do przetwarzania końcowego– Automatycznie oblicza parametry konsolidacji i wykreśla krzywe standardowe, oszczędzając czas przetwarzania danych.
• Możliwość wysokiego ciśnienia– 5 MPa może symulować naprężenia przeciążeniowe na głębokościach >200 m (przy założeniu γ=20 kN/m3, około 250 m).

Aplikacja

• Rutynowe testy konsolidacyjne– Określić współczynnik zagęszczenia, współczynnik zagęszczenia i ciśnienie przed zagęszczeniem gruntów drobnoziarnistych (glina, glina pylasta).
• Konsolidacja przy dużym naprężeniu– Maksymalne ciśnienie 5 MPa odpowiednie dla głębokich gruntów, wysokich nasypów i konstrukcji z dodatkowym obciążeniem wstępnym.
• Większy rozmiar próbki (Φ79,8 mm)– Nadaje się do gruntów zawierających niewielką ilość gruboziarnistych cząstek, redukując efekt kamienia.

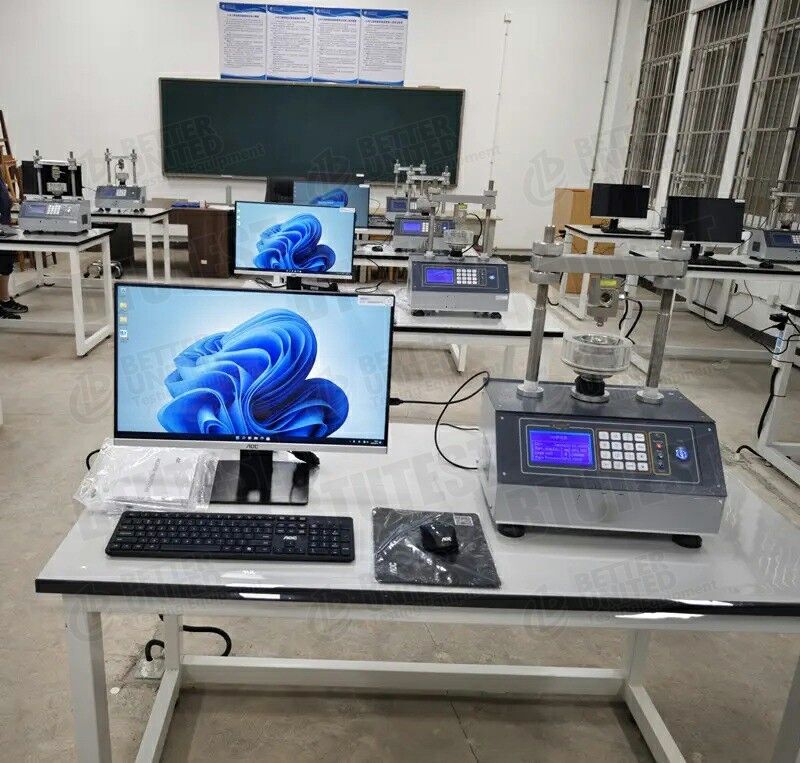

• Badania i dydaktyka– Uniwersyteckie laboratoria mechaniki gruntów do eksperymentów i badań studenckich.
• Nauczanie oprogramowania– Automatycznie rysuje krzywe, pomagając uczniom zrozumieć teorię konsolidacji.

Zalety

• Precyzyjna kontrola ciśnienia– Dokładność bezwzględna ±1 kPa, znacznie przewyższająca konwencjonalne konsolidometry (zwykle ±1% FS ≈ ±50 kPa).
• Ciągłe, bezstopniowe ładowanie– Umożliwia testy CRS (stała szybkość odkształcenia) lub niestandardowe testy konsolidacji ścieżki naprężenia.
• Dwa rozmiary próbek– Elastyczność wyboru w oparciu o maksymalny rozmiar cząstek.
• Dobra możliwość rozbudowy– Można dodać wiele komórek konsolidacyjnych lub zaktualizować moduły testowe.
• Kompleksowe oprogramowanie– Automatycznie oblicza parametry, generuje krzywe jednym kliknięciem, redukując wysiłek i błędy związane z ręcznym kreśleniem.
• Obciążenie mechaniczne– Nie wymaga źródła powietrza, czysty, niski poziom hałasu, odpowiedni do laboratoriów wewnętrznych.
• Wysokie ciśnienie– 5 MPa spełnia wymagania konsolidacji dla większości głębokości.

Co wybrać

Wybierz ten sprzęt lub porównaj z innymi modelami w oparciu o wymagania testowe:

Przepływ procesu

Przykład:Test konsolidacji przy obciążeniu stopniowym (ASTM D2435)

• Przygotowanie próbki
  • Wytnij nienaruszoną lub ponownie uformowaną próbkę za pomocą pierścienia Φ61,8×20 mm lub Φ79,8×20 mm.
  • Zmierz początkową zawartość wody i gęstość. Jeśli wymagane jest nasycenie, namoczyć lub nasycić próżniowo.

• Przykładowa instalacja
  • Pierścień z próbką umieścić w kuwecie konsolidacyjnej (z porowatymi kamieniami i bibułą filtracyjną).
  • Umieścić ogniwo w ramie ładującej i zamontować czujnik przemieszczenia (wyzerować).
  • Podłącz system gromadzenia danych.

• Zastosuj początkowe ciśnienie osadzania
  • Ustawić za pomocą oprogramowania małe ciśnienie (np. 2–5 kPa), aby zapewnić dobry kontakt pomiędzy nasadką ładującą a próbką; zanotować odczyt początkowego przemieszczenia.

• Ustaw parametry testu
  • W programie wybierz „moduł konsolidacji ładowania krokowego”.
  • Ustaw kolejność obciążeń (np. 12,5, 25, 50, 100, 200, 400, 800, 1600, 3200 kPa, do 5 MPa).
  • Ustaw czas trwania każdego etapu obciążenia (np. 24 godziny lub kryterium stabilności oparte na czasie, takie jak zmiana przemieszczenia <0,01 mm w ciągu ostatniej godziny).
  • Ustaw interwały gromadzenia danych (np. 0,1, 1, 10, 60 minut itp.).

• Rozpocznij test
  • Oprogramowanie automatycznie przykłada pierwszy stopień obciążenia poprzez silnik i utrzymuje stałe obciążenie.
  • Czujnik przemieszczenia rejestruje odkształcenia pionowe w czasie rzeczywistym; oprogramowanie wykreśla krzywe przesunięcia w czasie.
  • Gdy każdy stopień obciążenia osiągnie stabilność, automatycznie zostanie zastosowany następny stopień obciążenia.

• Etap rozładunku (jeżeli mierzy się odbicie)
  • Po osiągnięciu maksymalnego obciążenia przeprowadzić rozładunek (np. 1600, 800, 400, 200, 100, 50, 25 kPa) w celu określenia krzywych odbicia.

• Zakończenie i demontaż
  • Po badaniu rozładować do zera, wyjąć próbkę, zważyć i wysuszyć w celu zmierzenia końcowej zawartości wody (w celu korekty).

• Przetwarzanie danych
  • Oprogramowanie automatycznie oblicza współczynnik pustki, współczynnik ściśliwości av, wskaźnik ściskania Cc i wskaźnik odbicia Cs dla każdego stopnia obciążenia.
  • Wykreśla krzywą e-p i e-lg p, wyznacza ciśnienie przedkonsolidacyjne Pc (metoda Casagrande'a).
  • Oblicza współczynnik konsolidacji Cv przy użyciu metody pierwiastka kwadratowego z czasu lub metody logarytmicznej i wykreśla krzywe Cv-P.
  • Generuje raport z testu.

Jeśli sprzęt obsługujeKonsolidacja CRS: Ustawić stałą szybkość odkształcania (np. 0,01 mm/min), zastosować ciągłe obciążenie, rejestrując ciśnienie w porach (jeśli jest wyposażony w czujnik ciśnienia w porach); oprogramowanie oblicza Cv, Cc, Pc itp. w oparciu o teorię CRS.

Streszczenie:BTU-1 jest w pełni automatycznym mechanicznym urządzeniem do konsolidacji z bardzo precyzyjną regulacją ciśnienia (±1 kPa) i maksymalnym ciśnieniem 5 MPa. Obsługuje próbki w dwóch rozmiarach (Φ61,8 mm i Φ79,8 mm). Potężne oprogramowanie do akwizycji i kontroli automatycznie oblicza parametry konsolidacji i wykreśla różne krzywe standardowe. Nadaje się do rutynowej konsolidacji, konsolidacji pod wysokim ciśnieniem i precyzyjnych testów na poziomie badawczym. Dobór powinien uwzględniać wymagany zakres ciśnienia i wielkość próbki; jeśli potrzebna jest jedynie rutynowa konsolidacja niskociśnieniowa, można rozważyć bardziej ekonomiczny model. Rozszerzalne funkcje sterujące umożliwiają w przyszłości dodawanie konfiguracji wielojednostkowych.
