Wielofunkcyjny aparat konsolidacyjny

opis produktu

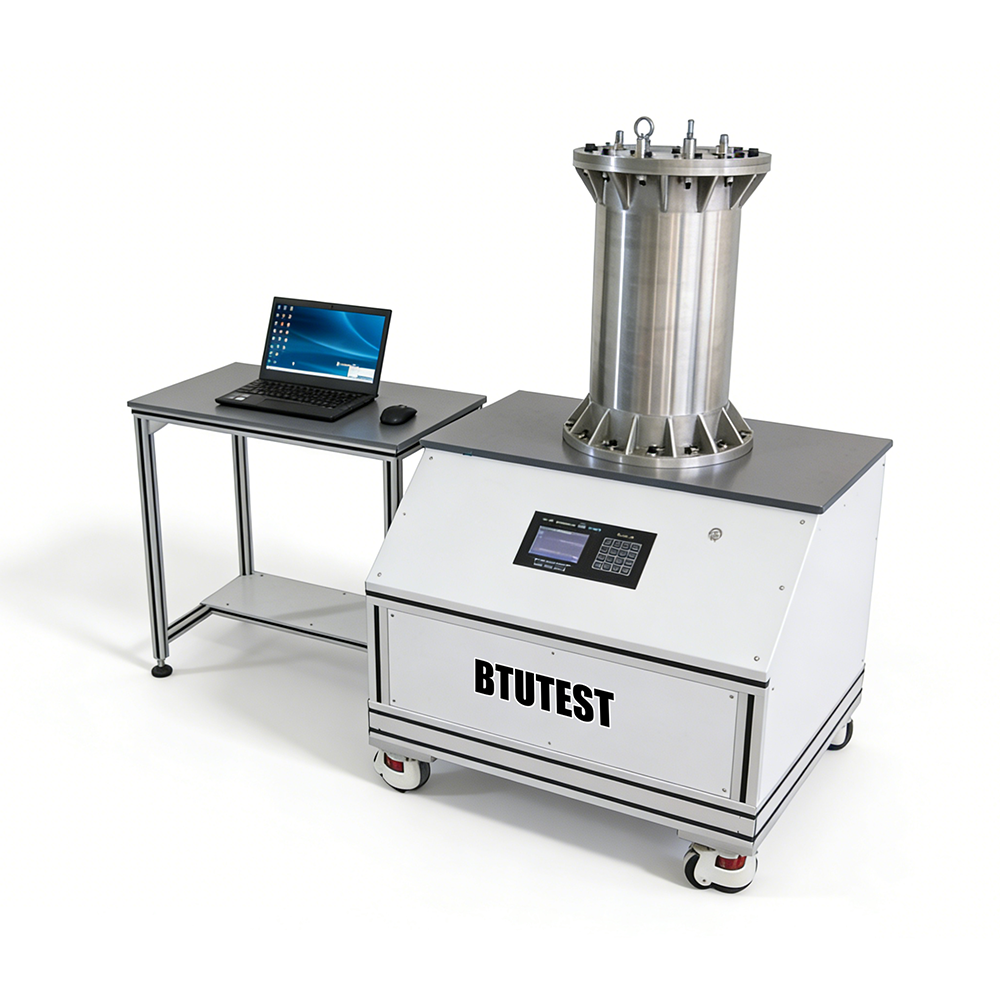

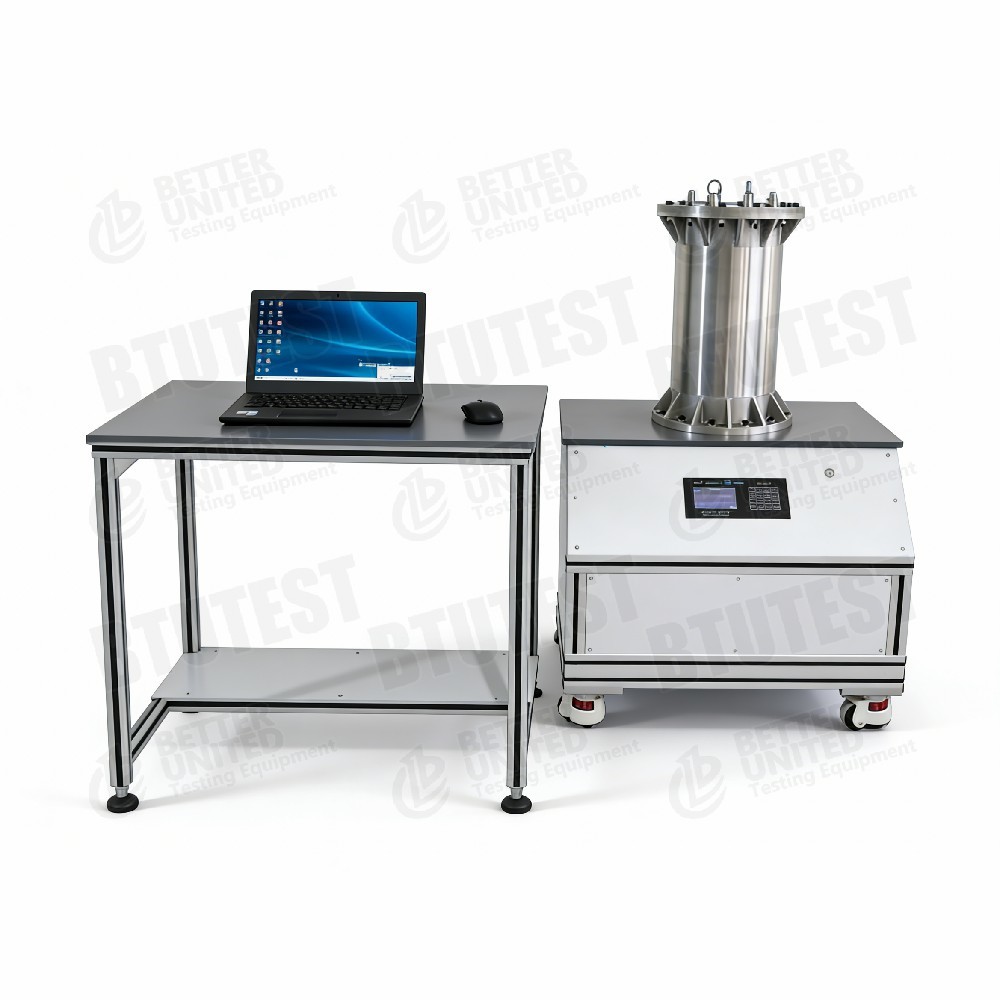

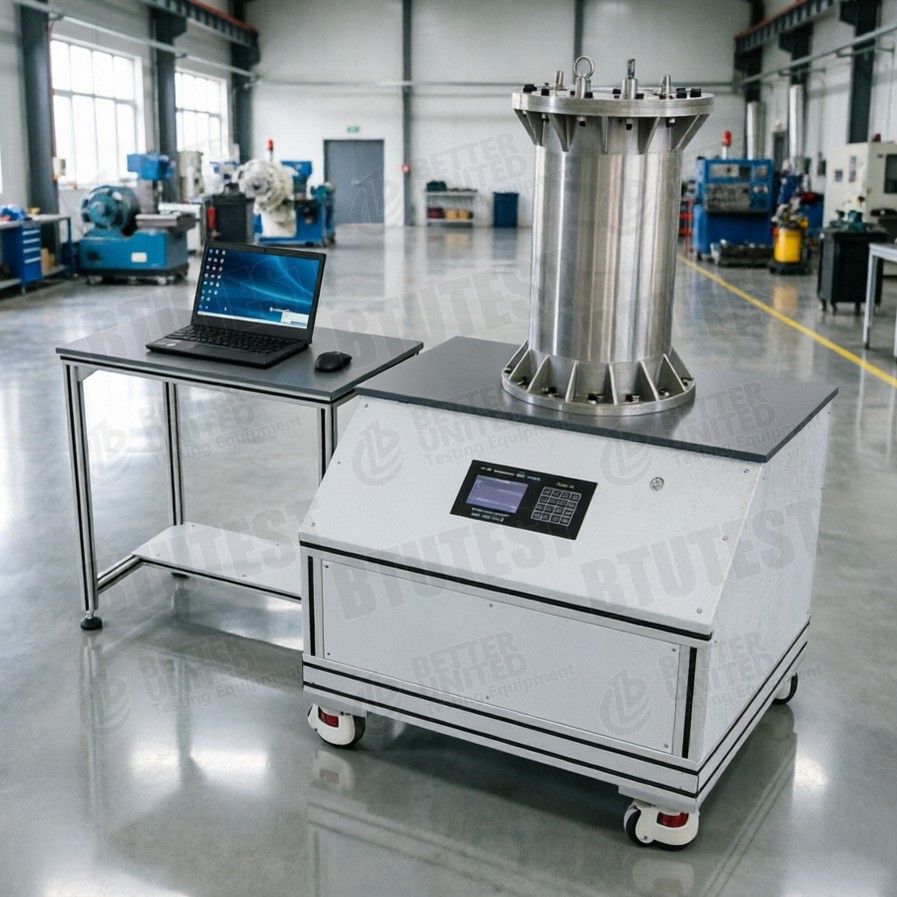

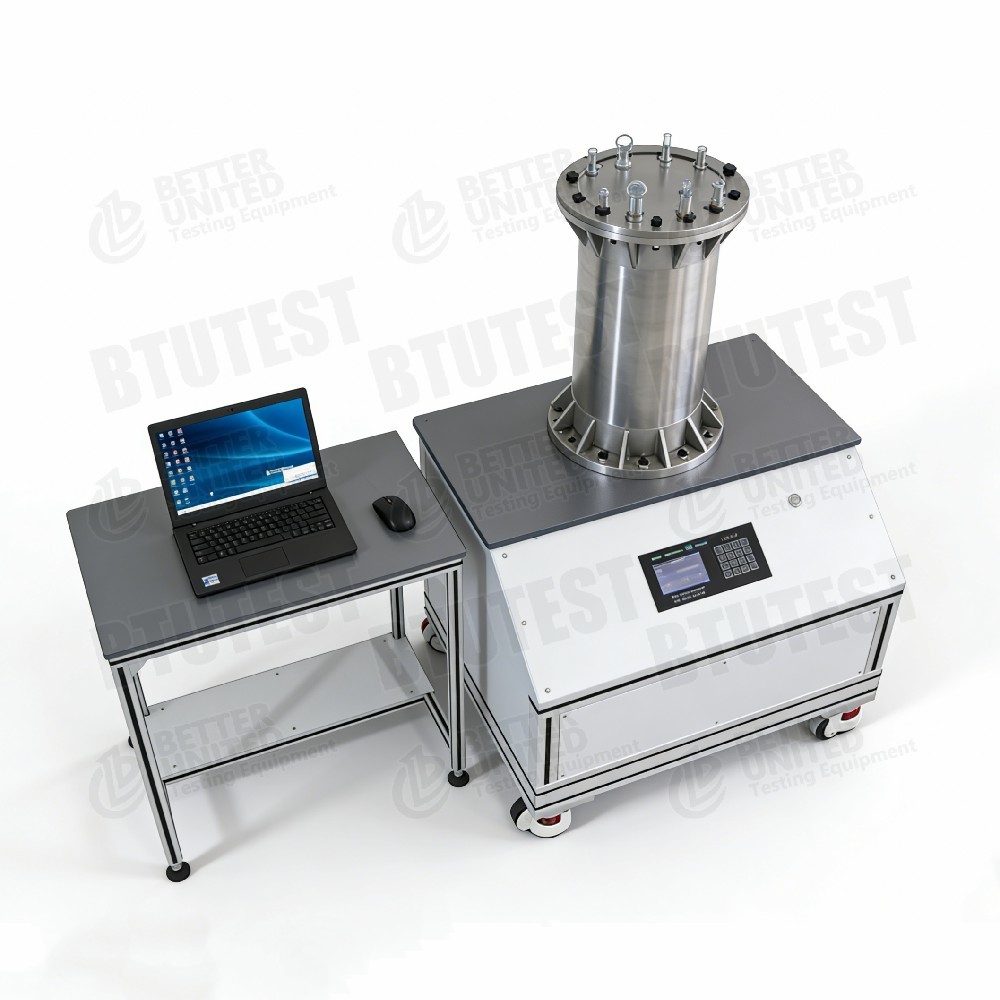

Model wielofunkcyjnego systemu do przygotowywania i testowania próbek (wielofunkcyjny aparat konsolidujący).BTU-CSA-3

Opis

Ten sprzęt to m.inwielofunkcyjny system przygotowania i badania próbek (wielofunkcyjny aparat konsolidacyjny), modelkaBTU-CSA-3. Stosowany jest głównie do przygotowywania jednorodnych próbek gleby i wykonywania różnych testów konsolidacji. System zapewnia bardzo precyzyjną kontrolę warunków naprężeń i odkształceń przy wysokim stopniu automatyzacji. Cały proces testowania może być sterowany komputerowo za pomocą serwosterowania, z rejestracją i analizą w czasie rzeczywistym stanu powierzchni próbki, wewnętrznego stanu naprężenia i odkształcenia oraz rozkładu ciśnienia wody w wewnętrznych porach. Główne funkcje:

• Przygotowanie jednorodnych próbek gleby
• Test konsolidacji z obciążeniem krokowym
• Test konsolidacji stałej szybkości odkształcenia (CRS).
• Test konsolidacji stałej szybkości ładowania (CRL).
• Pomiar ciśnienia wody w porach w czasie rzeczywistym w wielu pozycjach

Standardy testowe (międzynarodowe)

• ASTM D2435(Jednowymiarowa konsolidacja gruntów)
• ASTM D4186(Stała szybkość konsolidacji odkształceń – CRS)
• ASTM D4546(Konsolidacja załaduj-rozładuj-załaduj ponownie)
• ISO 17892-5(Test konsolidacyjny)
• BS 1377-6(Test konsolidacyjny)
• ASTM D698(Próba zagęszczania – związana z przygotowaniem próbki)

Sprzęt może spełniać wymagania tych norm w zakresie kontroli obciążenia, pomiaru przemieszczenia, monitorowania ciśnienia w porach itp.

Specyfikacja

Szczegół

• Integracja wielofunkcyjna– Potrafi zarówno przygotować próbki jednorodne (np. poprzez prasowanie lub formowanie konsolidacyjne), jak i przeprowadzić różne testy konsolidacji (obciążanie stopniowe, CRS, CRL).
• Duży rozmiar próbki– Komora ciśnieniowa Ø300 mm x wysokość 600 mm, odpowiednia do gruntów gruboziarnistych lub dużych próbek, redukująca efekt skali.
• Bardzo precyzyjne sterowanie serwomechanizmem– Obciążenie, przemieszczenie i prędkość są sterowane przez serwo w zamkniętej pętli, dokładność ±0,1% pełnej skali.
• Wielopozycyjny pomiar ciśnienia porowego– Czujniki ciśnienia porowego można instalować na różnych wysokościach w komorze ciśnieniowej w celu monitorowania rozkładu wewnętrznego ciśnienia wody w porach, co jest przydatne do skutecznej analizy naprężeń w gruntach nasyconych i nienasyconych.
• Szeroki zakres prędkości ładowania– 0,00001–9 mm/min, obejmujące pełzanie, powolną konsolidację i szybkie obciążenie.
• Długi skok– 600 mm, co pozwala na duże badania konsolidacji odkształceń lub ściskania.
• Zbiornik na wodę– Pojemność 20 L do gromadzenia drenów, ułatwiająca pomiar zmiany objętości.
• Elastyczna kontrola– Można nim sterować za pomocą przełącznika elektromagnetycznego, oprogramowania lub panelu LCD, dostosowując się do różnych preferencji użytkownika.
• Trwały materiał– Komórka ciśnieniowa wykonana ze stali nierdzewnej 304, odporna na korozję, zapewniająca długotrwałe użytkowanie.

Aplikacja

• Jednorodne przygotowanie próbek– Zapewnia jednolite, powtarzalne próbki do kolejnych badań trójosiowego, bezpośredniego ścinania, przepuszczalności itp.
• Testy konsolidacyjne na dużą skalę– Określić charakterystykę konsolidacji gruntów gruboziarnistych, nasypów skalnych, skał miękkich itp.
• Szybka konsolidacja CRS/CRL– Szybko uzyskaj parametry konsolidacji, oszczędzając czas.
• Badania rozkładu ciśnienia porowego– Badanie ewolucji wewnętrznego ciśnienia porowego w różnych warunkach brzegowych drenażu, weryfikując teorię konsolidacji.
• Długotrwałe pełzanie– Mierzyć odkształcenia i zmiany ciśnienia w porach pod stałym obciążeniem, aby analizować zachowanie się wtórnej konsolidacji.
• Geotechnika środowiskowa– Badanie zachowania konsolidacyjnego gruntów zanieczyszczonych, gruntów ekspansywnych itp.

Zalety

• Wysoka precyzja– Dokładność sterowania ±0,1% FS, spełniająca wymagania badawcze.
• Duży rozmiar i długi skok– Próbka Ø300×600 mm, skok 600 mm, odpowiednia do dużych odkształceń i materiałów wielkocząsteczkowych.
• Wielofunkcyjny– Przygotowanie próbki + etapowe ładowanie + CRS + CRL + wielopozycyjny pomiar ciśnienia porowego – wszystko w jednym systemie.
• W pełni automatyczne sterowanie serwomechanizmem– Sterowanie komputerowe, zbieranie danych w czasie rzeczywistym, automatyczne obliczanie parametrów.
• Wielopozycyjne ciśnienie w porach– Umożliwia badanie przestrzennego rozkładu ciśnienia porowego, w przeciwieństwie do konwencjonalnych pomiarów za pomocą jednego czujnika.
• Zbiornik na wodę o dużej pojemności– 20 L, nadaje się do pobierania drenażu z dużych okazów.
• Elastyczne działanie– Klawiatura panelowa + LCD + oprogramowanie, wiele możliwości sterowania.
• Solidna konstrukcja– Zintegrowana rama obciążeniowa, wysoka sztywność, niski poziom wibracji.

Co wybrać

Wybierz ten sprzęt lub porównaj z innymi modelami w oparciu o wymagania testowe:

Przepływ procesu

Przykład:Jednorodne przygotowanie próbki + test konsolidacji CRS (z wielopozycyjnym pomiarem ciśnienia porowego)

• Przygotowanie próbki
  • Mieszaj glebę do docelowej zawartości wody, umieszczaj ją warstwami w komorze ciśnieniowej (Ř300×600 mm).
  • Użyj serwomechanizmu, aby zagęścić każdą warstwę do docelowej gęstości na sucho, tworząc jednorodną próbkę.
  • Podczas przygotowania osadzić czujniki ciśnienia porów na różnych wysokościach (np. 1/4, 1/2, 3/4 wysokości próbki).

• Montaż i uszczelnienie
  • Zamontuj górną pokrywę, podłącz tłok ładujący, czujnik przemieszczenia i wielokanałowe czujniki ciśnienia porów.
  • Podłączyć przewody drenażowe do zbiornika na wodę (20 l).
  • Jeśli wymagane jest nasycenie, należy wykonać nasycenie próżniowe lub nasycenie przeciwciśnieniem.

• Ustaw parametry testu
  • W programie wybierz „Moduł konsolidacji CRS”.
  • Ustaw stałą szybkość odkształcania (np. 0,01 mm/min).
  • Ustaw maksymalne odkształcenie osiowe (np. 20%) lub maksymalne obciążenie osiowe (30 kN).
  • Ustaw interwał gromadzenia danych (np. 1 sekundę).

• Rozpocznij test
  • System ładowania serwa popycha tłok w dół ze stałą prędkością.
  • Oprogramowanie rejestruje obciążenie osiowe, przemieszczenie osiowe, ciśnienie w porach w wielu pozycjach oraz czas w czasie rzeczywistym.
  • Wykreśla krzywą naprężenia i odkształcenia oraz krzywe ciśnienia i odkształcenia porów dla każdego czujnika.

• Warunek zatrzymania
  • Zatrzymuje się automatycznie po osiągnięciu zadanego obciążenia lub maksymalnego obciążenia.

• Demontaż i czyszczenie
  • Rozładować, wyjąć próbkę, zmierzyć końcową zawartość wody.
  • Wyczyść komorę ciśnieniową, czujniki ciśnienia porów, przewody i zbiornik na wodę.

• Przetwarzanie danych
  • W oparciu o teorię CRS oprogramowanie oblicza całkowity współczynnik konsolidacji Cv (na podstawie średniego lub dolnego ciśnienia w porach).
  • Porównaj reakcje ciśnienia w porach na różnych wysokościach, aby przeanalizować wzorce rozpraszania ciśnienia w porach.
  • Oblicz współczynnik kompresji Cc, ciśnienie wstępnej konsolidacji Pc itp.
  • Eksportuj dane i wygeneruj raport z testu.

Do konsolidacji z ładowaniem krokowym: Ustaw sekwencję obciążenia (np. 50, 100, 200, 400, 800 kPa); rejestrować przemieszczenie i ciśnienie w porach w czasie na każdym etapie obciążenia.
Tylko do przygotowania próbki: Użyj programu zagęszczania, aby zagęścić warstwy bez wykonywania testu konsolidacji.

Streszczenie:BTU-CSA-3 to wielofunkcyjny system do przygotowywania i testowania próbek (wielofunkcyjny aparat do konsolidacji), który integruje jednorodne przygotowanie próbek z różnymi testami konsolidacji. Charakteryzuje się dużym rozmiarem próbki (Ř300×600 mm), obciążeniem osiowym do 30 kN, skokiem 600 mm i obsługuje obciążenie krokowe, CRS, CRL oraz wielopozycyjny pomiar ciśnienia porów w czasie rzeczywistym. Dokładność sterowania wynosi ±0,1% pełnej skali, przy całkowicie automatycznym sterowaniu serwomechanizmem w zamkniętej pętli. Nadaje się do badania cech konsolidacji gruntów gruboziarnistych, zwałów skalnych i dużych próbek, a także do przygotowywania próbek jednorodnych. Przy wyborze należy wziąć pod uwagę wymaganą nośność, rozmiar próbki i potrzebę wielopozycyjnego pomiaru ciśnienia porowego. W przypadku rutynowych testów konsolidacyjnych o małych rozmiarach mniejszy konsolidometr może być bardziej opłacalny.
