Wielkogabarytowy aparat trójosiowy do gruntów gruboziarnistych

opis produktu

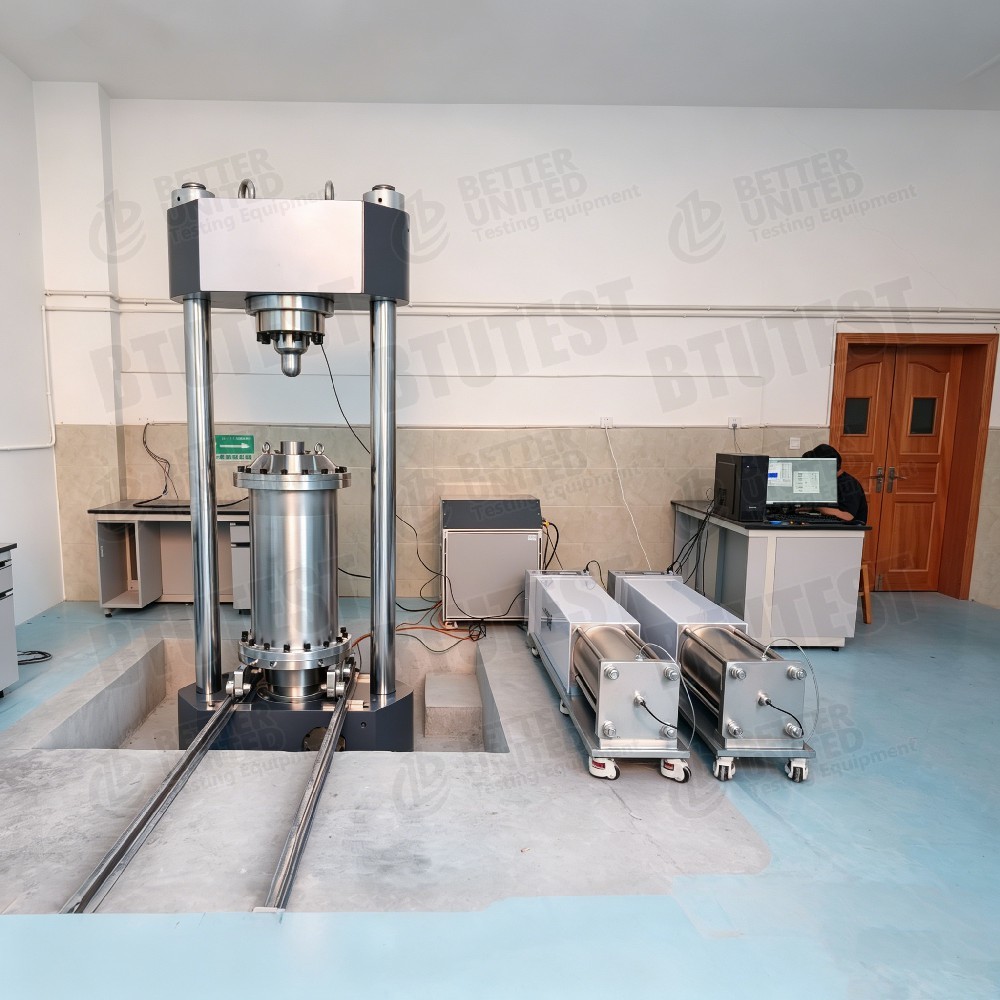

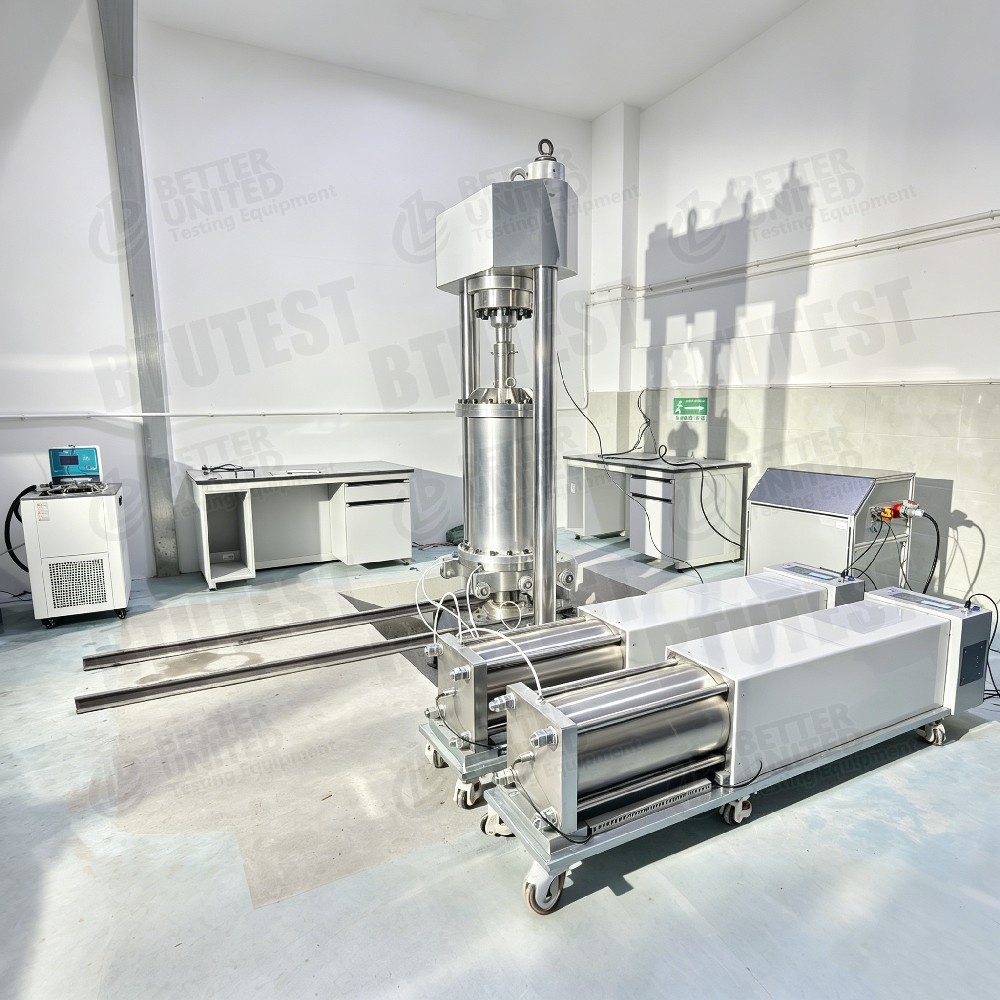

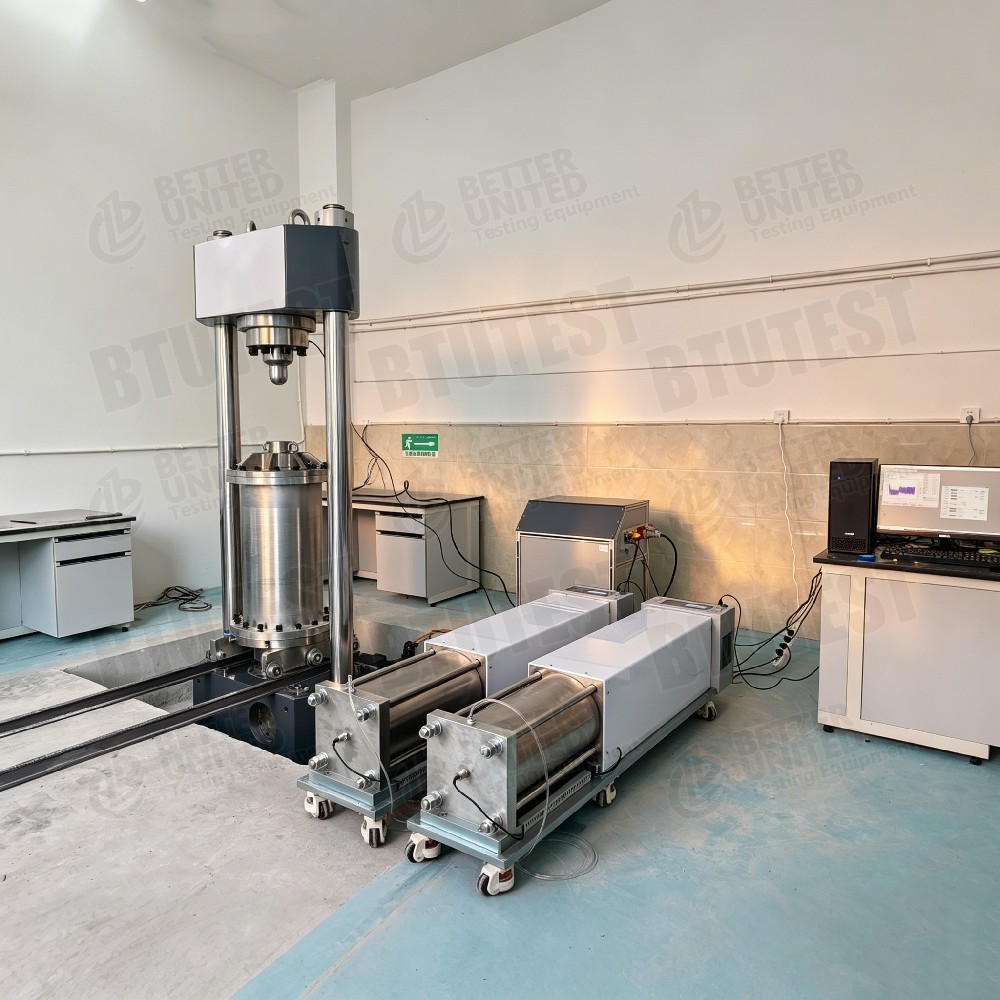

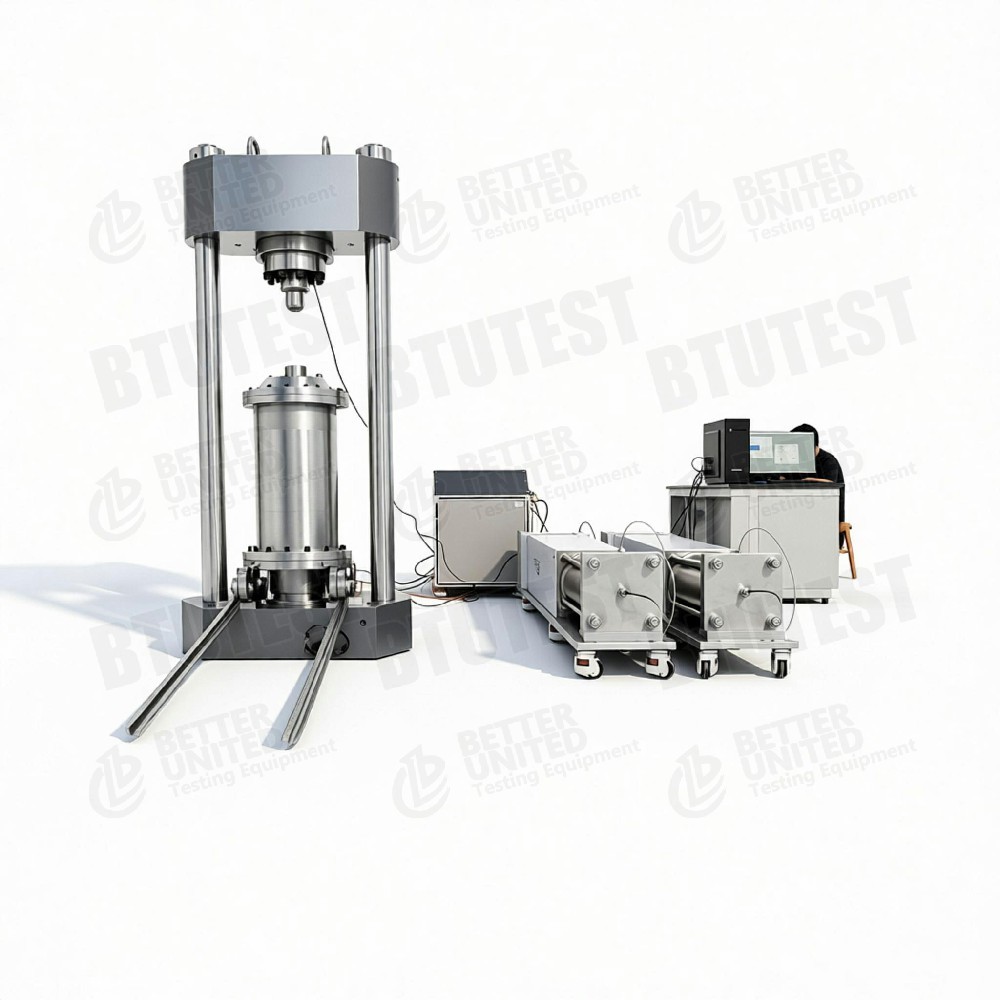

Duże urządzenia trójosiowe do gruntów gruboziarnistych

1Opis.

Jest to wysokiej wydajności, serwo sterowany system badań trójosiowych na dużą skalę, zaprojektowany specjalnie do statycznych i dynamicznych badań trójosiowych geomateriałów gruboziarnistych, w tym żwirowych,wypełnienia skałKonwencjonalne urządzenia geotechniczne często nie mogą spełniać wymogów badań dla tych materiałów z powodu obecności dużych cząstek.
System może pomieścić okazy do300 mm średnicy i 600 mm wysokości, zapewniając, aby wielkość próbki była wystarczająca w stosunku do maksymalnej wielkości cząstek, co pozwala uzyskać wiarygodne i reprezentatywne parametry inżynieryjne.
Wspierane możliwości obejmują badania trójosiowe sterowane naprężeniem i kontrolowane naprężeniem (UU, CU, CD), testy ścieżki naprężenia, testy trójosiowe wysokiego ciśnienia, konsolidację K0,konsolidacja anizotropowa, oraz niskiej częstotliwości obciążenia cyklicznego z definiowanymi przez użytkownika formami fal (np. sinus, trójkątne, kwadratowe, losowe i importowane fale sejsmiczne).
System jest w pełni zautomatyzowany za pomocą dedykowanego oprogramowania testowego opartego na systemie Windows, które wykonuje kontrolę, pozyskiwanie danych i informacje zwrotne w czasie rzeczywistym.ciśnienie tylneModuły opcjonalne obejmują trzyosiowe testy pełzania, kalibrację czujników,i badania gleb nienasyconych przy użyciu techniki translacji osi.
Urządzenie spełnia główne międzynarodowe normy:ASTM D7181, ASTM D4767, ASTM D3999, BS 1377 i ISO 17892-8/9.

2. Standardy badań

• ASTM D7181
• ASTM D4767
• ASTM D3999
• BS 1377
• ISO 17892-8/9

Metody te obejmują statyczne, dynamiczne i drenowane/niedrenowane metody badawcze dla gleb o gruboziarnistym kształcie.

3Specyfikacja

Parametry	Typowa wartość / zakres
Wielkość próbki	300 mm średnicy × 600 mm wysokości
Pojemność ramy ładunkowej	1500 kN (elektro-serwo) lub 250 kN (współczynnik hydrauliczny)
Ciśnienie robocze w komorze ciśnienia	np. 1 MPa (ocena bezpieczeństwa > 2x ciśnienie robocze)
Częstotliwość dynamicznego ładowania	Do 10 Hz
Wsparcie fal	Fale sinus, trójkątne, kwadratowe, losowe, zdefiniowane przez użytkownika/fale sejsmiczne
Rozdzielczość zmiany objętości	Do 0,001 ml (dla wchłaniania nasycenia)
Zasilanie	Standardowe 220 V, bez zewnętrznego sprężarki powietrza lub hydraulicznego zestawu zasilania (w wielu konfiguracjach)
Opcjonalny zakres temperatury	-30 °C ~ +80 °C
Opcjonalne wysokie ciśnienie ograniczające	Do 100 MPa (w przypadku badań głębokich odwiertów lub hydratów)

4Szczegóły.

• Tryby sterowania obciążeniem: Obciążenie cykliczne o niskiej częstotliwości, kontrolowane naprężeniem, kontrolowane naprężeniem.
• Rodzaje konsolidacji: Konsolidacja K0, konsolidacja anisotropowa.
• Badania zaawansowane: Wysokoprężne trójosiowe przepływy, badania ścieżki naprężenia, prawdziwe trójosiowe (opcjonalnie niezależna kontrola naprężenia głównego).
• Badanie gleb nienasyconych: Technika przeniesienia osi (ATT) z typowym zakresem odsysania 0 ∼ 100 kPa.
• Automatyzacja: Dedykowane oprogramowanie do pełnej automatyzacji, pozyskiwania danych, informacji zwrotnych w czasie rzeczywistym; opcjonalne silnikowe mechanizmy podnoszenia i przesuwania komory ciśnieniowej w celu ułatwienia obsługi próbki.
• Czujniki: Wysokiej precyzji pomiar obciążenia osiowego, przemieszczenia, ciśnienia wody w porach, ciśnienia ograniczającego/odwrotnego oraz zmiany objętości.
• Opcjonalne dodatki:
  • Elementy gięcia (falę P i falę S, konfiguracje pionowe i poziome)
  • Lokalne pomiary naprężenia (detektory efektu Halla lub LVDT)
  • Moduł regulacji temperatury (bana cyrkularna)
  • Opcja ramy obciążenia hydraulicznego (do badań dynamicznych o wysokiej częstotliwości 10 Hz, np. balastu kolejowego i symulacji sejsmicznych)

5. Wniosek

• Badania nad właściwościami inżynieryjnymi gruntów gruboziarnistych (żwiry, kamienie, balast kolejowy, materiały budowlane na zapory)
• Określenie parametrów statycznych i dynamicznych dla zapór, podpoziomów, fundamentów i projektów rekultywacji w wysokoziemnych skałach
• Symulacja ścieżki naprężenia, charakterystyka przepuszczalności, ocena potencjału skroplenia
• Zachowanie się nienasyconej gleby
• Zamarznięta gleba, hydraty, głębokie inżynieria geotechniczna (z opcją wysokiego ciśnienia)
• Duża reakcja deformacyjna pod obciążeniem fal sejsmicznych

6Zalety

• Duże rozmiary próbki: 300 mm × 600 mm zapewnia reprezentatywny stosunek wielkości cząstek do próbki.
• Wysoka sztywność i duża zdolność obciążeniowa: do 1500 kN dla testów gęstych, mocnych, gruboziarnistych gleb.
• Wszechstronne ładowanie: obsługuje statyczną, dynamiczną, ścieżkę naprężenia, K0, konsolidację anisotropową itp.
• Wysokiej precyzji pomiary: rozdzielczość zmiany objętości do 0,001 ml dla dokładnego monitorowania nasycenia.
• Wysoka automatyzacja: operacja sterowana oprogramowaniem minimalizuje ludzkie błędy.
• Samodzielne działanie: większość konfiguracji nie wymaga zewnętrznego sprężarki ani jednostki hydraulicznej; działa cicho na 220 V.
• Duża rozszerzalność: opcjonalnie prawdziwy trójosiowy, regulacja temperatury, elementy gięciowe, glebę nienasyconą, moduły wysokiego ciśnienia itp.
• Zgodne z głównymi międzynarodowymi standardamidla uznanych na całym świecie wyników.

7. Parametr

8. Co wybrać (przewodnik konfiguracji)

• Podstawowa konfiguracja: standardowa ramka obciążeniowa (np. 250 kN lub 1500 kN), komora ciśnieniowa o średnicy 300 mm, odpowiednia do konwencjonalnych statycznych badań trójosiowych (CU, CD) i badań przepuszczalności na gruboziarnistych glebach.
• Wymagane badania dynamiczne: Wybierz ramę obciążenia hydraulicznego (10 Hz) z obsługą sinusów, fal sejsmicznych itp.
• Badanie gleb nienasyconych: Dodać moduł sterowania odsysaniem ośniowym.
• Wymagany moduł małego naprężenia: Dodaj elementy gięcia (falę P/S) i czujniki lokalnego napięcia typu Hall.
• Kompleksowa ścieżka stresu: Wybierz prawdziwą opcję trójosiową (niezależna kontrola σ1, σ2, σ3).
• Symulacja środowiskaDodać moduł regulacji temperaturydo badań w temperaturze zamrożonej lub podwyższonej.
• Niezwykle wysokie ciśnienie ograniczające(np. głębokie skały lub hydraty): Wybierz opcję wysokiego ciśnienia (do 100 MPa).

Użytkownicy mogą łączyć powyższe moduły w zależności od celów badań i budżetu.

9. Przepływ procesów

Typowy proces badania trójosiowego gruboziarnistego na dużą skalę (wywnioskowany z możliwości systemu) jest następujący:

• Przygotowanie próbki: Przygotuj próbkę gleby o gruboziarnistej średnicy 300 mm × 600 mm (np. poprzez zagęszczenie warstwy lub drganie).
• Instalacja próbki: Umieść próbkę na podstawie komory ciśnieniowej; zmontuj kamienie porowe, papier filtracyjny, membrany gumowe; uszczelnić i podłączyć przewody ciśnienia porów i przeciwciśnienia.
• Nasycenie: zastosować ciśnienie ograniczające i przeciwciśnienie; przeprowadzić spłukiwanie CO2, nasycenie wodą odwietrzoną i sprawdzenie wartości B (akceptowalne jest ≥ 0,95).
• Konsolidacja: Stosowanie docelowego ciśnienia ograniczającego isotropic, K0 lub konsolidacja anisotropic; rejestracja zmiany objętości.
• Etap załadunku:
  • Badanie statyczne: Obciążenie sterowane naprężeniem lub naprężeniem (regulowane szybkością) do momentu awarii lub docelowego naprężenia.
  • Badanie dynamiczne: Ustaw kształt fali, częstotliwość, liczbę cykli do obciążenia cyklicznego niskiej częstotliwości.
  • Badanie ścieżki naprężenia: Jednocześnie kontrolować naprężenie osiowe i ciśnienie ograniczające zgodnie z ustawioną wcześniej ścieżką.
• Zbieranie danych: Automatycznie rejestruje obciążenie osiowe, przemieszczenie, ciśnienie porów, ciśnienie ograniczające i zmianę objętości w trakcie badania.
• Zakończenie: Automatyczne zatrzymanie, gdy osiągnięto stan końcowy (np. limit naprężenia, liczba cykli lub skroplenie).
• Przetwarzanie danych i raportowanie: Oprogramowanie automatycznie wykonuje wykres krzywych naprężenia-prężenia, ciśnienia porów w porównaniu z cyklami, skutecznych ścieżek naprężenia itp. i wydaje raport z testu.
