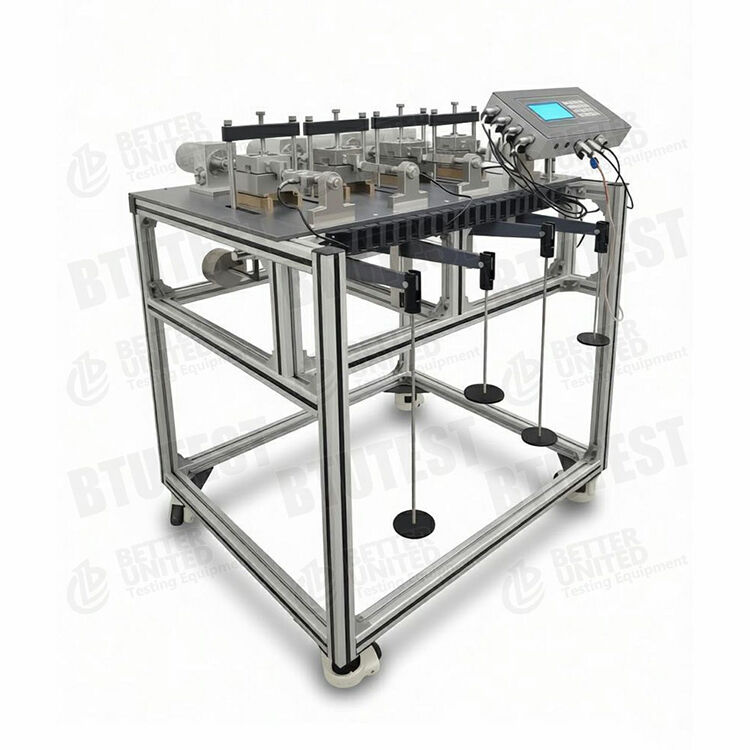

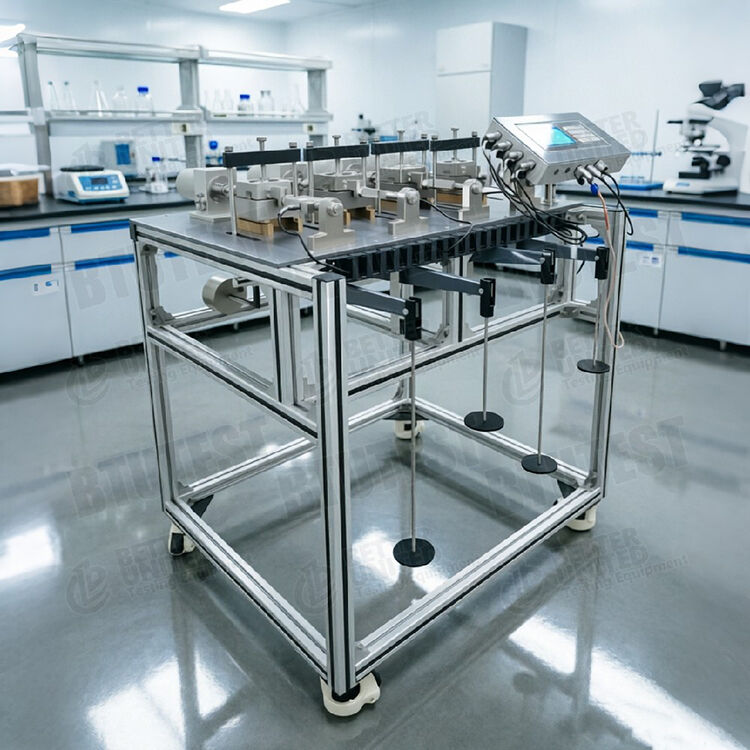

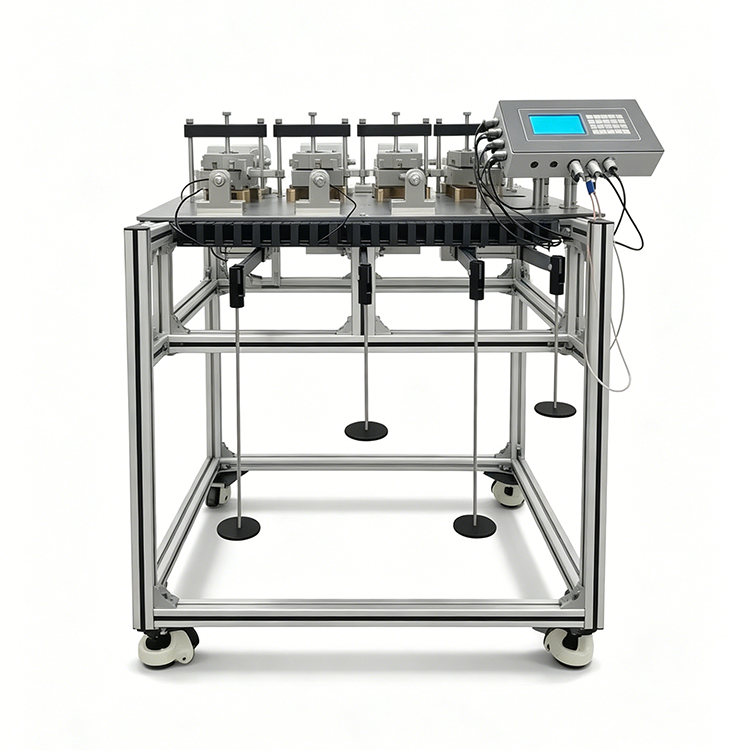

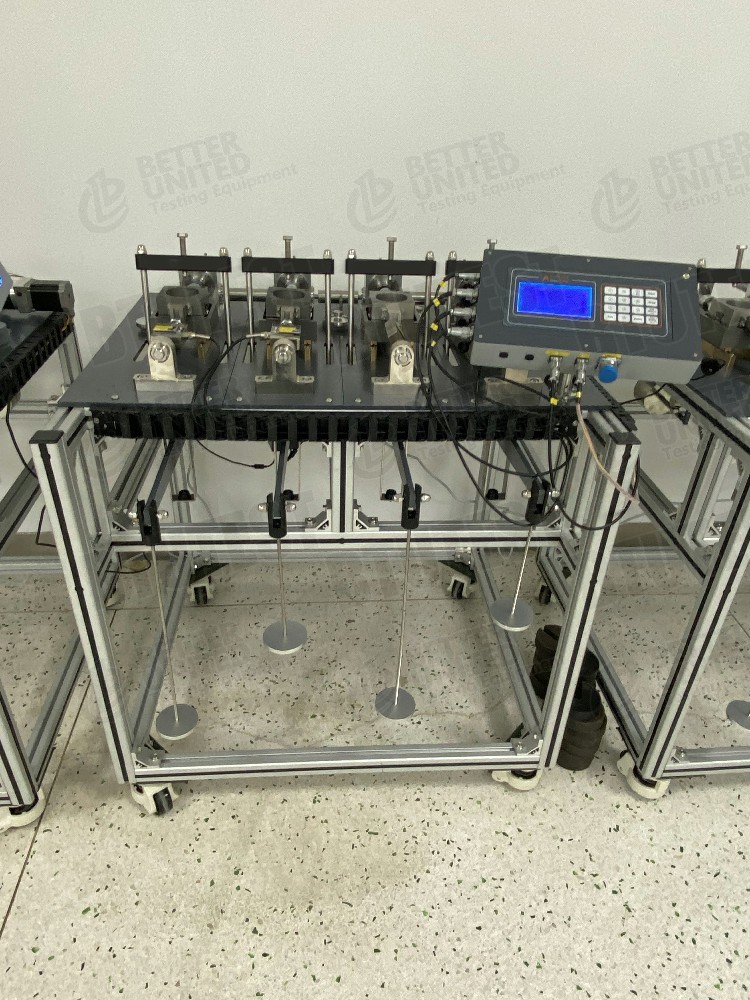

Czterojednostkowy aparat do bezpośredniego ścinania

opis produktu

Urządzenie do bezpośredniego cięcia czterokołowe

Modele:BTU-DDS-4 /BTU-DDS-4A /BTU-DDS-4Q

Opis

Niniejsza seria składa się zurządzenia do bezpośredniego cięcia czterech jednostekwykorzystywane do określania parametrów wytrzymałości cięcia (wnętrzny kąt tarcia φ i spójność c) gleb. Dostępne są trzy modele:

·BTU-DDS-4: Podstawowy urządzenie do bezpośredniego cięcia z czterema jednostkami (registrowanie ręczne lub odczytywanie zewnętrznego licznika).

·BTU-DDS-4A: Czworojednostkowy aparat do automatycznego pozyskiwania danych, wyposażony w rejestrator danych i oprogramowanie Windows do automatycznego pozyskiwania i przetwarzania danych.

·BTU-DDS-4Q: Automatyczny, czterojednostkowy, bezpośredni aparaturz do cięcia z obciążeniem pneumatycznym (zastępuje obciążenie dźwignią) i zaawansowanym sterowaniem.

Wspólne cechy:

· Rozmiar próbki: Φ61,8 mm × H20 mm (standardowy pierścień do cięcia).

· Prędkość obcinania: 0,00001 mm/min, ustawienie bezkrok.

· Maksymalny przemieszczenie cięcia: 8 mm.

· Cztery komórki obciążeniowe do pomiaru siły cięcia poziomego.

· Główne różnice między modelami dotyczą metody ładowania, metody sterowania i zdolności pozyskiwania danych.

Standardy badań (międzynarodowe)

·ASTM D3080(Standardowa metoda badawcza do badania bezpośredniego cięcia gleby)

·ISO 17892‐10(Próby geotechniczne Próba bezpośredniego cięcia)

·BS 1377-7(Brytyjski standard √ bezpośrednie badanie cięcia)

·JGS 0561(Japońska metoda badań bezpośredniego cięcia)

·Chiński GB/T 50123‐2019(standardy dotyczące metod badań gleby)

Wszystkie trzy modele mogą spełniać podstawowe wymagania dotyczące prędkości cięcia, wielkości próbki i normalnego zakresu naprężenia określonych w powyższych normach.

Specyfikacja

Uwaga: DDS‐4A i DDS‐4Q posiadają automatyczne przechowywanie danych; główną różnicą jest metoda ładowania.

Szczegóły

·Struktura czterech jednostekW przypadku, gdy w trakcie badań nie można wykonywać żadnych pomiarów siły cięcia, należy zastosować następujące metody:

·Prędkość cięcia️ 0,00001-6,0 mm/min ustawialne ciągle, obejmujące obcięcie powolne (0,02-0,05 mm/min) do szybkiego (0,8-1,2 mm/min) oraz odpowiednie do obcięcia cyklicznego.

·Komórki obciążeniowe¢ Zastąpienie tradycyjnych pierścieni próbnych; zapewnienie bezpośredniej mocy elektrycznej o wysokiej dokładności (± 0,1% FS), ułatwiając automatyczne pozyskiwanie danych.

·Maksymalne przesunięcie cięcia 8 mm

·Ciśnienie konsolidacyjne/

o DDS‐4 / 4A: obciążenie dźwignią (12:1) przy stałych stopniach ciśnienia (0, 50, 100, 200, 300, 400 kPa) przy użyciu wag.

o DDS-4Q: obciążenie pneumatyczne, ustawialne ciągle od 25 do 400 kPa, bez konieczności zmiany masy; pozwala na dowolne średnie wartości ciśnienia.

·Metoda kontroliWszystkie modele wykorzystują klawiaturę membranową + ekran LCD bez dotyku (240×128) do ustawiania prędkości cięcia, start/stop itp.

·Zbieranie danych (tylko DDS‐4A / 4Q)/

o Zewnętrzny rejestrator danych podłączony do 4 ogniw obciążenia.

O Oprogramowanie Windows (oprogramowanie do pozyskiwania i przetwarzania BTU) wyświetla w czasie rzeczywistym krzywe przemieszczania siły cięcia, automatycznie zapisuje dane, eksportuje do programu Excel.

o Moduł przetwarzania: wykrywa obudowę wytrzymałościową w oparciu o napięcia szczytowe pod względem cięcia przy różnych napięciach normalnych i oblicza c i φ.

Zastosowanie

· rutynowe badania geotechniczne: określenie wytrzymałości cięcia gleb spójnych, błota, piasku itp.

· Analiza stabilności nachylenia: dostarcza parametrów c i φ.

· Ocena zdolności nośnej: dostarcza parametrów wytrzymałości dla konstrukcji płytkich i głębokich fundamentów.

· Inżynieria wypełniania: kontrola jakości materiałów wypełniających.

· Laboratoria nauczania: uniwersyteckie kursy laboratoryjne z zakresu mechaniki gleby.

· Zastosowania badawcze: cykliczne badania cięcia (degradacja wytrzymałości pod obciążeniem cyklicznym); model obciążenia pneumatycznego (DDS-4Q) umożliwia symulację ciągle zmiennych naprężeń normalnych różnych głębokości.

Zalety

·Konfiguracja czterech jednostekW przypadku urządzeń z jednym urządzeniem można zastosować cztery różne normalne naprężenia testowane jednocześnie.

·Szeroki zakres prędkości cięcia bezstopniowego spełnia różne normy badawcze (powolne obcięcie, szybkie obcięcie, cykliczne obcięcie).

·Komórki obciążenioweWysoka dokładność (0,1% FS), znacznie lepsza niż tradycyjne pierścienie testowe (zwykle 1% FS).

·Obciążenie dźwignią (DDS‐4/4A)¢ Prosta, niezawodna, nie wymaga zasilania, niski koszt.

·Obciążenie pneumatyczne (DDS‐4Q)✓ Stale regulowane napięcie normalne, bez zmiany masy, symuluje dowolne ścieżki ciśnienia, większa automatyzacja.

·Automatyczne pozyskiwanie i przetwarzanie (4A/4Q)Zmniejsza ludzkie błędy, automatycznie oblicza c i φ, generuje raporty, oszczędza czas.

·Łatwe ramyKonstrukcja profilu z aluminium (z poprzedniego dokumentu), odporna na korozję, z kołkami.

·Ekran bez dotyku- nadaje się do pracy w laboratorium (odporny na zanieczyszczenia i wodę, może być obsługiwany w rękawiczkach).

Co wybrać

Wybierz model zgodnie z wymaganiami badań:

Uwaga: Chociaż DDS‐4 można później uaktualnić za pomocą rejestratora danych, zazwyczaj bardziej ekonomiczne jest bezpośrednie zakup DDS‐4A lub 4Q.

Przepływ procesu

Przykład wykorzystaniaBTU-DDS-4A(obciążenie dźwignią + automatyczne przechowywanie):

1.Przygotowanie próbki

o Wyciąć niezakłócony glebę lub przygotować próbki z nowego kształtu przy użyciu pierścieni tnących o wymiarach Ø61,8×20 mm. Przygotować co najmniej 4 próbki (dla 4 normalnych poziomów naprężeń, np. 50, 100, 200, 400 kPa).

o Nasycić (nawilżyć) w razie potrzeby lub utrzymać naturalną zawartość wody.

2.Instalacja próbki

o Umieść pierścień z próbką w dolnym pudełku do cięcia i wyrównaj z górnym pudełkiem.

o Zainstalować kamień porowaty i tłok ładowania.

o Umieść zestaw dźwigni obciążającej i zastosować ciężary zgodnie z docelowym napięciem normalnym (względ dźwigni 12:1; obliczyć wymaganą masę).

3.Ustawić parametry

O Użyj ekranu LCD i klawiatury do ustawienia prędkości cięcia (np. 0,8 mm/min w przypadku szybkiego cięcia).

o Ustawić limit przesunięcia cięcia (np. 6 mm).

o W oprogramowaniu do pozyskiwania danych, identyfikator próbki wejściowej, normalne naprężenie, prędkość cięcia itp.

4.Rozpocznij strzyżenie.

o uruchomić silnik, aby przesuwać skrzynkę do szycia poziomo.

o Komórki obciążeniowe mierzą ciągle siłę cięcia; czujnik przemieszczenia rejestruje przemieszczenie.

Oprogramowanie wyświetla w czasie rzeczywistym krzywe przemieszczania naprężeń cięcia dla wszystkich czterech kanałów.

5.Stan zatrzymania

o Gdy osiągnięto ustawione wcześniej przesunięcie cięcia (np. 6 mm) lub obciążenie cięcia znacznie spadło po szczycie, silnik zatrzymuje się automatycznie (oprogramowanie może ustawić warunki zatrzymania).

6.Powtórz lub kontynuuj

O Zdejmij ciężary, wyciągnij próbki, wyczyść pudełka do cięcia.

o Cztery jednostki pracują jednocześnie

7.Przetwarzanie danych

Oprogramowanie automatycznie rejestruje napięcie szczytowe dla każdej próbki.

o Wprowadź cztery naprężenia normalne (σ) i odpowiadające im maksymalne naprężenia cięcia.

Oprogramowanie automatycznie wykonuje wykres punktów rozpraszania τ-σ, dopasowuje do linii prostej, oblicza spójność c (przecinek) i wewnętrzny kąt tarcia φ (pochylenie).

O Generuje raport z testu (w tym krzywe, c, φ wartości) i może być eksportowany do programu Excel.

8.Czyszczenie i konserwacja

o Czyszczenie skrzynek do cięcia, komórek obciążeniowych, porowatych kamieni.

o Sprawdź elementy dźwigni i napędu; rozładowuj ciężary, gdy nie są używane przez długi czas.

DlaDDS‐4Q(obciążenie pneumatyczne):

· Nie ma potrzeby ręcznego dodawania ciężarów. Ustawić pożądane ciśnienie normalne za pośrednictwem regulatoru ciśnienia (np. dowolne wartości takie jak 30, 60, 120, 240 kPa itp.).

· Krok "Zastosowanie ciężarów" zastępuje się krokiem "Ustawienie ciśnienia powietrza i stabilizacja".

· Wszystkie pozostałe etapy są takie same jak w przypadku DDS‐4A.

Podsumowanie:Seria BTU‐DDS‐4/4A/4Q oferuje kompletną linię produktów od podstawowej obsługi ręcznej po w pełni automatyczne ładowanie pneumatyczne.DDS‐4A oferuje najlepszy współczynnik kosztów i efektywności z automatycznym nabywaniem, a DDS‐4Q jest idealny do zaawansowanych badań wymagających ciągłego zmiennego napięcia normalnego.i preferowana normalna metoda załadunku.
