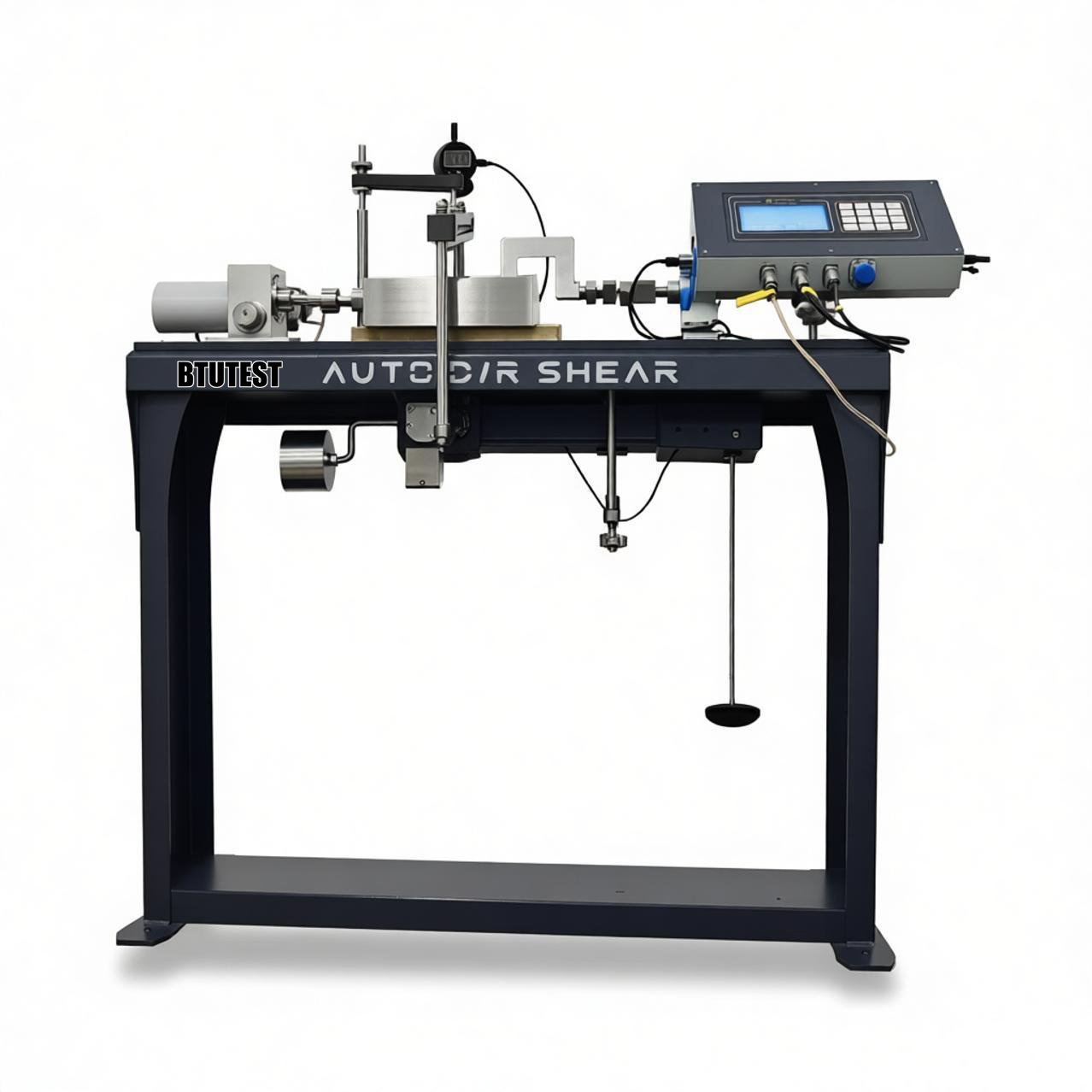

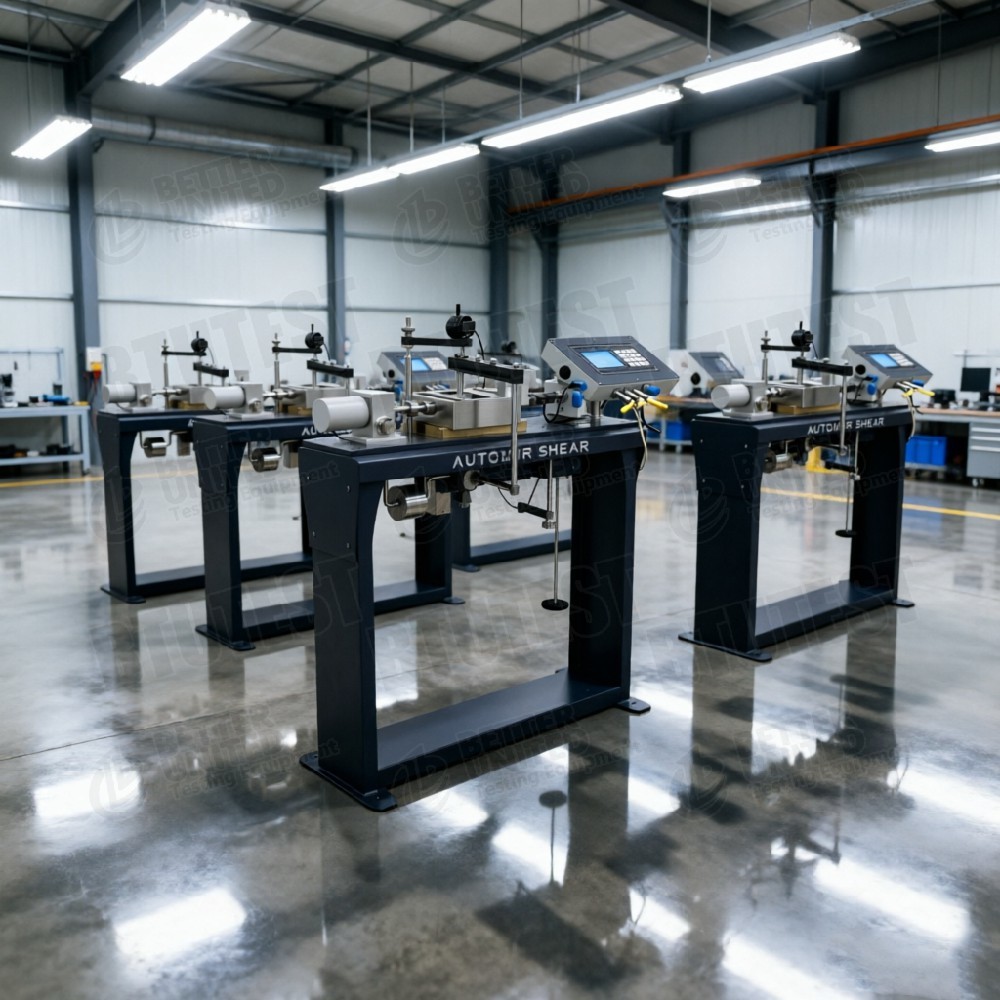

Automatyczne urządzenie do bezpośredniego ścinania resztkowego

opis produktu

Całkowicie automatyczne pozostałe aparaty do bezpośredniej cięciaBTU-DDS-10 / DDS-5 / DDS-5F / DDS-10F

Opis

Niniejsza seria składa się zcałkowicie automatyczne pozostałe aparaty do bezpośredniego cięciawykorzystujący sterowany mikroprocesorem układ napędowy i wprowadzenie poleceń na klawiaturze.prędkość i funkcje programowalne przez operatoraSzybki powrót do funkcji pozycji początkowej zapewnia wygodny sposób na zresetowanie skrzynki do cięcia przy rozpoczęciu nowego badania lub kontynuacji pozostałego badania cięcia.

Modele obejmują:

• BTU- DDS-10: British Standard bezpośredni aparatury do cięcia (napełnianie dźwigni)
• BTU- DDS-5: American Standard urządzenie do bezpośredniego cięcia (obciążenie dźwignią)
• BTU- DDS-5F.: Całkowicie automatyczne pozostałe aparaty do bezpośredniego cięcia (5 kN)
• BTU-DDS-10F: Całkowicie automatyczny urządzenie do bezpośredniego obcinania resztkowego (5 kN? tabela pokazuje 5 kN, ale model sugeruje 10 kN  zweryfikować z producentem)

Główne funkcje:

• Standardowa konsolidacja, standardowe cięcie, szybkie cięcie, cykliczne cięcie, reologiczne cięcie bezpośrednie
• Opcjonalny moduł badań tarcia interfejsu i moduł regulacji temperatury

Standardy badań (międzynarodowe)

• Standard brytyjski (BTU-DDS-10): spełnia wymaganiaBS 1377
• American Standard (BTU-DDS-5): spełnia wymaganiaASTM D3080
• W pełni automatyczne modele resztkowe (DDS-5F / 10F): Może spełniać zarówno brytyjskie, jak i amerykańskie normy, a także normy badania siły pozostałości, takie jak:Wymagania dotyczące:,ASTM D6467(potwierdzić u producenta).

Inne odpowiednie normy:

• ISO 17892-10(Próba bezpośredniego cięcia)
• AASHTO T-236
• EN 1997-2(Eurocode 7)

Specyfikacja

Uwaga: chociaż nazwa modelu BTU-DDS-10F zawiera 10F , tabela nadal wymienia siłę normalną i siłę cięcia poziomego jako 5 kN to może być błąd w pisaniu;sprawdź u producenta faktyczne specyfikacje.

Szczegóły

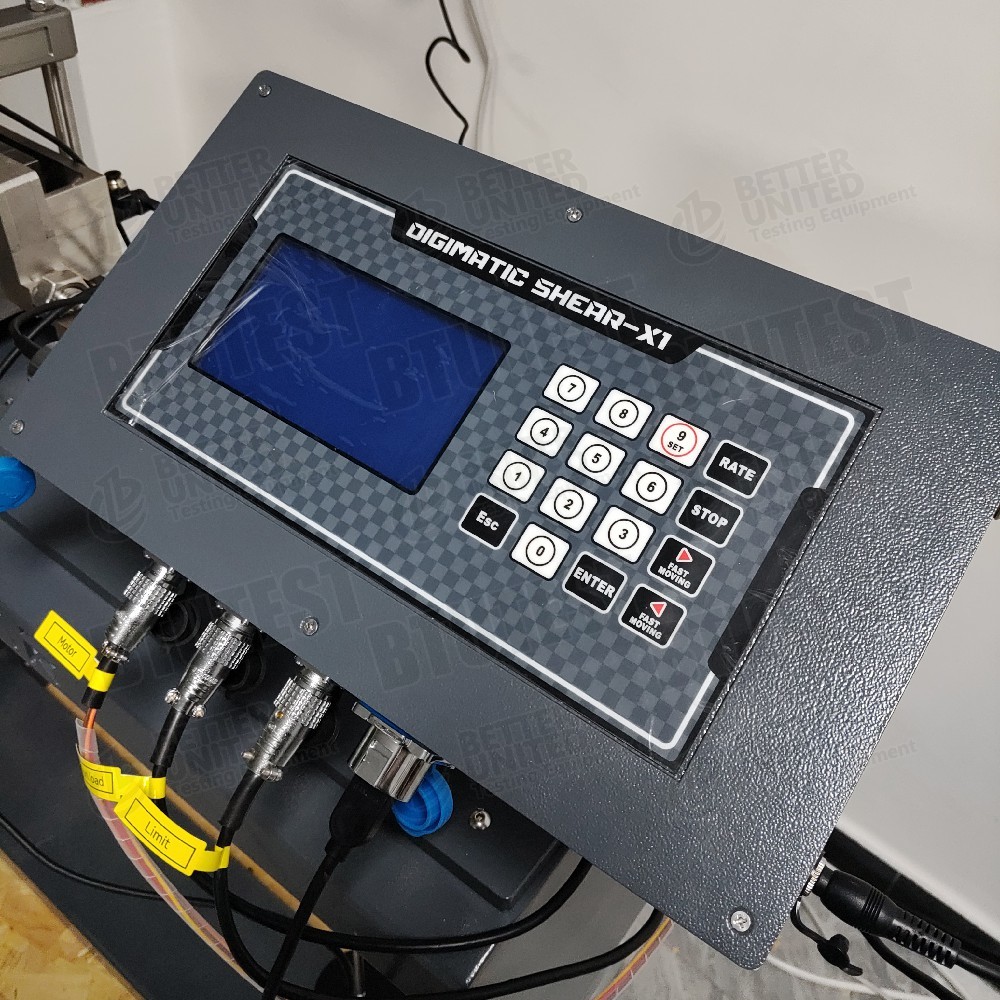

• System sterowania mikroprocesorem¢ Programowalna prędkość badania, pauza, resetowanie; komunikacja USB 3.0 z komputerem.
• Szybki powrót do pozycji początkowej
• Kompatybilność podwójnych standardówStandard brytyjski (DDS-10) używa kwadratowych próbek (60×60 lub 100×100 mm); Standard amerykański (DDS-5) używa okrągłych próbek (Φ61.8×20 mm).
• W pełni automatyczne modele resztkowe (DDS-5F/10F)
• Obciążenie dźwignią (DDS-10/5)️ Tradycyjne obciążanie ciężarem, proste i niezawodne, ale wymaga ręcznej zmiany ciężaru.
• Szeroki zakres prędkości cięcia¥ 0,00001 ¥ 9,99999 mm/min, obejmujące powolne do szybkie cięcie.
• Duże przesunięcie cięcia Do 25 mm, znacznie większe niż konwencjonalne obcięcie bezpośrednie (6-8 mm), odpowiednie do badań wytrzymałości resztkowej wymagających dużego przesunięcia.
• Moduły fakultatywne tarcie powierzchniowe (struktura gleby, geosynteza) i regulacja temperatury (zakres ma zostać potwierdzony).
• Moduły oprogramowania

Zastosowanie

• Badanie siły pozostałości Określenie resztkowej wytrzymałości cięcia (cr, φr) gleby w strefie ślizgu, uszkodzenia, itp., przy dużym przesunięciu.
• Konwencjonalne badania bezpośredniego cięcia️ Szybkie cięcie, skonsolidowane cięcie, powolne cięcie w celu uzyskania maksymalnej wytrzymałości.
• Ścieranie cykliczne symulowanie degradacji wytrzymałości w wyniku trzęsienia ziemi lub obciążenia falami.
• Przecinanie bezpośrednie reologiczne Badanie długoterminowego zachowania gleby w wyniku przemieszczania się.
• Tarcie w interfejsieW przypadku zastosowania modułu opcjonalnego, kąty tarcia między testami w glebie betonowym, geomembrane glebień itp.
• Badania kontrolowane temperaturąW przypadku zastosowania opcjonalnego modułu temperatury, badanie wpływu temperatury na wytrzymałość cięcia.
• Zgodność z normami międzynarodowymi️ Spełnia normy BS 1377 i ASTM D3080, nadaje się do projektów krajowych i międzynarodowych.

Zalety

• Zgodność z wieloma normami Dedykowane modele brytyjskie i amerykańskie, a także ogólne, w pełni automatyczne modele pozostałe.
• Duże przesunięcie cięcia (25 mm) Lepsze do testowania wytrzymałości resztkowej niż konwencjonalne cięcie bezpośrednie (6-8 mm).
• W pełni automatyczne serwo zamknięte pętle (modele F) Automatyczne obcinanie w kółko bez ręcznej interwencji, precyzyjna kontrola traktu naprężenia/prężenia.
• Szeroki zakres prędkości cięcia¥ 0,00001 ¥ 9,99999 mm/min bezstopniowo, od ślizgania do szybkiego obcinania.
• Interfejs USB 3.0¢ Przekazywanie danych z dużą prędkością, zdalne sterowanie.
• Funkcja szybkiego zwrotuZwiększa wydajność, zwłaszcza w przypadku wieloetapowego obcinania resztek.
• Oprogramowanie modułoweW razie potrzeby można łączyć moduły konsolidacyjne, obcięcia, cykliczne i reologiczne.
• RozszerzalnośćOpcjonalne moduły regulacji tarcia i temperatury.

Co wybrać

Wybierz model na podstawie wymogów badań:

Uwaga: Główną różnicą między DDS-5F a DDS-10F może być rozmiar próbki (DDS-5F dla okrągłych próbek amerykańskich, DDS-10F dla kwadratowych próbek brytyjskich),ale tabela jest niejasna potwierdź z producentem.

Przepływ procesu

Przykład:Badanie wytrzymałości pozostałości na glinie nasyconej (przeciąganie wzajemne) przy użyciu całkowicie automatycznego urządzenia do ciągania bezpośredniego pozostałości (BTU-DDS-5F)

• Przygotowanie próbki
  • Odcinek gliny w stanie nienaruszonym lub przekształconym przy użyciu pierścienia cięcia Φ61,8 × 20 mm; nasycić.
  • Mierzyć początkową zawartość wody i gęstość.

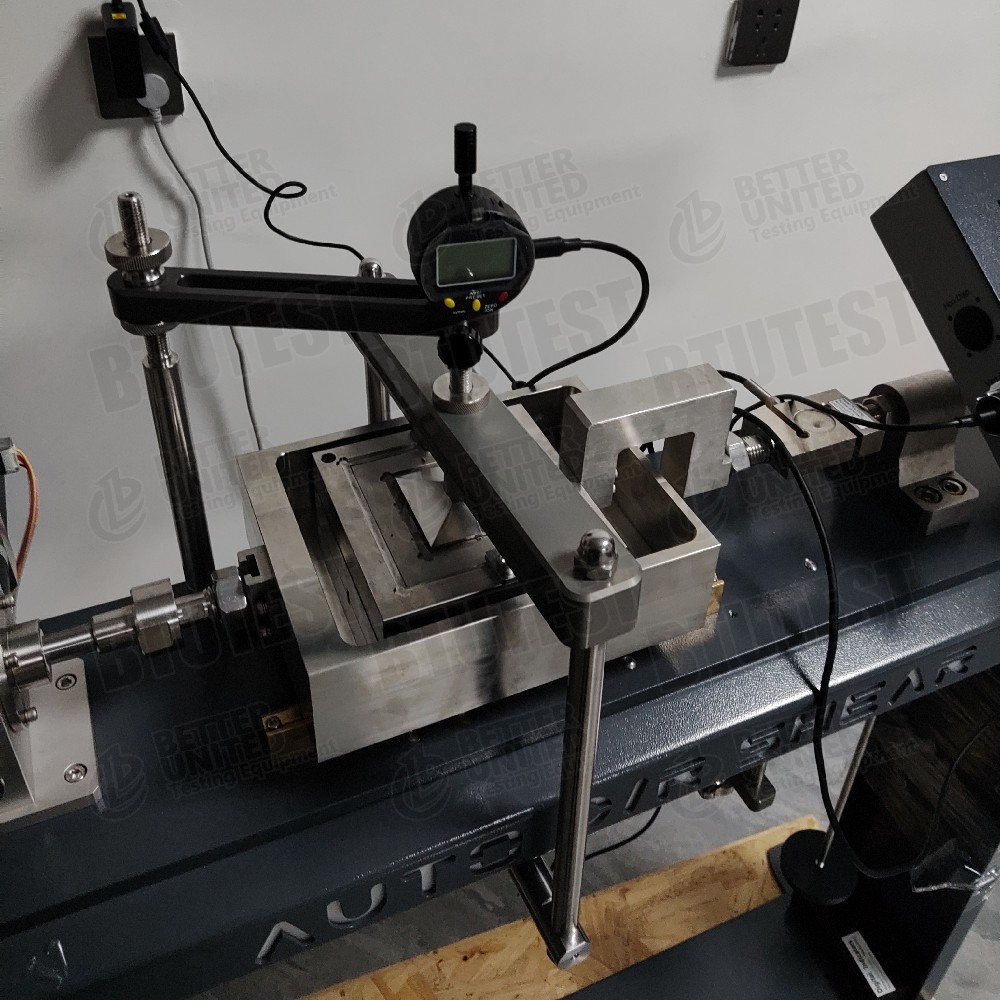

• Instalacja próbki
  • Umieść próbkę w dolnym pudełku do cięcia, zainstalować górne pudełko, porowaty kamień i płytę ładowania.
  • Położenie skrzynki do obciążania bezpośrednim obciążeniem, połączenie prętów obciążeniowych normalnych i poziomych.
  • Zainstalowanie czujników przemieszczenia (horyzontalnych i pionowych).

• Użyj normalnego obciążenia
  • Wykorzystuje się docelowe napięcie normalne (np. 100 kPa) za pośrednictwem serwo systemu zamkniętego pętla.
  • Zapisywać normalne przesunięcie, dopóki konsolidacja nie stanie się stabilna (stan odwodnienia).

• Ustawić parametry cięcia
  • Wybierz “modul cięcia resztkowego” lub “modul cięcia wzajemnego”.
  • Ustawić prędkość cięcia (np. 0,5 mm/min).
  • Ustawić limit przesunięcia cięcia do przodu (np. 10 mm).
  • Ustawić ograniczenie przemieszczenia odwrotnego cięcia (np. 10 mm) i liczbę cykli (np. 5).
  • Wybierz tryb sterowania: regulacja naprężenia (typowa).

• Rozpocznij obróconą obcięcie
  • Po osiągnięciu granicy prędkości do przodu system serwo poziomy popycha skrzynkę do przodu; po osiągnięciu granicy prędkości do przodu automatycznie odwraca.
  • Oprogramowanie rejestruje w czasie rzeczywistym siłę cięcia, przemieszczenie i czas każdego półcyklu.
  • Wykres krzywej przemieszczania naprężenia poprzez cięcie (wielokrotne cykle).

• Stan zatrzymania
  • Zatrzymuje się automatycznie po zakończeniu ustawionej liczby cykli lub stabilizacji naprężenia cięcia (osiągnięta siła rezydualna).

• Rozbiórka i czyszczenie
  • Wyładować normalną siłę, usunąć próbkę, wyczyścić skrzynkę.

• Przetwarzanie danych
  • Oprogramowanie automatycznie identyfikuje napięcie cięcia szczytowe (pierwszy cykl) i stabilizowane napięcie cięcia (pozostałe) dla każdego półcyklu.
  • W przypadku badań przy różnych naprężeniach normalnych wykresuj obudowę siły resztkowej w celu obliczenia kr i φr.
  • Wygenerować raport z testu.

W przypadku modeli obciążania dźwignią (DDS-10/5): Normalne obciążenie jest stosowane ręcznie przy użyciu ciężarów; podczas obcięcia wymagane jest ręczne rejestrowanie lub zewnętrzny rejestrator danych.

Podsumowanie:Ta seria oferuje urządzenia do bezpośredniego obcinania z dźwignią British Standard (przedmiot kwadratowy), American Standard (przedmiot okrągły),a także w pełni automatyczne serwo-złączone skręty pozostałych bezpośrednich aparatur do cięcia (5F/10F)W pełni automatyczne modele obsługują duże przemieszczenia w celu testowania siły pozostałości.Wszystkie modele mogą być opcjonalnie wyposażone w moduły regulacji tarcia interfejsu i temperaturyWybór powinien opierać się na kształcie próbki, zgodności ze specyficznymi normami, potrzebie w pełni automatycznego badania resztkowego cięcia,i czy wymagana jest większa siła cięcia (10 kN).
