Urządzenie do bezpośredniego ścinania sterowanego temperaturą

opis produktu

Zestaw urządzeń do bezpośredniego cięcia sterowanych temperaturą

ModeleBTU-DDS-1FT / DDS-3FT / TRA-15FT

Opis

Niniejsza seria obejmuje trzy urządzenia do bezpośredniego cięcia, regulowane temperaturą, do badania cięcia gleby w różnych warunkach temperatury, w szczególności dla temperatur konwencjonalnych, gruntów zamrożonych,i badania siły pozostałościModele to:

• BTU- DDS-1FT: Całkowicie automatyczne urządzenie do bezpośredniego cięcia o kontrolowanej temperaturze (jednostka, 0~90 °C)
• BTU- DDS-3FT: Całkowicie automatyczny aparat do bezpośredniego cięcia gruntu zamrożonego (jednostka, -20~90 °C)

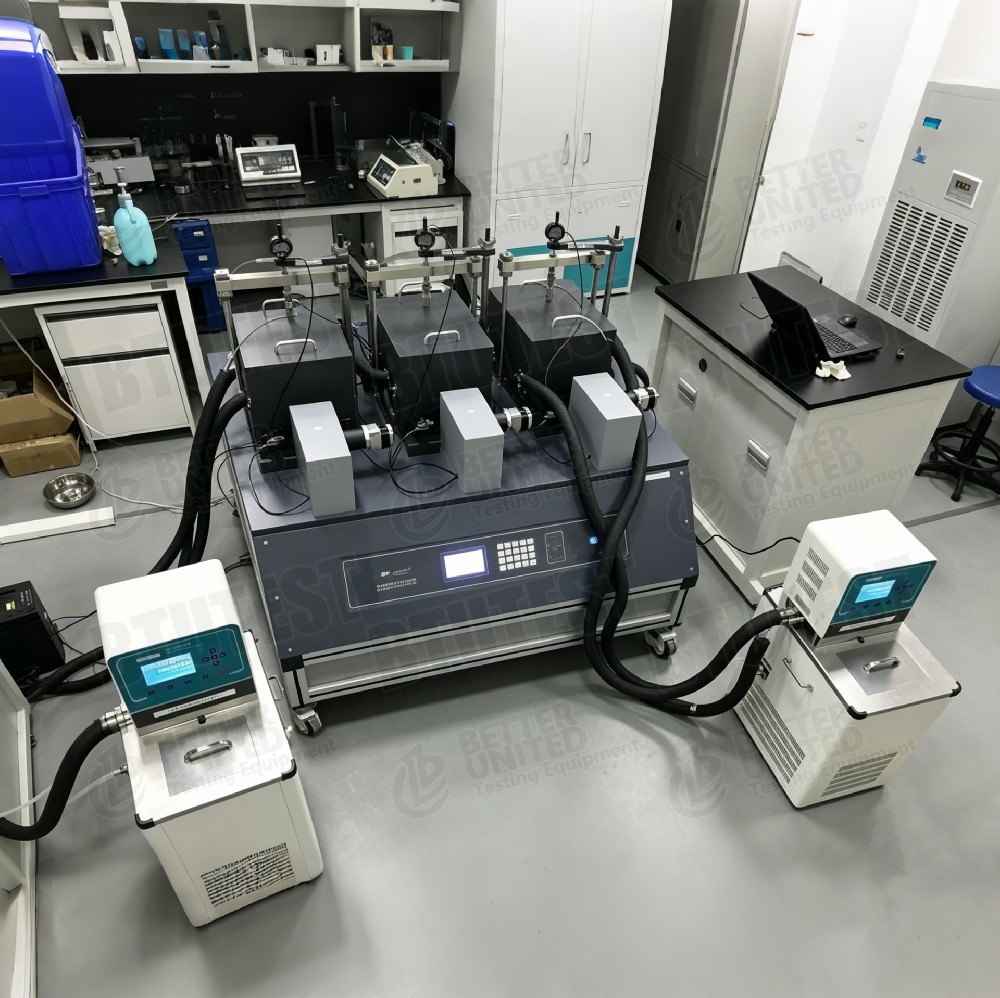

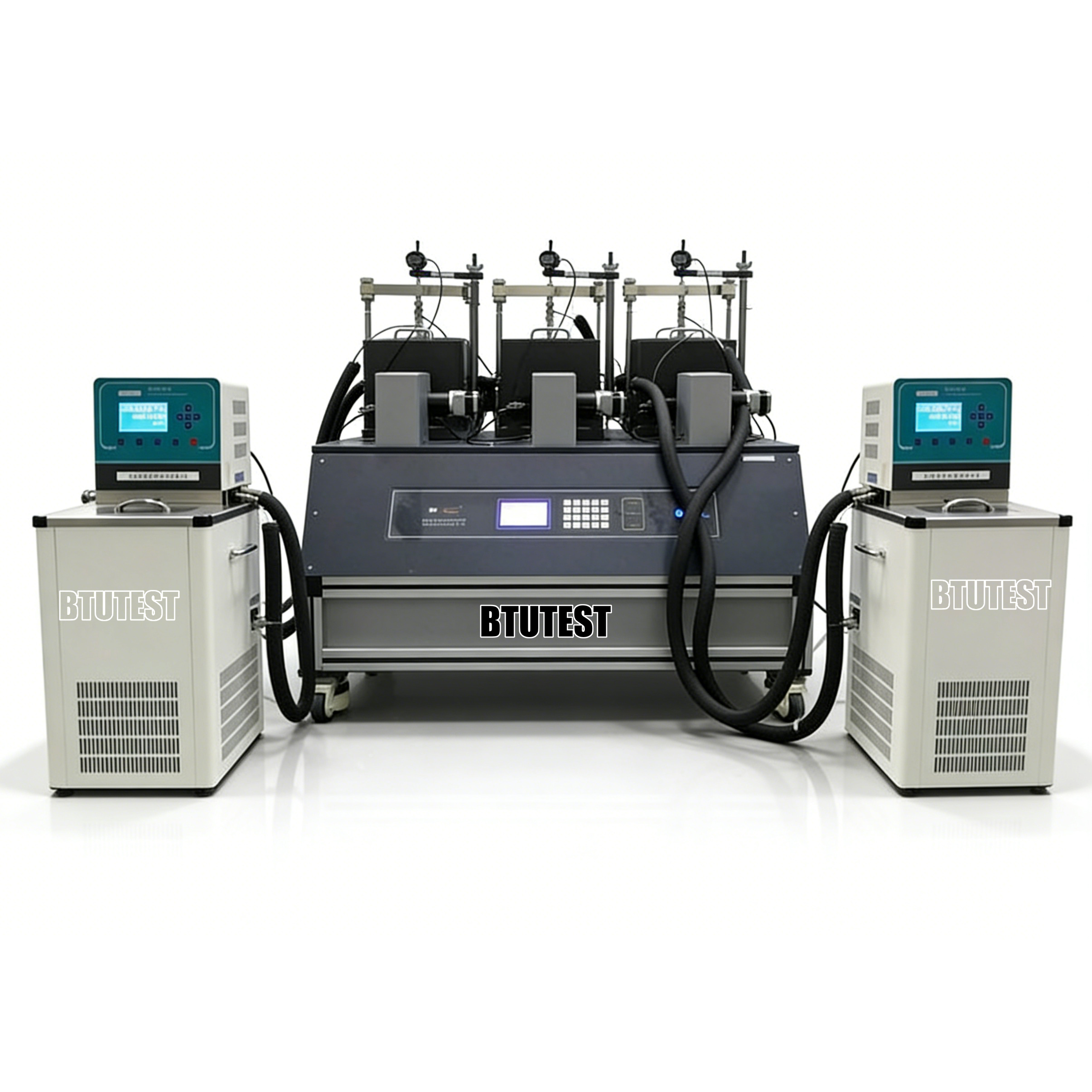

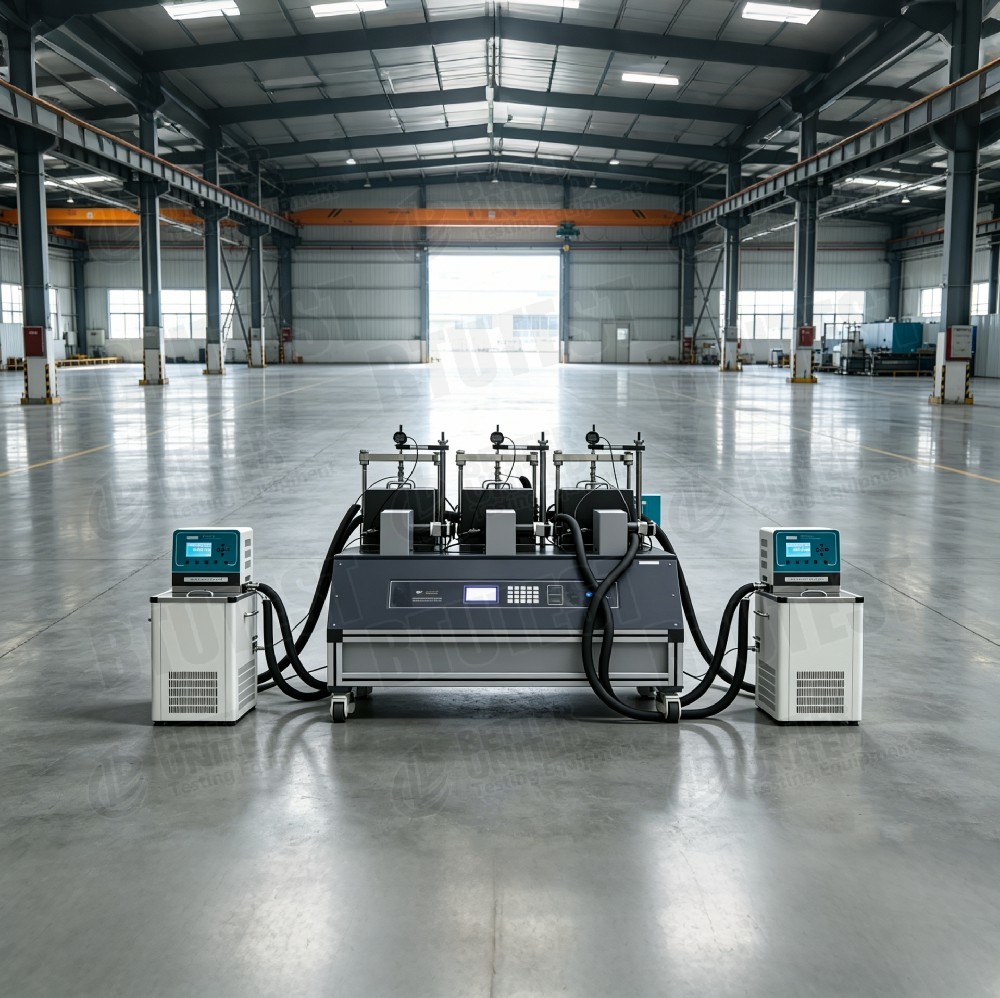

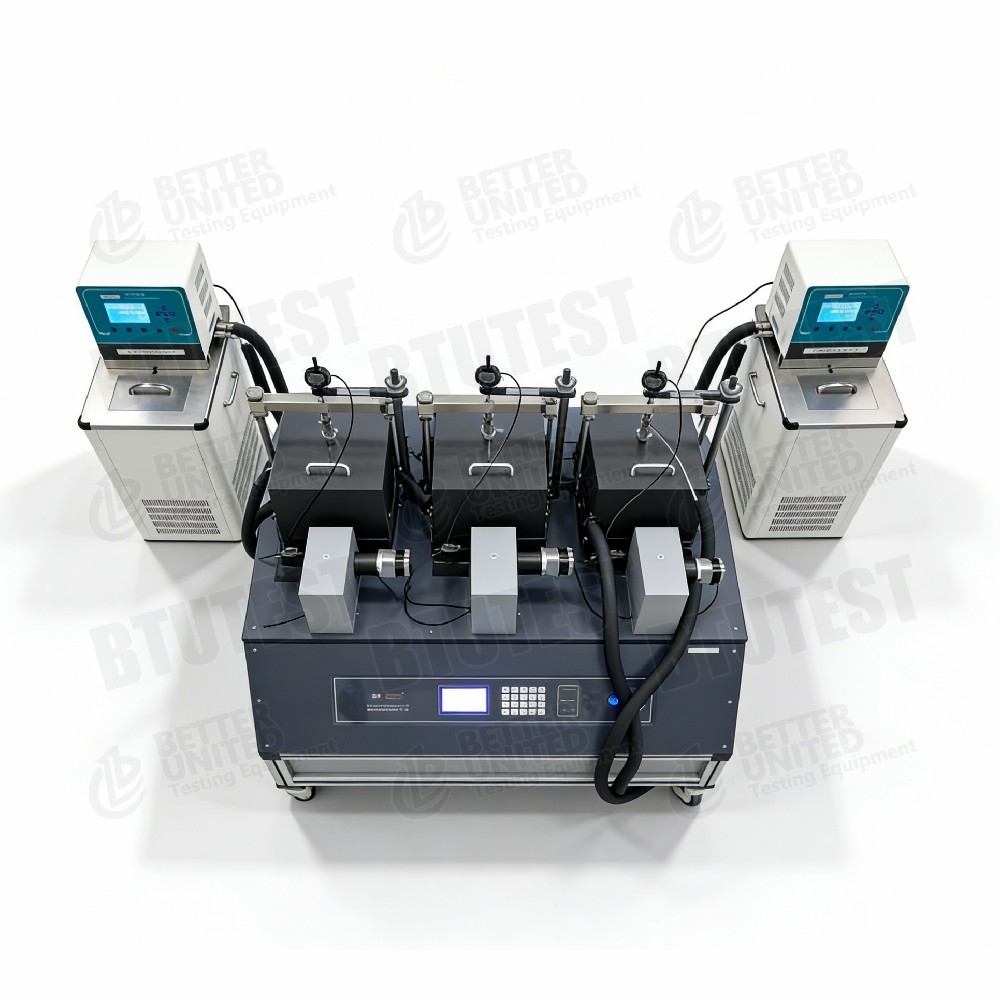

• BTU-TRA-15FT.: Całkowicie automatyczne trzyjednostkowe urządzenie do bezpośredniej cięcia pozostałości o kontrolowanej temperaturze (trzy niezależne zbiorniki z kontrolowaną temperaturą, 0~90 °C)

Wspólne cechy:

• Rozmiar próbki: Φ61,8 mm × H20 mm (standardowy pierścień cięcia)
• Prędkość cięcia: 0,00001-6 mm/min
• Maksymalne napięcie normalne: 1,6 MPa (wszystkie trzy modele)
• Maksymalne naprężenie cięcia: 1,6 MPa (DDS-1FT i TRA-15FT); DDS-3FT: 10 MPa
• Dokładność uzyskania: ±0,1% FS
• Tryb ładowania: serwo sterowanie pętlą zamkniętą; kierunek poziomy może być sterowany naprężeniem lub naprężeniem
• Wyświetlacz: 240×128 LCD + klawiatura membranowa (liczba cyfr klawiatury różni się)
• Moduły badawcze: standardowa konsolidacja (obciążenie stopniowe), cięcie bezpośrednie, cięcie cykliczne, cięcie bezpośrednie reologiczne

Standardy badań (międzynarodowe)

• ASTM D3080(Próba bezpośredniego cięcia)
• ASTM D7329(Próba bezpośredniego cięcia w zamarzniętej glebie)
• Wymagania dotyczące:(określenie siły resztkowej przy użyciu obrótu obrotnego)
• ASTM D5321(odcięcie interfejsu ≈ podobna zasada)
• ISO 17892‐10(Próba bezpośredniego cięcia)
• BS 1377-7(Próba bezpośredniego cięcia)
• W przypadku badań z kontrolowaną temperaturąASTM D6519(właściwości termiczne gleby) mogą być również istotne.

DDS-3FT ′s 10 MPa wysokiej zdolności do obciążenia cięcia jest odpowiedni dla zamarzniętej gleby lub materiałów o wysokiej wytrzymałości.

Specyfikacja

Szczegóły

• Pojedyncze w porównaniu do trzech jednostekDDS-1FT/3FT jest pojedynczą jednostką (jedna próbka naraz); TRA-15FT jest trójjednostką, umożliwiającą jednoczesne obcinanie trzech próbek, znacznie poprawiając wydajność.
• Wysokie naprężenie cięcia (DDS-3FT) Maksymalne naprężenie cięcia 10 MPa, odpowiednie dla zamarzniętej gleby, lodu i materiałów o wysokiej wytrzymałości (konwencjonalne gleby zazwyczaj ≤ 1,6 MPa).
• Różnice w regulacji temperatury/
  • DDS-1FT: 0 ~ 90 °C, odpowiedni do ogólnych badań wysokiej temperatury (np. asfalt, zbiorniki cieplne) i warunków otoczenia.
  • DDS-3FT: -20 ~ 90 °C, obejmuje grunty zamarznięte (poniżej zera) do wysokiej temperatury, nadające się do badań sezonowych i stałej zamarznięcia.
  • TRA-15FT: trzy niezależnie sterowane zbiorniki, każda o temperaturze 0~90 °C, umożliwiające jednoczesne badania w różnych temperaturach, dokładność ±0,1 °C.
• Serwo sterowanie zamkniętą pętląW przypadku obciążenia normalnego i poziomego wykorzystuje się serwomotory, umożliwiające precyzyjną kontrolę naprężenia lub biegu obciążenia oraz wspierające badania cykliczne i reologiczne.
• Pozostałe cięcie bezpośrednieNazwa TRA-15FT obejmuje "residual", prawdopodobnie osiągając siłę rezydualną poprzez obrócenie cięcia (potwierdzenie modułu oprogramowania).
• Konfiguracja czujnikaKażda jednostka zawiera 2 ogniwa obciążenia (normalne i poziome) i 1 czujnik przesuwania (przesuwanie poziome; przesuwanie pionowe może być również mierzone, ale nie jest wymienione).6 ogniw obciążenia + 3 czujniki przesuwania.
• Wyświetlacz i klawiaturaTRA-15FT wyposażony jest w klawiaturę membranową o 20 klawiszach i 3-kanałowe wskaźniki LED do monitorowania wielu próbek.
• Moduły badaniaWszystkie wspierają standardową konsolidację (obciążenie stopniowe), cięcie bezpośrednie, cięcie cykliczne i cięcie bezpośrednie reologiczne.

Zastosowanie

• BTU- DDS-1FT Ogólne, kontrolowane temperaturą, bezpośrednie cięcie, np. mieszaniny asfaltowe, gleby z rezerwuarami cieplnymi, podklasy o wysokiej temperaturze, usuwanie odpadów jądrowych.
• BTU- DDS-3FTInżynieria gleby zamrożonej (Chinghai-Tibet Railway, projekty w Arktyce), sezonowe podklasy gleby zamrożonej, badania interfejsów lodowo-glebowych.
• BTU-TRA-15FT. wysokiej wydajności badania wytrzymałości pozostałości (np. gleby w strefie poślizgu); jednoczesne badania wytrzymałości pozostałości w różnych temperaturach lub porównanie różnych materiałów.
• Ścieranie cykliczne symulowanie degradacji wytrzymałości w wyniku trzęsienia ziemi lub obciążenia falami.
• Przecinanie bezpośrednie reologiczne zachowanie pełzającego pod długotrwałym obciążeniem.
• Nauka i badaniaLaboratoria mechaniki gleby zajmujące się badaniem efektów temperatury.

Zalety

• Szeroki zakres temperatur-20~90 °C (DDS-3FT) lub 0~90 °C (inne), spełniające wymagania gruntów zamrożonych i wysokiej temperatury.
• Wysokie naprężenie cięcia (DDS-3FT)¥ 10 MPa, zdolne do testowania zamarzniętej gleby, lodu, sztywnej gliny, a nawet miękkiej skały.
• Trzy niezależne zbiorniki o kontrolowanej temperaturze (TRA-15FT) 3 punkty temperatury w jednym badaniu, potrójna wydajność; każda zbiornika jest kontrolowana niezależnie (± 0,1 °C).
• Serwo sterowanie zamkniętą pętlą Precyzyjna kontrola naprężenia/drogi naprężenia, wspierająca badania cykliczne i reologiczne.
• Wielokrotne moduły badań Konsolidacja, obcięcie bezpośrednie, obcięcie cykliczne, reologia w jednym systemie.
• Wysoka dokładność pozyskiwaniaW przypadku, gdy nie jest to możliwe, należy zastosować następujące procedury:
• Zdolność siły pozostałejTRA-15FT nadaje się do testowania siły pozostałości partii.
• Wyraźny interfejs operatoraKlawisze LCD + membranowe, z wskaźnikami stanu LED (TRA-15FT).

Co wybrać

Wybierz model na podstawie wymogów badań:

Uwaga: Trzy naczynia TRA-15FT są niezależnie kontrolowane temperaturą, co umożliwia różne temperatury na próbkę, idealne do badań porównawczych.potwierdzić, że oprogramowanie zawiera moduł cięcia wzajemnego.

Przepływ procesu

Przykład:Badanie szybkiego cięcia gleby zamrożonej (temperatura poniżej zera) przy użyciu w pełni automatycznego aparatu bezpośredniego cięcia gleby zamrożonej (BTU-DDS-3FT)

• Przygotowanie próbki
  • Wyciąć niezakłócony mrożony glebę lub przygotować próbkę zmrożonej gleby przy użyciu pierścienia cięcia Ø61,8×20 mm, utrzymując ją w temperaturze poniżej zera.
  • Zmierzyć początkową zawartość wody, gęstość i temperaturę.

• Instalacja próbki
  • Szybko umieścić próbkę w pudełku do cięcia (nie wolno jej roztopić), zainstalować porowaty kamień i płytę ładowania.
  • Umieść skrzynkę do cięcia w komorze o kontrolowanej temperaturze, połącz pręty normalne i poziome.
  • Zainstaluj czujniki przesuwania i komórki obciążeniowe.

• Ustawienie temperatury
  • Ustawić docelową temperaturę (np. -15 °C) w oprogramowaniu, uruchomić układ regulacji temperatury i poczekać, aż temperatura próbki ustabilizuje się (zwykle 1-2 godziny w zależności od wielkości).

• Użyj normalnego obciążenia
  • Wykorzystuje się docelowe napięcie normalne (np. 200 kPa) za pośrednictwem serwoobciążki.
  • Zarejestruj normalne przesunięcie (konsolidacyjne odkształcenie zamarzniętej gleby jest niewielkie) do momentu stabilizacji.

• Ustawić parametry cięcia
  • Wybierz "Modul szybkiego cięcia" lub "Modul standardowego cięcia".
  • Ustawić prędkość obcięcia (np. 1 mm/min) ‡ lodowana gleba jest często obcięta w stosunkowo wyższym tempie.
  • Ustawić limit przesunięcia cięcia (np. 6 mm).
  • Wybierz tryb sterowania: regulacja naprężenia (powszechna) lub regulacja naprężenia.

• Rozpocznij strzyżenie.
  • Uruchom horyzontalny serwo silnik, aby przesunąć skrzynkę do cięcia.
  • Oprogramowanie rejestruje w czasie rzeczywistym poziomą siłę cięcia, poziome przemieszczenie, normalne przemieszczenie, temperaturę i czas.
  • Krzywa przemieszczania naprężenia poprzez cięcie.

• Stan zatrzymania
  • Zatrzymuje się automatycznie po osiągnięciu ustawionego wcześniej przemieszczenia lub po wyraźnym spadku napięcia szczytowego.

• Rozbiórka i czyszczenie
  • Zatrzymać kontrolę temperatury, pozwolić temperaturze wrócić do otoczenia, rozładować normalną siłę i usunąć próbkę.
  • Wyczyść skrzynkę do cięcia, uważając na kondensację.

• Przetwarzanie danych
  • Oprogramowanie oblicza napięcie szczytowe (lub pozostałe napięcie).
  • W przypadku badań przy różnych naprężeniach normalnych wykresuj obudowę Mohra-Coulomba w celu uzyskania spójności gleby zamrożonej c i kąta tarcia φ.
  • Wygenerować raport z testu.

W przypadku TRA-15FT (trzy jednostki):

• Można jednocześnie zainstalować trzy próbki, każda z nich niezależnie ustawiona na inną temperaturę (np. -5 °C, 0 °C, +5 °C).
• Oprogramowanie może kontrolować rozpoczęcie obcięcia dla każdej skrzynki obcięcia niezależnie (lub jednocześnie).
• Po badaniu automatycznie generowane jest porównanie parametrów wytrzymałości przy trzech temperaturach.
• Idealne do badania wpływu temperatury na wytrzymałość pozostałości.

Podsumowanie:Ta seria oferuje urządzenia do bezpośredniego obcinania z jedną jednostką i trzema jednostkami, regulowane temperaturą, obejmujące zakres temperatur od 0 do 90 °C i od -20 do 90 °C.DDS-1FT jest ogólnym systemem bezpośredniego cięcia o kontrolowanej temperaturze; DDS-3FT jest specjalistycznie przeznaczony do gruntów zamrożonych o zdolności do wysokiego naprężenia cięcia 10 MPa;TRA-15FT jest trójjednostkowym systemem niezależnie sterowanym temperaturą, nadającym się do sprawdzania wytrzymałości resztkowej i badań porównawczych wielotemperaturowychWybór powinien opierać się na wymaganym zakresie temperatury, potrzebie wysokiej siły cięcia, przepustowości próbki i wymaganiach dotyczących badań siły pozostałości.
