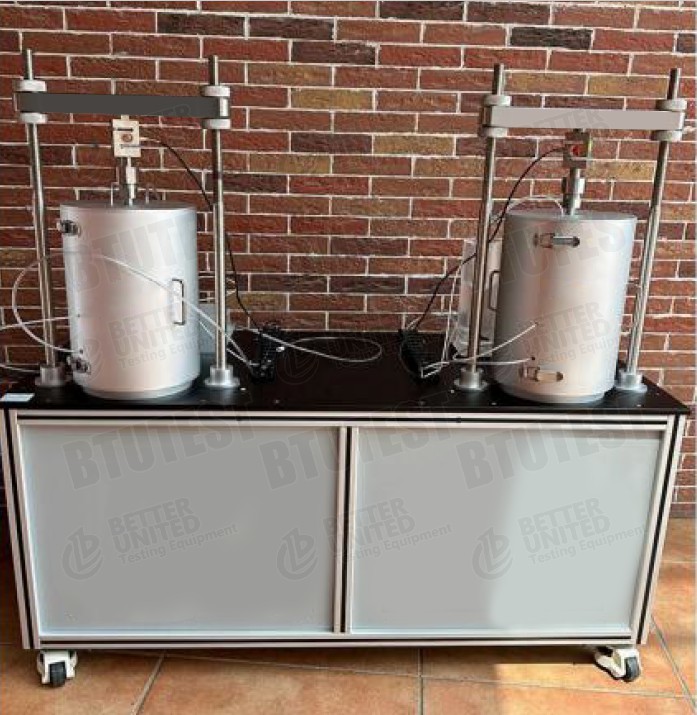

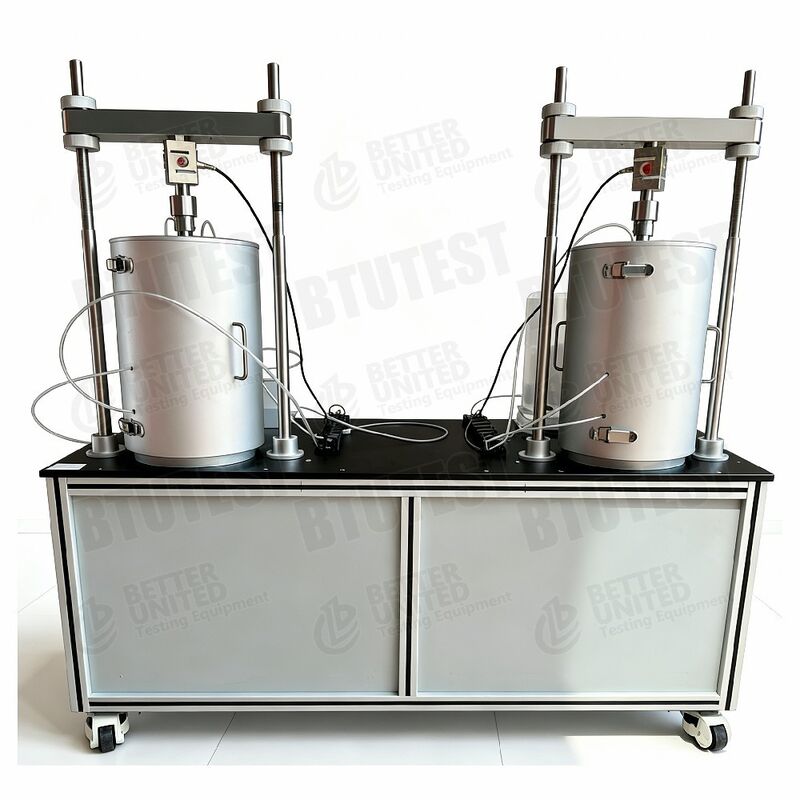

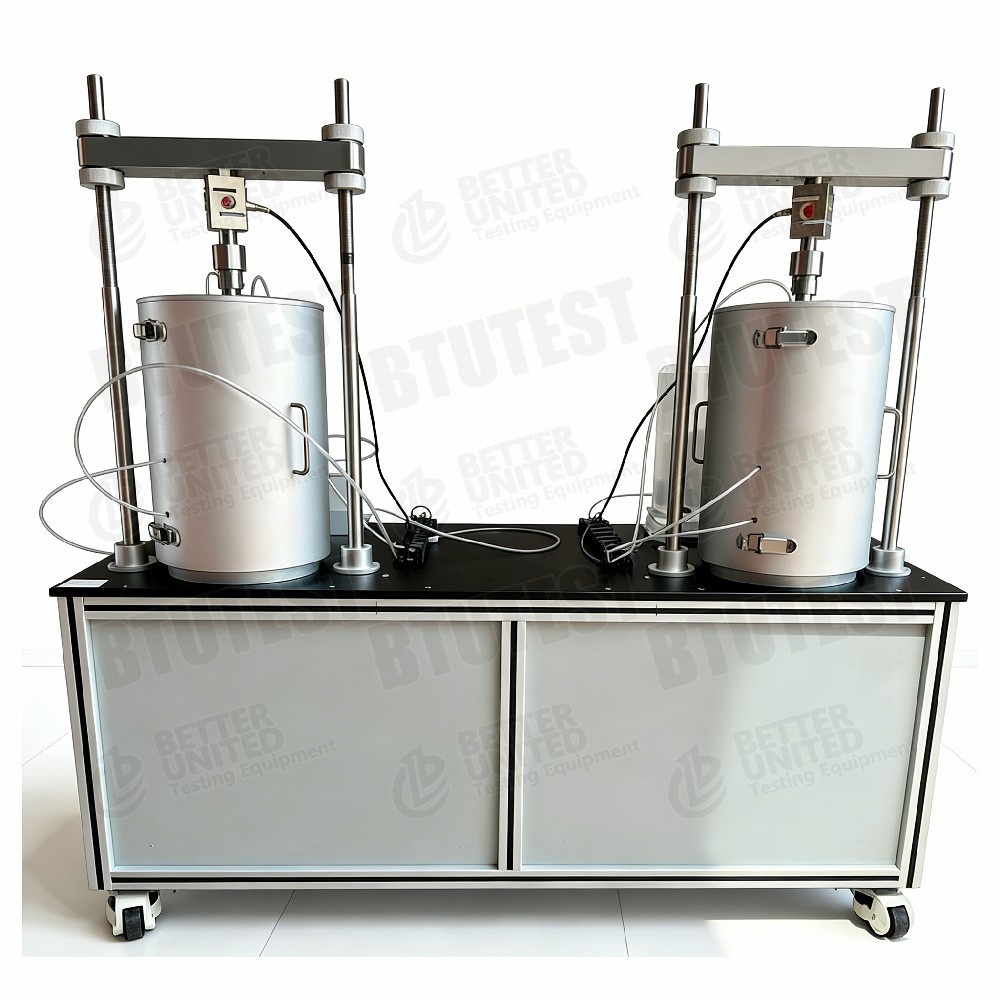

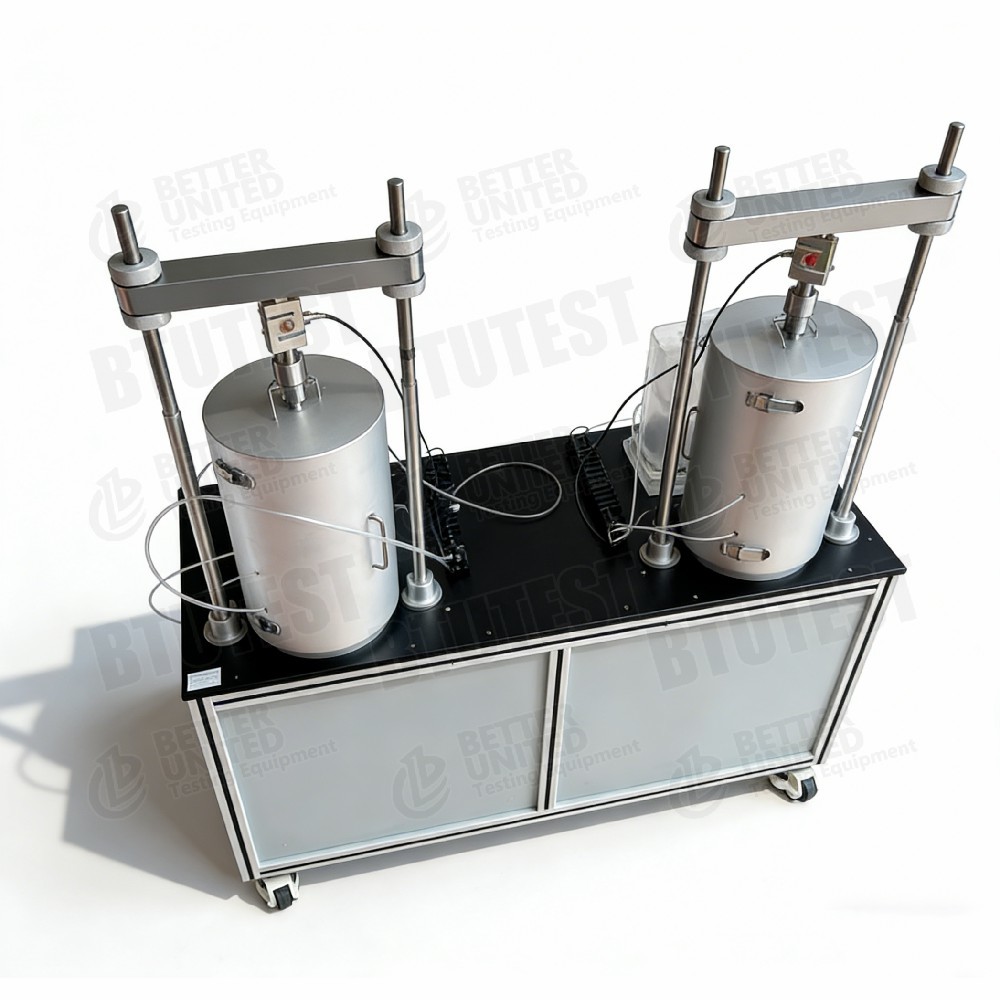

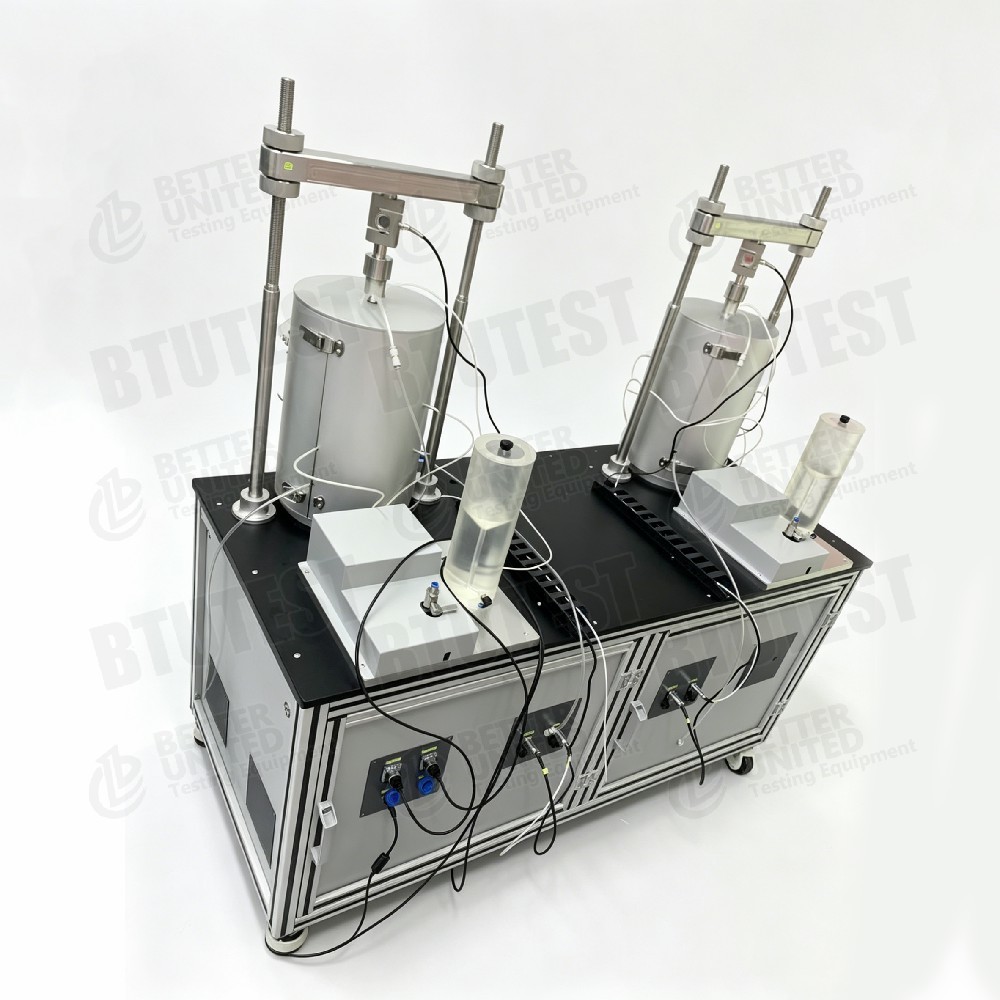

Automatyczny trójosiowy aparat do gleby nienasyconej o kontrolowanej temperaturze

opis produktu

1. Opis

Ten sprzęt to m.inW pełni automatyczny trójosiowy aparat do gleby nienasyconej o kontrolowanej temperaturze (możliwość pracy z wieloma jednostkami), modelBTU-TTS-1UT. Jest to specjalistyczne urządzenie integrujące system kontroli temperatury z trójosiowym aparatem do gruntu nienasyconego, umożliwiające kompleksowe, sprzężone badania obejmująceścieżka naprężenia, kontrola temperatury i cykle suszenia i zwilżania. W systemie zastosowano dwukomorową komorę ciśnieniową, precyzyjne regulatory ciśnienia/objętości i czterowymiarowe oprogramowanie sterujące (naprężenie osiowe, naprężenie promieniowe, ciśnienie powietrza w porach, ciśnienie wody w porach). Nadaje się do badania sprzężonych zachowań termo-hydromechanicznych w inżynierii geotechnicznej środowiska.

2. Standardy testowe

TheBTU-TTS-1UT W pełni automatyczny, trójosiowy aparat do gruntów nienasyconych o kontrolowanej temperaturze (możliwość współpracy z wieloma urządzeniami)został zaprojektowany i wyprodukowany tak, aby spełniać lub przekraczać wymagania następujących najnowszych norm międzynarodowych:

• ASTM D6836-25— Wyznaczanie krzywej charakterystycznej wody w glebie (SWCC).
• ASTM D5298-16— Pomiar potencjału gleby (ssania) przy użyciu bibuły filtracyjnej
• ASTM D3999-11— Moduł i właściwości tłumiące gruntów przy użyciu cyklicznego aparatu trójosiowego (w tym grunt nienasycony)
• ASTM D7012-23— Wytrzymałość na ściskanie i moduły sprężystości w zmiennych naprężeniach i temperaturach
• ASTM D4767-11(2020)— Skonsolidowany test trójosiowego ściskania bez drenażu (CU).
• ASTM D7181-20— Test trójosiowego ściskania skonsolidowanego z drenażem (CD).
• ASTM D2850-26— Test trójosiowego ściskania nieskonsolidowanego i bez drenażu (UU).
• ISO 17892-9:2018— Skonsolidowane badania trójosiowego ściskania na gruntach nasyconych wodą
• ASTM D2434-26— Stała przepuszczalność ciśnienia gruntów gruboziarnistych
• ASTM D5084-24— Przewodność hydrauliczna przy użyciu elastycznego miernika przepuszczalności ścian
• EN ISO 17892-8:2018— Nieskonsolidowany, niedrenowany test trójosiowy (europejski)
• BS 1377-7:1990— Badania wytrzymałości na ścinanie (naprężenie całkowite / ścieżka naprężenia)

3. Specyfikacja (parametr)

Moduły oprogramowania: Gromadzenie danych, konsolidacja gleby nienasyconej, badanie trójosiowe odkształcenia gleby nienasyconej, ścieżka naprężenia gleby nienasyconej, kontrola czterowymiarowa, trójosiowe pełzanie gleby nienasyconej, moduł testowy cyklu suszenia-zwilżania, sprzęt do testowania kontroli temperatury.

4. Szczegóły (szczegóły techniczne)

• Dwukomorowa komora ciśnieniowa: Przeznaczony do badań cyklu suszenia-zwilżania, umożliwiający niezależne lub jednoczesne obciążenie komory wewnętrznej i zewnętrznej podczas procesów suszenia i zwilżania.
• Kontrola czterowymiarowa: Oprogramowanie może niezależnie kontrolować naprężenie osiowe, naprężenie promieniowe (ciśnienie w komorze), ciśnienie powietrza w porach i ciśnienie wody w porach, uzyskując prawdziwe połączone testy wielopolowe.
• Precyzyjne regulatory głośności: Kontrolery wody w komórkach i porach mają rozdzielczość 1 kPa i dokładność bezwzględną ± 1 kPa; regulator ciśnienia powietrza porów posiada dokładność ±1kPa i rozdzielczość 0,1kPa.
• Osiowy system ładowania: Maksymalny ciąg 10kN, dokładność ±0,1% FS; zakres prędkości 0,00001 ~ 10 mm/min, skok 100 mm, z funkcją szybkiego przewijania do przodu/do tyłu.
• System kontroli temperatury: -5 ℃ ~ +100 ℃, dokładność ± 0,1 ℃, możliwość symulowania zamrażania-rozmrażania, wysokiej temperatury, stałej temperatury i innych warunków termicznych.
• Moduł cyklu suszenia-zwilżania: Obsługuje cykle suszenia (zwiększanie ciśnienia powietrza / zmniejszanie ciśnienia wody) i zwilżania (zmniejszanie ciśnienia powietrza / zwiększanie ciśnienia wody) w połączeniu ze ścieżką naprężeń i kontrolą temperatury – odpowiednie dla geotechniki klimatycznej.
• Możliwość pracy z wieloma jednostkami: Sugeruje możliwość połączenia wielu ogniw ciśnieniowych równolegle w celu jednoczesnego badania wielu próbek.

5. Zastosowanie

• Inżynieria geotechniczna środowiska: reakcja mechaniczna gleby w warunkach połączonych cykli suszenia i nawilżania oraz zmian temperatury
• Zmiany klimatyczne i infrastruktura: wpływ cykli opadów-parowania na zbocza, podłoża, pokrywy składowisk
• Badania zamrażania i rozmrażania: zachowanie nienasyconej gleby w temperaturach poniżej zera (-5℃)
• Materiały buforowe składowisk odpadów nuklearnych: sprzęgło termohydromechaniczne (np. bentonit)
• Obróbka fundamentów w regionach gorących i wilgotnych: wytrzymałość gleby i odkształcenie pod wpływem wysokiej temperatury i dużej wilgotności
• Pale energetyczne i gruntowe pompy ciepła: wpływ temperatury na właściwości mechaniczne styku pala z gruntem
• Nauczanie i najnowocześniejsze badania: nauczanie i badania wielokierunkowej sprzężonej mechaniki gruntów

6. Zalety

• Szeroki zakres temperatur: -5 ℃ ~ +100 ℃, obejmujące zarówno scenariusze zamrażania-rozmrażania, jak i scenariusze wysokiej temperatury
• Prawdziwie w pełni automatyczny trójosiowy aparat do gruntu nienasyconego z kontrolowaną temperaturą: nie jest wymagana ręczna interwencja w przypadku ścieżek temperatury i ssania
• Dwukomorowa komora ciśnieniowa: specjalnie zaprojektowany do cykli suszenia i zwilżania, dokładny pomiar zmiany objętości
• Niezależna kontrola czterowymiarowa: naprężenie osiowe, ciśnienie w komorze, ciśnienie powietrza w porach, ciśnienie wody w porach – każde niezależnie kontrolowane
• Czujniki i sterowniki o wysokiej precyzji: dokładność ciśnienia ±1 kPa, dokładność ciągu ±0,1% FS
• Bogate moduły oprogramowania: obejmuje konsolidację, trójosiowe odkształcenie, ścieżkę naprężenia, pełzanie, cykle suszenia i zwilżania, kontrolę temperatury
• Możliwość pracy z wieloma jednostkami: obsługuje równoległe połączenie wielu ogniw ciśnieniowych w celu zwiększenia wydajności testowania
• Importowany dysk ceramiczny: Wysoka wartość wlotu powietrza 500 kPa, stabilna wydajność

8. Co wybrać (przewodnik po wyborze)

9. Przebieg procesu

• Przygotowanie próbki→ Przygotuj próbkę nienasyconej gleby o wymiarach Ø39,1 mm × H80 mm
• Zamontować krążek ceramiczny i próbkę→ Zamontować ceramiczny dysk o wysokim wlocie powietrza (wstępnie nasycony) i umieścić go w dwukomorowej komorze ciśnieniowej
• Ustaw temperaturę→ Ustaw temperaturę docelową (np. -5℃ lub +60℃); poczekać, aż temperatura się ustabilizuje (dokładność ±0,1℃)
• Równowaga nasycenia i ssania→ Zastosuj ciśnienie powietrza w porach i ciśnienie wody w porach, stosując technikę translacji osi, aby osiągnąć docelowe ssanie matrycy
• Cykle suszenia-zwilżania (opcjonalnie)→ Wykonać suszenie (zwiększenie ciśnienia powietrza / zmniejszenie ciśnienia wody) i zwilżenie (zmniejszenie ciśnienia powietrza / zwiększenie ciśnienia wody) według zaprogramowanej kolejności; rejestrować zmiany objętości i zawartości wody
• Etap konsolidacji→ Zastosuj ciśnienie netto w komorze; rejestrować zmianę głośności
• Etap ścieżki ścinania lub naprężenia→ Wykonaj ścinanie ze stałym odkształceniem lub niestandardową ścieżkę naprężenia (kontrola czterowymiarowa)
• Etap pełzania (opcjonalnie)→ Utrzymuj ciągły stres; rekordowe odkształcenie pełzania
• Pozyskiwanie danych→ Rejestruj: naprężenie osiowe, naprężenie promieniowe, ciśnienie powietrza w porach, ciśnienie wody w porach, zmianę objętości, temperaturę, przemieszczenie, siłę osiową
• Przetwarzanie końcowe→ Oprogramowanie generuje krzywe naprężenia-odkształcenia, diagramy ścieżki ssania, krzywe efektu cyklu suszenia-zwilżania, krzywe wpływu temperatury itp.
• Rozszerzenie na wiele jednostek (jeśli dotyczy)→ W przypadku stosowania systemu wielojednostkowego należy przeprowadzić badania równoległe lub porównawcze na wielu próbkach jednocześnie
