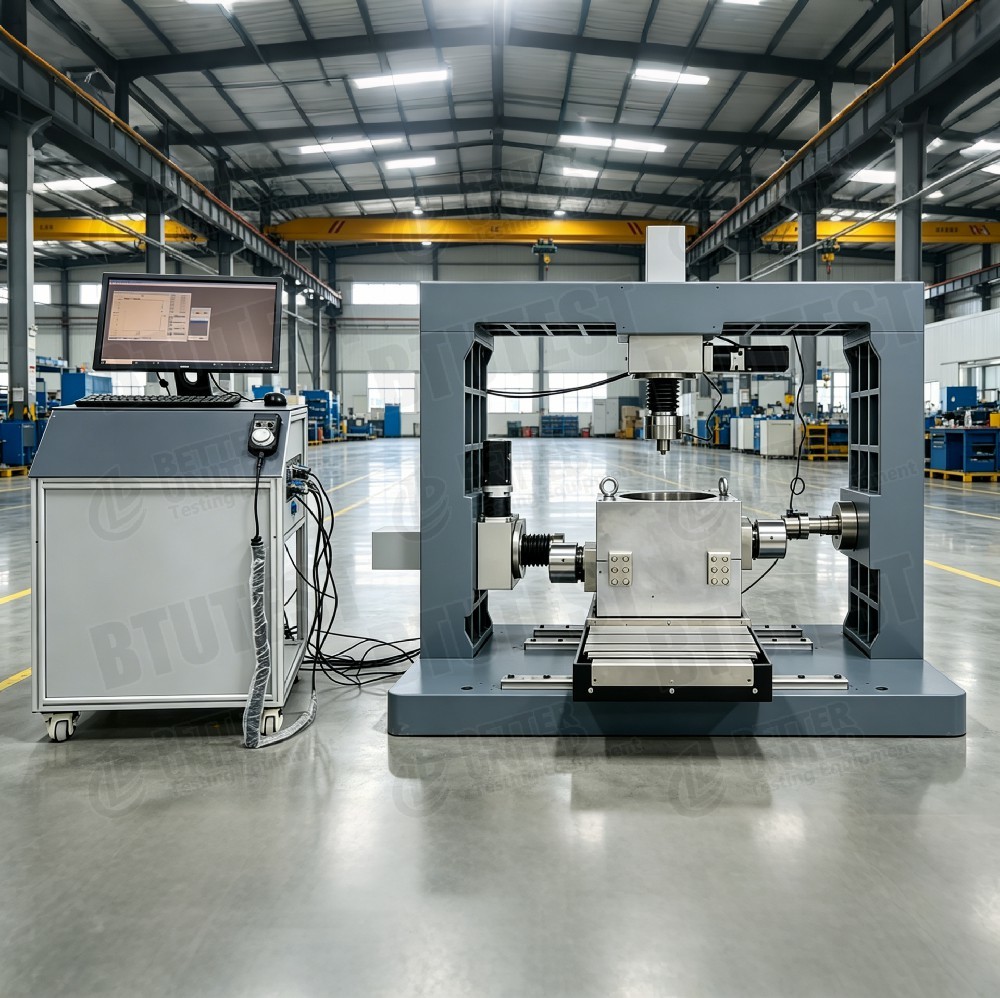

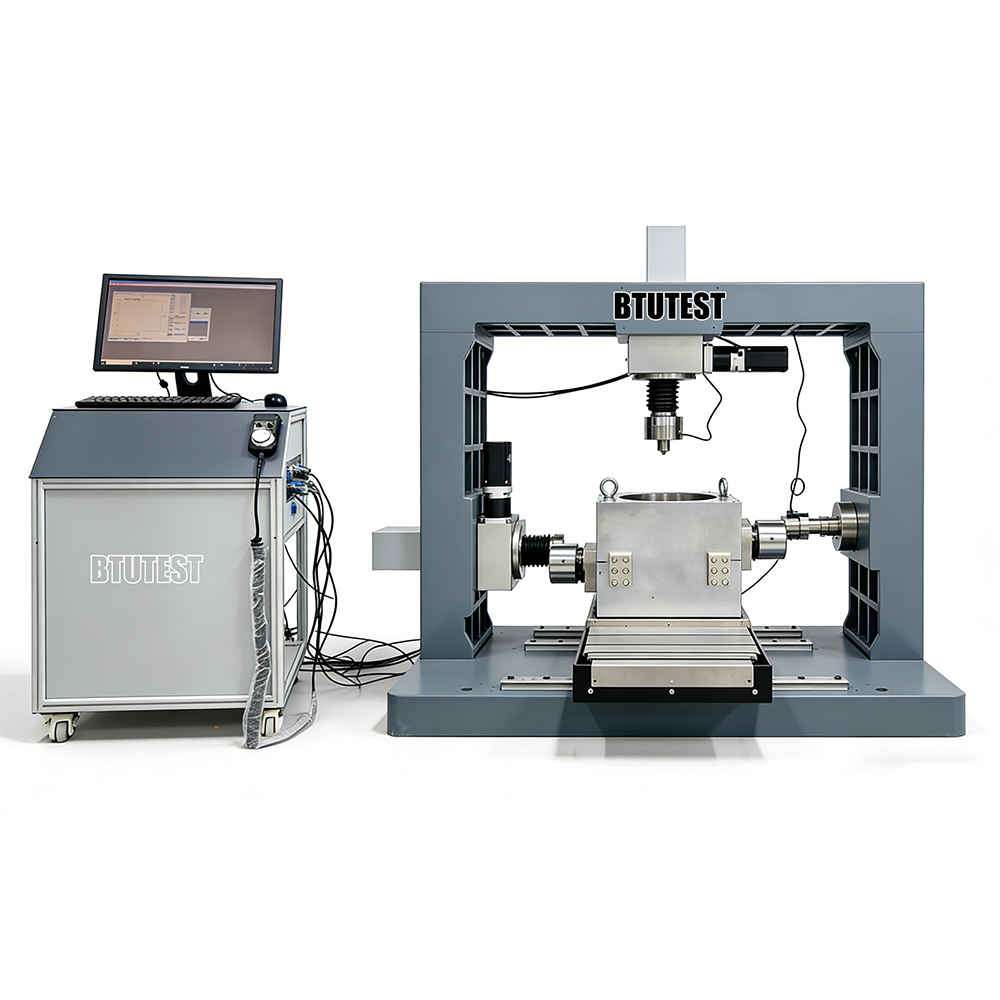

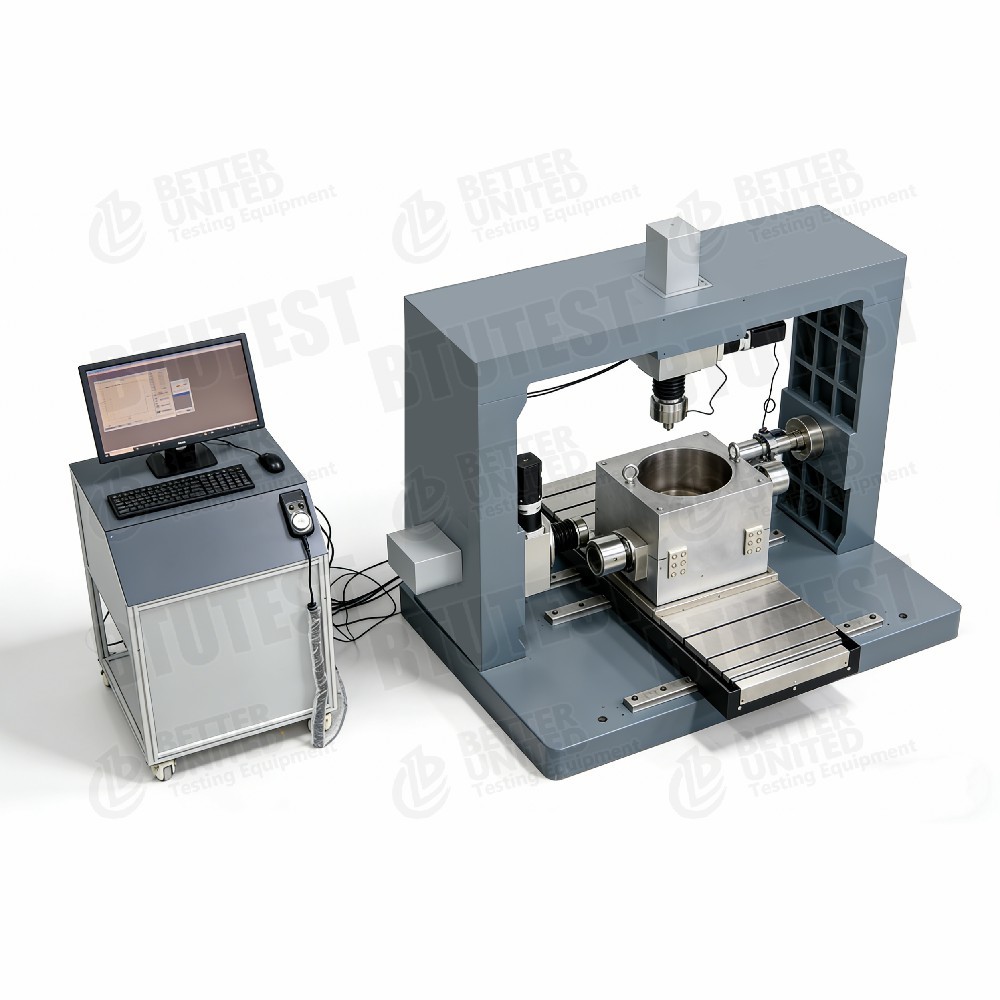

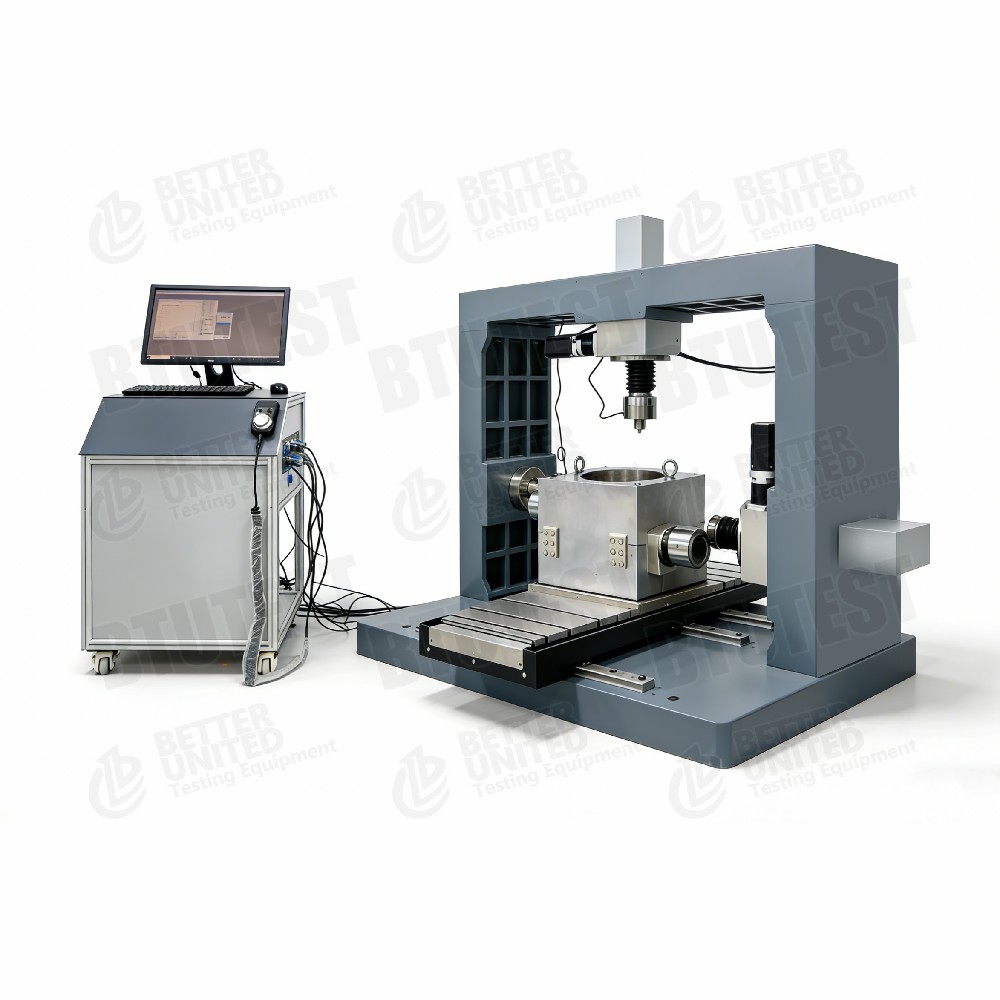

Duże proste urządzenie do ścinania bezpośredniego

opis produktu

Duże urządzenie do bezpośredniego ścinania / proste urządzenie do ścinania – przegląd serii

Opis

Seria ta składa się zduże urządzenia do bezpośredniego ścinania / prostego ścinaniaprzeznaczony do badania ścinania gruntów gruboziarnistych, zsypów skalnych, geosyntetyków, powierzchni styku grunt-struktura i innych próbek o dużych rozmiarach. Sprzęt wykorzystuje odłączaną ramę reakcyjną gantry i oferuje różne zakresy siły i opcje wielkości próbek. Główne modele obejmują:

Pierwsza grupa (duże urządzenie do bezpośredniego ścinania / proste urządzenie do ścinania)

• BTU-DDS-100: klasa 100 T (1200 kN), max. próbka dł. 750 × szer. 750 × wys. 400 mm
• BTU-DDS-40FM: klasa 40 T (400 kN), próbka Ø500×H.300 mm lub 300×300×300 mm
• BTU-DDS-35FM: klasa 20 T (200 kN), próbka 300×300×300 mm lub 200×200×200 mm

Druga grupa (w pełni automatyczny duży aparat do bezpośredniego ścinania)

• BTU-DDS-35F: klasa 20 T (200 kN), próbka 300/150/200/100 mm
• BTU-DDS-45F: klasa 40 T (400 kN), próbka 500 mm (kwadratowa lub okrągła)

Wspólne cechy:

• Możliwość konsolidacji standardowej, ścinania standardowego, ścinania szybkiego, ścinania posuwisto-zwrotnego, ścinania cyklicznego, bezpośredniego ścinania reologicznego, ścinania prostego itp.
• Wyposażony w wielokanałową jednostkę akwizycji danych i oprogramowanie do akwizycji/przetwarzania systemu Windows.
• Pozioma prędkość ścinania regulowana bezstopniowo (0,00001–10 mm/min).
• Opcjonalne aktualizacje: ścinanie interfejsu, proste ścinanie, kontrola temperatury itp.

Standardy testowe (międzynarodowe)

• ASTM D3080(Bezpośredni test ścinania)
• ASTM D5321(Bezpośrednie ścinanie na styku geosyntetyki z gruntem)
• ASTM D6243(Wytrzymałość na ścinanie na styku geosyntetyki i gruntu)
• ASTM D3080-04(Bezpośrednie ścinanie na dużą skalę do gruntów gruboziarnistych)
• ASTM D6528(Prosty test ścinania)
• ISO 17892-10(Bezpośredni test ścinania)
• BS 1377-7(Bezpośredni test ścinania)
• EN 1997-2(Eurokod 7 – Część 2)

Seria spełnia wymagania tych norm dla dużych próbek, gruntów gruboziarnistych, testów ścinania powierzchni stykowej i prostych testów ścinania.

Specyfikacja

Na podstawie dwóch zrzutów ekranu parametry każdego modelu podsumowano w następujący sposób (niektóre dane zostały połączone z obu obrazów):

> Uwaga: Nośność ramy BTU-DDS-35FM jest zapisana jako 1200 kN, ale obciążenie pionowe wynosi tylko 200 kN – prawdopodobnie jest to literówka; Rzeczywista pojemność ramy powinna odpowiadać możliwościom załadunku.

Dszczegół

• Zdejmowana rama reakcyjna gantry– Łatwy transport i montaż na miejscu; nadaje się do dużych próbek i dużych obciążeń.
• Wiele rozmiarów próbek– Od 100 mm do 750 mm długości/średnicy boku, do pokrywania gruboziarnistych gleb i skał, których nie można badać w konwencjonalnych komorach trójosiowych.
• System podnoszenia skrzynki ścinanej– Wciągnik elektryczny dla największego modelu (100T), wciągnik ręczny lub wciągnik dla średnich modeli, ułatwiający obsługę ciężkich skrzynek ścinających.
• Ogniwa obciążnikowe o wysokiej dokładności– Dokładność ±0,1% FS zapewnia precyzyjne pomiary przy dużych tonażach.
• Szeroki, bezstopniowy zakres prędkości– 0,00001–10 mm/min, umożliwiający symulację pełzania do szybkiego ścinania.
• Prosta zdolność ścinania– Niektóre modeleobsługują proste testy ścinania przy użyciu skrzynek ścinających z pierścieniem układającym.
• Bogate moduły oprogramowania– Uwzględnij konsolidację standardową, ścinanie standardowe, ścinanie posuwisto-zwrotne, ścinanie szybkie, ścinanie cykliczne, reologię, ścinanie proste itp.; użytkownicy mogą łączyć według potrzeb.
• Zwiększ elastyczność– Dostępne aktualizacje oprogramowania (moduły sprzęgające) i opcje sprzętowe (ścinanie interfejsu, kontrola temperatury).

Aplikacja

• Gleby gruboziarniste i skały– Określić parametry wytrzymałości na ścinanie wysokich zapór, podtorzy, składowisk odpadów kopalnianych i innych wielkogabarytowych wypełnień inżynieryjnych.
• Interfejsy gleba-struktura– Zbadanie charakterystyki tarcia gruntu palowego, gruntu ścian oporowych, gruntu rurowego itp. (wymaga opcjonalnego modułu ścinania interfejsu).
• Geosyntetyki– Wytrzymałość na ścinanie granicy między geowłókninami, geomembranami, geosiatkami i gruntem.
• Proste testy ścinania– Symuluj proste stany naprężenia ścinającego w celu badania anizotropii gleby lub reakcji cyklicznej.
• Ścinanie posuwisto-zwrotne i cykliczne– Ocenić degradację wytrzymałości i wytrzymałość resztkową pod wpływem powtarzających się obciążeń (np. trzęsienia ziemi, fale).
• Zachowanie reologiczne– Pełzanie pod ciągłym obciążeniem.
• Badania wysokotonażowe– Siła pionowa do 1200 kN, odpowiednia do styków ze skałami o dużej wytrzymałości lub dużymi głazami.

Zalety

• Duża pojemność i duży rozmiar– Siła do 1200 kN i próbka o wymiarach 750×750×400 mm, umożliwiające bezpośrednie badanie wypełnień w terenie i unikanie efektu skali.
• Rama modułowa– Zdejmowana konstrukcja ułatwiająca transport i instalację, odpowiednia do ograniczonej przestrzeni laboratoryjnej lub do użytku na miejscu.
• Wysoka dokładność pomiaru– Czujniki wagowe ±0,1% pełnej skali, rozdzielczość przemieszczenia do 0,001 mm (1 μm).
• Testowanie wielofunkcyjne– Jedna maszyna może wykonywać ścinanie bezpośrednie, ścinanie proste, ścinanie posuwisto-zwrotne, ścinanie cykliczne, reologię itp.
• Szeroki zakres prędkości– Od wyjątkowo wolnego pełzania do szybkiego ścinania, spełniające różne standardy.
• Zautomatyzowane pozyskiwanie i przetwarzanie– Oprogramowanie Windows automatycznie zbiera dane, wyświetla krzywe w czasie rzeczywistym i oblicza parametry wytrzymałościowe.
• Możliwość rozbudowy– Opcjonalne ścinanie interfejsu, kontrola temperatury, moduły sprzęgające dla przyszłych potrzeb badawczych.
• Solidny i bezpieczny– Mocna rama reakcyjna z zabezpieczeniem przed przeciążeniem.

Co wybrać

Wybierz odpowiedni model w oparciu o wymagania testowe:

Wymóg	Polecany model	Powód
Największy egzemplarz 750×750 mm, bardzo duże obciążenie (≥1000 kN)	BTU-DDS-100	Siła pionowa/pozioma 1200 kN, wciągnik elektryczny
Próbka do 500 mm, siła 400 kN	BTU-DDS-40FM lub DDS-45F	40FM obsługuje proste ścinanie; 45F to tylko ścinanie bezpośrednie
Próbka do 300 mm, siła 200 kN	BTU-DDS-35FM lub DDS-35F	35FM obsługuje proste ścinanie; 35F to tylko ścinanie bezpośrednie
Potrzebujesz prostego ścinania (pierścienie łączące)	DDS-100 / 40FM / 35FM	Modele te wyraźnie uwzględniają prostą funkcję ścinania
Potrzebujesz ścinania cyklicznego lub posuwisto-zwrotnego	Obsługa wszystkich modeli (moduły oprogramowania)	Potwierdź, że oprogramowanie zawiera wymagany moduł
Wymagane ścinanie interfejsu (struktura gleby)	Dowolny model z opcjonalnym „modułem ścinania interfejsu”	Wymaga dodatkowych osprzętu
Potrzebujesz kontroli temperatury (zamarznięta gleba lub wysoka temperatura)	Opcjonalna jednostka kontroli temperatury /45	Sprawdź zakres temperatur u producenta
Budżet ograniczony, próbka ≤300 mm, siła ≤200 kN	BTU-DDS-35F	Dobra wydajność kosztowa, pełna funkcjonalność
Badania na dużą skalę, maksymalna elastyczność	BTU-DDS-100	Największa siła i rozmiar oraz opcjonalne moduły sprzęgające

> Uwaga: „FM” w DDS-40FM/35FM prawdopodobnie oznacza „Bezpośrednie ścinanie + Proste ścinanie”. DDS-35F/45F może wytrzymać tylko ścinanie bezpośrednie (nie proste ścinanie). Podczas wyboru potwierdź dostępność modułu oprogramowania.

Przepływ procesu

Przykład:Badanie bezpośredniego ścinania dużych skał skalnych (BTU-DDS-100, próbka 750×750×400 mm, stałe naprężenie normalne)

• Przygotowanie próbki
  • Przygotuj materiał skalny zgodnie z gradacją pola, kontroluj zawartość wody, zagęszczaj warstwami do docelowej gęstości.
  • Rozmiar próbki 750×750×400 mm; masa całkowita może wynosić kilka ton.
• Montaż skrzynki ścinającej
  • Za pomocą wciągnika elektrycznego umieść dolną skrzynkę ścinaną na podstawie ramy.
  • Umieścić próbkę w dolnym pudełku, wypoziomować powierzchnię.
  • Umieścić górną skrzynkę ścinającą i przymocować pionową płytę obciążającą.
• Zainstaluj czujniki
  • Zamontuj pionowe ogniwo obciążnikowe (1200 kN) i poziome ogniwo obciążnikowe (1200 kN).
  • Zamontuj czujniki przemieszczenia pionowego (kilka, np. po jednym w każdym rogu) i czujnik przemieszczenia poziomego.
  • Podłącz rejestrator danych do komputera.
• Zastosuj normalne napięcie
  • Zastosuj docelowe naprężenie normalne (np. 500 kPa, siła całkowita ≈ 0,5 MPa × 0,5625 m² = 281 kN) poprzez pionowy system obciążający.
  • Uruchom oprogramowanie i zarejestruj odkształcenie pionowe (konsolidację) aż do uzyskania stabilnej stabilności.
• Ustaw parametry ścinania
  • Wybierz „standardowy moduł ścinania”.
  • Ustaw szybkość ścinania (np. 1 mm/min).
  • Ustaw limit przemieszczenia ścinającego (np. 50 mm lub 6-10% długości boku próbki).
  • W przypadku ścinania posuwisto-zwrotnego należy ustawić liczbę cykli i amplitudę przemieszczenia.
• Zacznij strzyżenie
  • Uruchom poziomy system ładowania, aby popchnąć górną (lub dolną) skrzynkę ścinającą.
  • Oprogramowanie rejestruje poziomą siłę ścinającą, przemieszczenie poziome, przemieszczenie pionowe i czas w czasie rzeczywistym.
  • Wykreśl krzywą naprężenia ścinającego – przemieszczenia.
• Warunek zatrzymania
  • Zatrzymuje się automatycznie po osiągnięciu zadanego przemieszczenia lub po wyraźnym spadku naprężenia ścinającego.
• Demontaż i czyszczenie
  • Rozładuj normalną siłę, cofnij tłok poziomy.
  • Podnieś górną skrzynkę ścinającą, wyjmij próbkę, wyczyść skrzynkę ścinającą.
• Przetwarzanie danych
  • Oprogramowanie oblicza szczytowe naprężenie ścinające.
  • W przypadku testów przy różnych naprężeniach normalnych wykreśl obwiednię Mohra-Coulomba, aby uzyskać c i φ.
  • Jeżeli wykonano ścinanie posuwisto-zwrotne, należy uzyskać wytrzymałość resztkową.
  • Wygeneruj raport z testu.

> **Do prostych testów ścinania**: Użyj skrzynki ścinającej z pierścieniem ustalającym, utrzymuj stałą objętość (bez drenażu) lub stałą wysokość (z drenażem) podczas ścinania i wybierz „moduł prostego ścinania” w oprogramowaniu.

Streszczenie:Ta seria dużych aparatów do bezpośredniego ścinania/prostego ścinania obejmuje siły znamionowe od 20 T do 100 T i rozmiary próbek od 100 mm do 750 mm. Może wykonywać bezpośrednie ścinanie, proste ścinanie, ścinanie posuwisto-zwrotne, cykliczne ścinanie, reologię i inne testy. Nadaje się do badań na dużą skalę gruntów gruboziarnistych, zsypów skalnych, styku gleby ze strukturą i geosyntetyków. Wybór powinien opierać się na maksymalnym rozmiarze próbki, wymaganej sile, potrzebie łatwego ścinania i przyszłych wymaganiach dotyczących modernizacji. BTU-DDS-100 to konfiguracja najwyższego poziomu do badań inżynieryjnych na dużą skalę; DDS-35F/45F to ekonomiczne, w pełni automatyczne systemy bezpośredniego ścinania; seria FM dodatkowo zapewnia proste ścinanie.
